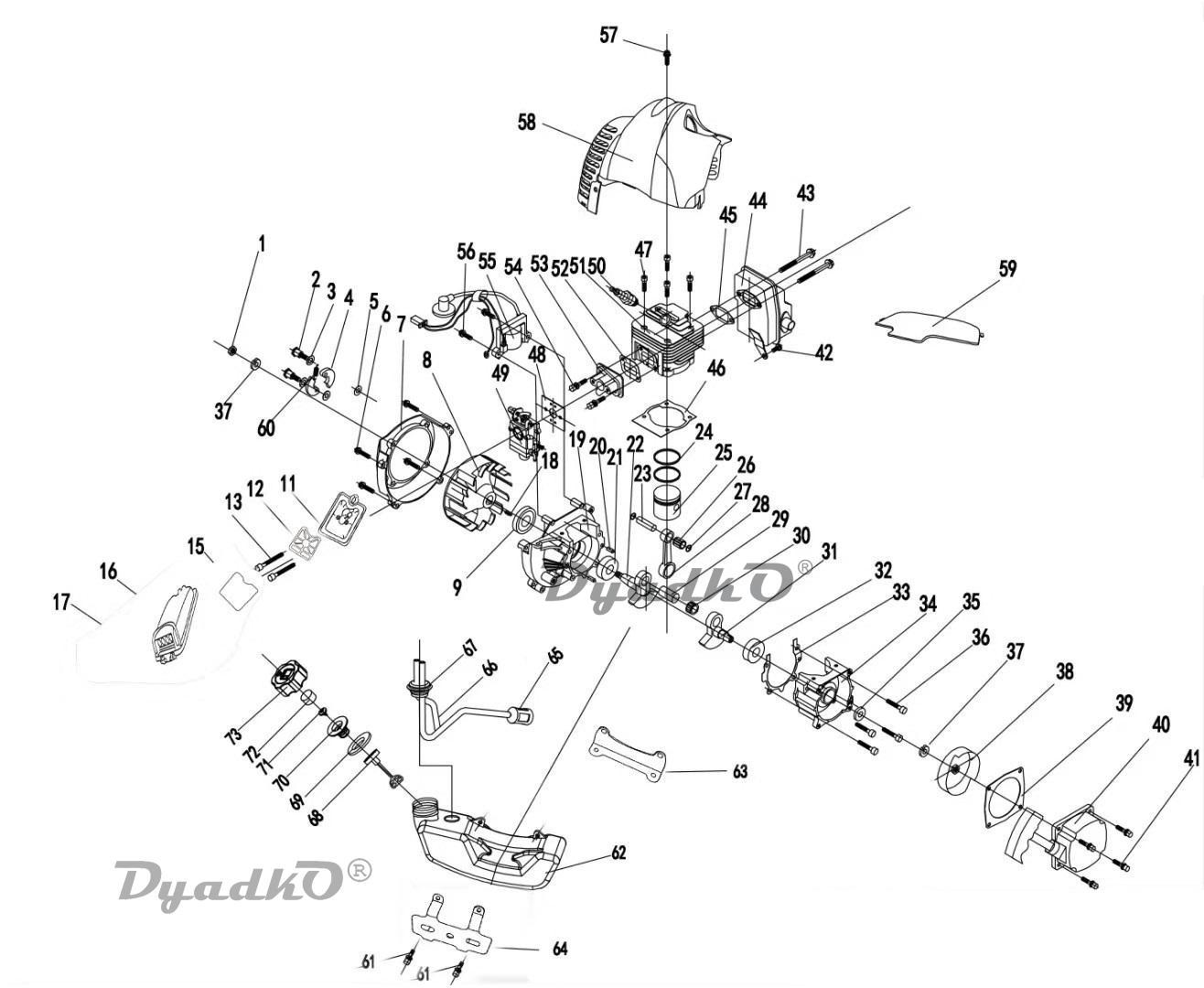

Схема HUTER GGT-2500T (TPW) Двигатель

2 Винт сцепления для TR-800-1900(B20)TPW, GGT-1900-2900(2) с TPW22, 860U, 1000-1900T/S
3 Пружинная шайба сцепления для TR-800-1900(B19) TPW, GGT-1900-2900(3) с TPW22,800T,860U,1000-1500T/S
4 Сцепление для TR-800-1900(B18),БТР-1300-2900Р/П(50), MP-25(18) TPW,GGT-1900-2900(4) с TPW22
7 Кожух маховика для GGT-1900-2900(7) с TPW22, БТР-1300-2900Р/П(53), MP-25(14) TPW
8 Маховик для GGD-52(31)WNX,52,GGT-1300-2900,430-553(3)OOY, TR1300-1900(88),БТР-1300-2900Р/П(45),MP-25
9 Сальник 15х30х7
19 Правая половина картера для TR-1900(B1), GGD-52(15) TPW
21,32 Подшипник 6202 открытый
22,28-31 Коленвал для GGD-52(22)WNХ,52(17),GGT-1900-2900,430-553(17)OOY,TR-1900(A1),БТР-1900-2900Р/П(12)TPW
23 Палец поршневой для GGD-52(47)WNХ,52,GGT-1900-2900,430-553 OOY,TR-1900(A7),БТР-1900-2900Р/П(14)TPW
24 Поршневое кольцо для GGD-52(49)WNХ,GGD-52,GGT-1900-2900, 430-553(9)OOY,TR-1900(A3),БТР-1900-2900Р/П
25 Поршень для GGD-52(46)WNХ,52(8),GGT-1900-2900,430-553(8)OOY,TR-1900(A4),БТР-1900-2900Р/П(16)TPW
26 Подшипник игольчатый 10х14х16
27 Стопорное кольцо поршневого пальца D=12 mm
33 Прокладка картера для GGD-52,GGT-1300-2900, 430-553(26) OOY,TR-1300-1900(С4),MP-25(29) TPW
34 Левая половина картера для TR-1300-1900(C1) TPW, GGT-1900-2900(34) с TPW22
35 Сальник 12х22х7
38 Храповик для TR-800-1900(C7),БТР-1300-2900Р/П(5)TPW,GGT-1300-2900,430-553(29)OOY
39 Прокладка стартера для GGD-52(12)WNХ,TR-800-1900(C8),БТР-1300-2900Р/П(4),MP-25(35) TPW
40 Стартер ручной для TR-800-1900(C9-13),MP-25(36)TPW,GGT-1900-2900(40) с TPW22,860U,1000-1900T/S HTE
44 Глушитель для TR-1300-1900(E2),БТР-1300-2900Р/П(38),MP-25(47) TPW,GGT-1900-2900(44) с TPW22
45 Прокладка глушителя для GGD-52(60) WNХ, GGD-52,GGT-1300-2900, 430-553(15) OOY,TR-1300-1900(E1)TPW
46 Прокладка цилиндра для GGD-52(50)WNХ,GGD-52,GGT-1300-2900,430-553(10)OOY,MP-25(52) TPW
48 Прокладка карбюратора для GGD-52(67)WNХ,GGD-52,GGT-1300-2900,430-553(20)OOY,MP-25(9) TPW
49 Карбюратор для GGD-52,GGT-1300-2900,430-553(21)OOY,52(68)WNХ,TR-1300-1900(F5),БТР-1300-2900Р/П(24)
50 Свеча зажигания L7T (TC)
51 Цилиндр для GGD-52(51) WNХ,GGD-52,GGT-1900-2900,430-553(11)OOY,TR-1900(D2),БТР-1900-2900Р/П(19)TPW
52 Прокладка для TR-1300-1900(F1),БТР-1300-2900Р/П(20), MP-25(12)TPW,GGT-1900-2900(52) с TPW22
53 Вкладыш впускной для GGD-52(66) WNХ,TR-1300-1900(F2), БТР-1300-2900Р/П(21), MP-25(11) TPW
55 Катушка зажигания для GGD-52(33,57)WNХ,52(4),GGT-1300-2900,430-553(4)OOY,TR-1300-1900(B13), MP-25(22
58 Кожух цилиндра для GGT-1900-2900(58) с TPW22
62,65-73 Топливный бак в сборе (с черной крышкой) для GGT-1300-2500(57)PAIJ,1900-2900(62,65-73)cTPW22
63 Крепление бака для GGT-1000-2500(56) PAIJ, 1900-2900(63) с TPW22
64 Кронштейн топливного бака для GGT-1300-2500(58) PAIJ, 1900-2900(64) с TPW22
