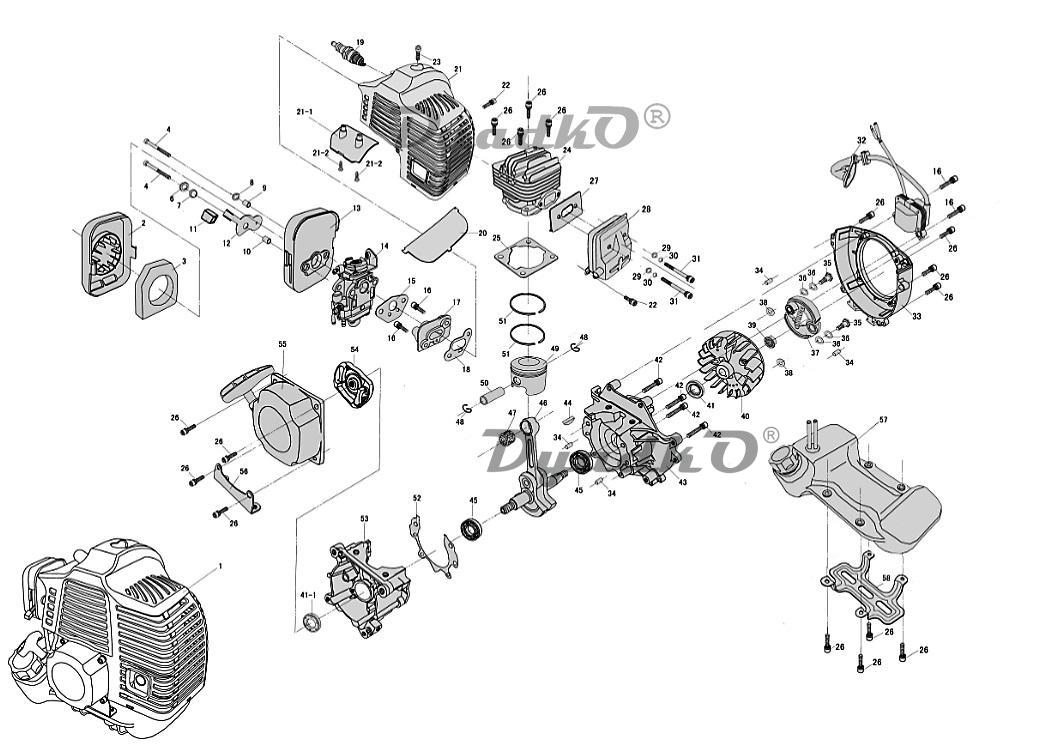

Схема HUTER GGT-2500T (PAI) Двигатель 1900-2500

14 Карбюратор для GGD-52,GGT-1300-2900,430-553(21)OOY,52(68)WNХ,TR-1300-1900(F5),БТР-1300-2900Р/П(24)
15 Прокладка карбюратора для GGD-52(67)WNХ,GGD-52,GGT-1300-2900,430-553(20)OOY,MP-25(9) TPW
17 Вкладыш впускной для GGD-52(66) WNХ,TR-1300-1900(F2), БТР-1300-2900Р/П(21), MP-25(11) TPW
18 Прокладка для TR-1300-1900(F1),БТР-1300-2900Р/П(20), MP-25(12)TPW,GGT-1900-2900(52) с TPW22
19 Свеча зажигания L7T (TC)
20,21,21-1 Кожух мотора для GGT-1300-2500(20,21,21-1) PAIJ
24 Цилиндр для GGD-52(51) WNХ,GGD-52,GGT-1900-2900,430-553(11)OOY,TR-1900(D2),БТР-1900-2900Р/П(19)TPW
25 Прокладка цилиндра для GGD-52(50)WNХ,GGD-52,GGT-1300-2900,430-553(10)OOY,MP-25(52) TPW
27 Прокладка глушителя для GGD-52(60) WNХ, GGD-52,GGT-1300-2900, 430-553(15) OOY,TR-1300-1900(E1)TPW
28 Глушитель для TR-1300-1900(E2),БТР-1300-2900Р/П(38),MP-25(47) TPW,GGT-1900-2900(44) с TPW22
32 Катушка зажигания для GGD-52(33,57)WNХ,52(4),GGT-1300-2900,430-553(4)OOY,TR-1300-1900(B13), MP-25(22
35 Винт сцепления для TR-800-1900(B20)TPW, GGT-1900-2900(2) с TPW22, 860U, 1000-1900T/S
36 Пружинная шайба сцепления для TR-800-1900(B19) TPW, GGT-1900-2900(3) с TPW22,800T,860U,1000-1500T/S
37 Сцепление для TR-800-1900(B18),БТР-1300-2900Р/П(50), MP-25(18) TPW,GGT-1900-2900(4) с TPW22
40 Маховик для GGD-52(31)WNX,52,GGT-1300-2900,430-553(3)OOY, TR1300-1900(88),БТР-1300-2900Р/П(45),MP-25
41 Сальник 15х30х7
41-1 Сальник 12х22х7
44 Шпонка 13x3x5R
45 Подшипник 6202 открытый
46 Коленвал для TR-1300-1500(A1), БТР-1300, 1500Р/П(12),MP-25(32) TPW, TR-1900(22)TFY, GGT-1300-1500T/S
47 Подшипник игольчатый 10х13х16
48 Стопорное кольцо поршневого пальца D=12 mm
49 Поршень для GGD-52(46)WNХ,52(8),GGT-1900-2900,430-553(8)OOY,TR-1900(A4),БТР-1900-2900Р/П(16)TPW
50 Палец поршневой для GGD-52(47)WNХ,52,GGT-1900-2900,430-553 OOY,TR-1900(A7),БТР-1900-2900Р/П(14)TPW
51 Поршневое кольцо для GGD-52(49)WNХ,GGD-52,GGT-1900-2900, 430-553(9)OOY,TR-1900(A3),БТР-1900-2900Р/П
52 Прокладка картера для GGD-52,GGT-1300-2900, 430-553(26) OOY,TR-1300-1900(С4),MP-25(29) TPW
53 Левая половина картера для GGT-1300-2500(53) PAIJ
55 Стартер ручной для МР-25(6) EZO, GGD-52(31) OOY
56 Крепление бака для GGT-1000-2500(56) PAIJ, 1900-2900(63) с TPW22
57 Топливный бак в сборе (с черной крышкой) для GGT-1300-2500(57)PAIJ,1900-2900(62,65-73)cTPW22
58 Кронштейн топливного бака для GGT-1300-2500(58) PAIJ, 1900-2900(64) с TPW22
б/н Коробка цветная для GGT-2500T (двигатель) PAIJ, TPW
б/н Коробка цветная для GGT-2500S (двигатель) PAIJ
б/н Коробка цветная для GGT-1900T (двигатель) PAIJ
б/н Коробка цветная для GGT-1900S (двигатель) PAIJ, TPW
