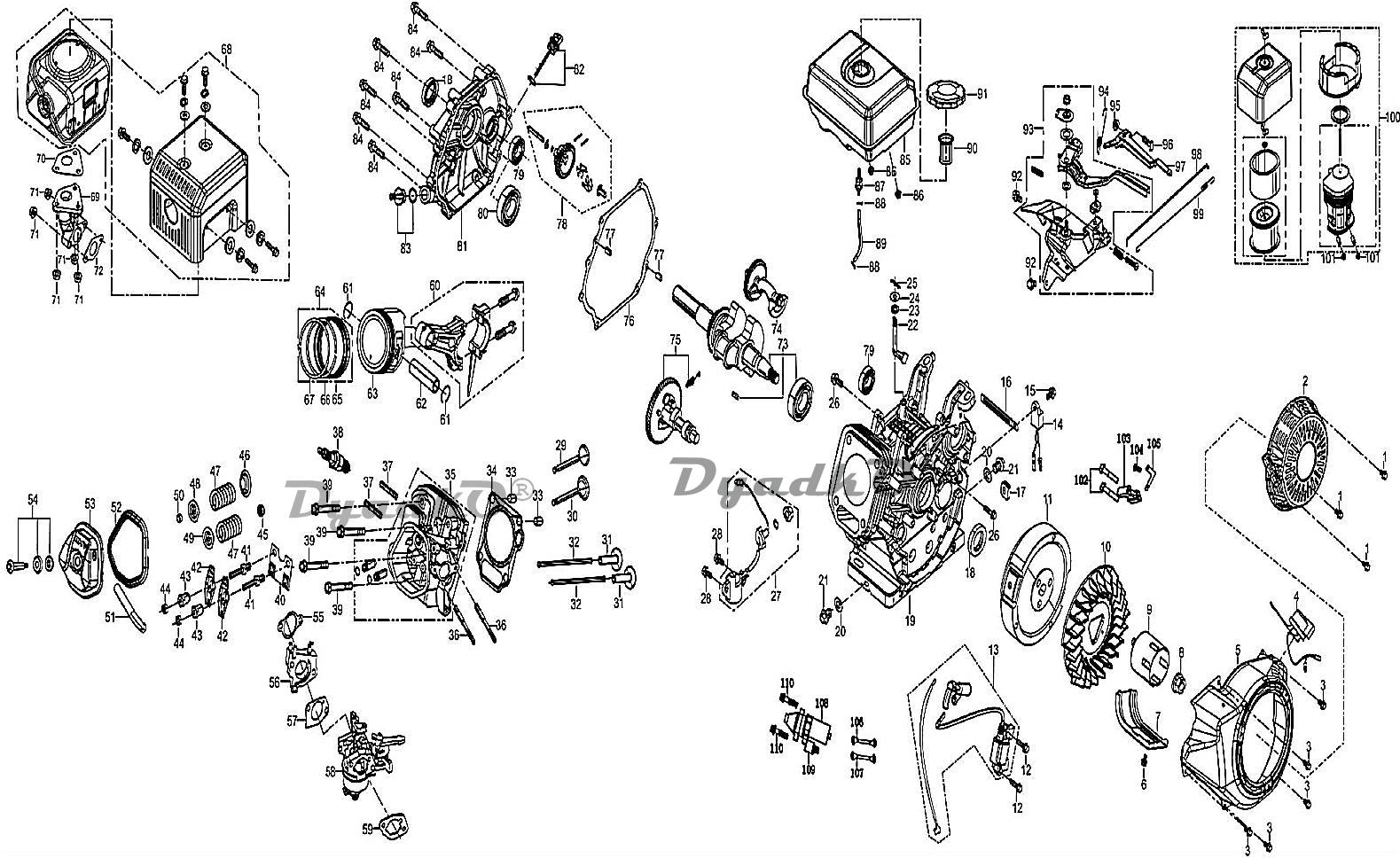

Схема HUTER SGC 8100C (TIY) (ZMD) Двигатель 190F (SGC 8000-11000 Huter) (ZMD)

2 Ручной стартер
4 Выключатель двигателя
5 Кожух маховика
9 Храповик
10 Вентилятор
11 Маховик
13 Катушка зажигания
13 Катушка зажигания
14 Блок сигнализации уровня масла
18 Сальник
19 Блок цилиндра
20 Прокладка сливной пробки
21 Сливная пробка
22 Вал стабилизатора частоты вращения
23 Сальник
27 Датчик уровня масла
29 Выпускной клапан
30 Впускной клапан
31 Толкатель клапана
32 Штанга толкателя
33 Штифт направляющий
34 Прокладка головки блока
35 Головка цилиндра
38 Свеча зажигания
40 Кронштейн рычагов клапанов
41 Шпилька рычагов клапанов
42 Рычаг клапана
43 Шарнир рычага
44 Регулирующая гайка
45 Маслосъемный колпачок
46 Тарелка клапанной пружины
47 Клапанная пружина
48 Тарелка пружины выпускного клапана
49 Тарелка пружины впускного клапана
50 Наконечник клапана
52 Прокладка клапанной крышки
53 Клапанная крышка
55 Прокладка А
56 Термоизоляционная пластина
57 Прокладка В
58 Карбюратор
59 Прокладка воздушного фильтра
60 Шатун
61 Стопорное кольцо поршневого пальца d=22 мм, h=1мм
62 Поршневой палец
63 Поршень
64 Поршневые кольца (комплект)
68-70 Глушитель в сборе
68 Глушитель
69 Патрубок глушителя
72 Прокладка выпускной трубы
73 Коленвал
74 Вал балансировки
75 Распредвал
76 Прокладка крышки картера
78 Комплект стабилизатора частоты вращения
79 Подшипник
80 Подшипник
81 Крышка картера
82 Щуп уровня масла
85,90,91 Топливный бак
87 Фильтр топливный
93 Узел регулировки в сборе
94 Пружина стабилизатора частоты вращения
97 Рычаг стабилизатора
98 Тяга
99 Пружина 0,2х5,3х215мм тяги стабилизатора частоты вращения
100 Воздушный фильтр в сборе
103 Индуктор для SGC 8100, 11000 (103) ZMD
108-109 Электростартер 220В
б/н Направляющий штифт 8х14мм
б/н Направляющий штифт 10х15мм
б/н Направляющий штифт 12х20мм
