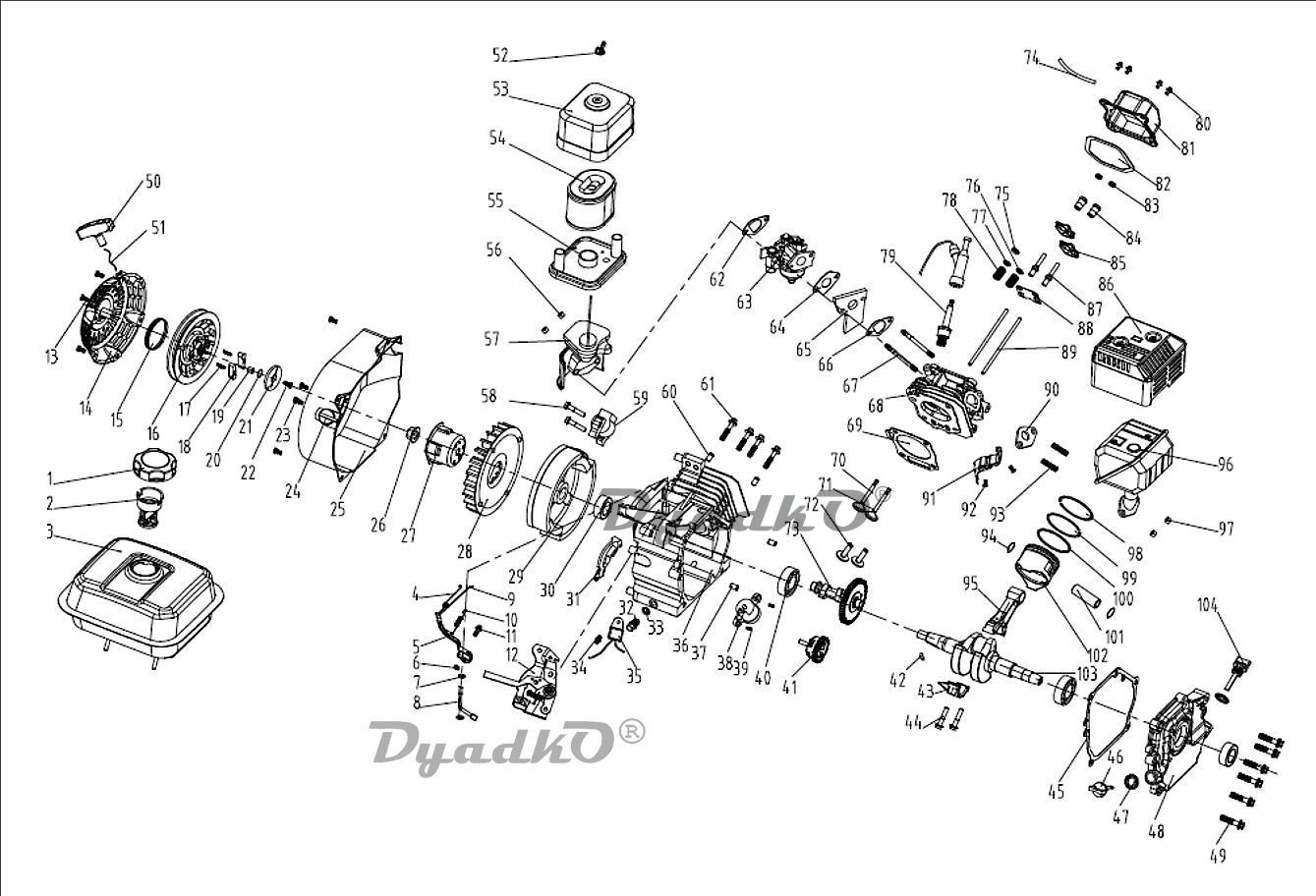

1-3 |
Бак топливный для МР-100(98) HAY, MPD-100(90) KEM |
|
4 |
Пружина 0,2х5,3х215мм тяги стабилизатора частоты вращения для MPD-100(1) KEM,БГ-11000Э(10) HAY |
|
5 |
Рычаг стабилизатора для МР-100(11),БГ-11000Э(11) HAY,100(2) KEM,DY5000-9500L/LX-3(87-89)КЕМ |
|
7, 8 |
Вал стабилизатора частоты вращения для MPD-100(6) KEM, БГ-11000Э(15) HAY, DY5000L/LX-9500L/LX-3 |
|
9 |
Тяга для МР-100(9),БГ-11000Э(9) HAY,MPD-100(8) KEM,DY5000L/LX-9500L/LX-3, SGC6000(10),МК-13000(2)MEI |
|
10 |
Пружина 1,2х9х131мм регулятора оборотов для MPD-100(9) KEM, БГ-11000Э(12) HAY, DY5000L/LX-9500L/LX-3 |
|
12 |
Узел регулировки в сборе для MP-100(16) HAY, SGC8100, SGC8100С(1), МК-13000,15000, 17000(5) MEI |
14-22,
50-
51 |
Стартер ручной для MP-100(2) HAY,MPD-100(13) KEM,DY5000L/LX-9500L/LX-3,SGC8100(89),МК-13000,15000 |
|
24 |
Выключатель двигателя |
|
25 |
Кожух маховика для MPD-100(16) KEM,МР-100(4) HAY,МК-13000,15000,17000(2) MEI |
|
26 |
Гайка М16 для DY5000L/LX-9500L/LX-3, GMC-9.0(9-1) |
|
27 |
Храповик стартера для MP-100(6),БГ-11000Э(6) HAY,MPD-100(18) KEM,DY5000L-9500L/LX-3,SGC8100(85) |
|
28 |
Вентилятор для МР-100(7),БГ-11000Э(7) HAY,MPD-100(19) KEM,DY5000L/LX-9500L/LX-3,SGC8100(84) |
|
29 |
Маховик для МР-100(8) HAY, MPD-100(20) KEM,DY5000L-9500L,МК-13000,15000,17000(4) MEI |
|
30 |
Сальник 35х52х8(7) |
|
32 |
Сливная пробка для MP-100(20),БГ-11000Э (20) HAY,DY5000L-9500L/LX-3, SGC6000(10),МК-13000(2) MEI |
|
33 |
Уплотнительное кольцо для MP-100(21), БГ-11000Э HAY,DY5000L, DY6500L/LX/LXW EG-HT188FDE-B10 |
|
35 |
Блок сигнал.уровня масла MPD-100,MP-40(26),80(27), DY9500L/LX-3(12)KEM,2500L-4000L/LX, SGC4100 |
|
36 |
Блок цилиндра для G6500A Eurolux, DY6500L,8000L LBN,МК-15000,17000(1) MEI |
|
38 |
Датчик уровня масла для MPD-100(31) KEM,БГ-11000Э(26) HAY,DY5000L/LX-9500L/LX-3, SGC8100(65),6000(2) |
|
40 |
Подшипник 6205 Z, RS, 2RS |
|
41 |
Комплект стабилизатора частоты вращения для MPD-100(33) KEM, БГ-11000Э(32-35) HAY, DY5000L/LX-9500L |
|
42 |
Шпонка 18x4x5R |
|
45 |
Прокладка крышки картера для MP-100(36)HAY,MPD-100(43) KEM,DY5000-8000L/LX/LXW,МК-13000,15000,17000 |
|
46,47,104 |
Щуп уровня масла D резьбы=19мм, L=65мм |
|
48 |
Крышка картера в сборе для MP-100(39)HAY,MPD-100(45) KEM,DY5000-6500L EG-HT188FDE-С02,SGC8100(74) |
|
52-57 |
Фильтр воздушный для МP-100(95) HAY, MPD-100(55) KEM |
|
59 |
Катушка зажигания для MPD-100(23) KEM,БГ-11000Э(84) HAY,МК-13000,15000,17000(1) MEI, DY5000L/LX-9500 |
|
62 |
Прокладка воздушного фильтра для MPD-100(56) KEM, БГ-11000Э(92) HAY, DY5000L/LX-9500L/LX-3 |
|
64 |
Прокладка карбюратора "В" для MPD-100(60) KEM, БГ-11000Э(90) HAY, DY5000L/LX-9500L/LX-3,SGC8100(28) |
|
65 |
Термоизоляционная пластина для MPD-100(61) KEM, БГ-11000Э(89) HAY, DY5000L/LX-9500L/LX-3,SGC8100(29) |
|
66 |
Прокладка карбюратора "А" для MPD-100(62) KEM, БГ-11000Э(88) HAY, DY5000L/LX-9500L/LX-3,SGC8100(30) |
|
68 |
Головка цилиндра для MPD-100(64) KEM,DY8000LX JF340-A-09,DY6500L LBN,МК-13000,15000,17000(1) MEI |
|
69 |
Прокладка головки цилиндра для MPD-100(52) KEM, DY8000LX JF390-A-11 |
|
70 |
Клапан впускной для MPD-100(51) KEM, DY8000LX JF340-F-12 |
|
71 |
Клапан выпускной для MPD-100(50) KEM, DY8000LX JF340-F-11 |
|
72 |
Толкатель клапана для MPD-100(49) KEM, БГ-11000Э(79) HAY, DY5000L/LX-9500L/LX-3, SGC8100(47),GMC-9.0 |
|
73 |
Распредвал для MPD-100(48) KEM, DY8000LX JF390-F-08 |
|
75 |
Наконечник клапана для MPD-100(79) KEM, DY5000,9500L/LX-3,GMC-9.0(5-2), МК-11000(30) HUC |
|
76, 77 |
Тарелка пружины выпускного клапана для БГ-11000Э(63) HAY, MPD-100(78) KEM, DY5000L/LX-9500L/LX-3 |
|
78 |
Клапанная пружина для БГ-11000Э(65) HAY,MPD-100(77) KEM,DY5000L/LX-9500L/LX-3,SGC6000(13) SEC |
|
79 |
Свеча зажигания F7RTC |
|
81 |
Клапанная крышка для MP-100(55),БГ-11000Э(55)HAY,MPD-100(85)KEM,DY5000L/LX-9500L/LX-3,МК-11000(7)HUC |
|
82 |
Прокладка клапанной крышки для MP-100(56),БГ-11000Э(56) HAY,MPD-100(84) KEM, DY5000L/LX-9500L/LX-3 |
|
83 |
Регулирующая гайка М6х0,75 |
|
84 |
Шарнир рычага М6х0,75 |
|
85 |
Рычаг клапана для БГ-11000Э(59) HAY,MPD-100(81) KEM,DY5000-9500L/LX-3,SGC6000,МК-11000(23) HUC |
|
86, 96 |
Глушитель для МР-100(71-73) HAY, MPD-100(67-70) KEM, MK-1300, 15000, 17000 (3-5) MEI, СБ-8100Э ZMD |
|
87 |
Шпилька клапана для GLM-5.0(78)HTG,БГ-11000Э(60)HAY,3.5LT(41-4)SAF,3.5(74), 4.0G(79)FUL,MPD-100(80) |
|
88 |
Kронштейн рычагов клапанов для БГ-11000Э(61) HAY,MPD-100(74) KEM,DY5000L/LX-9500L/LX-3 |
|
89 |
Штанга толкателя для MP-100(78),БГ-11000Э(78) HAY,MPD-100(72) KEM,DY6500L/LX-9500L/LX-3,МК-13000 |
|
90 |
Прокладка выпускной трубы для MPD-100(66) KEM, БГ-11000Э(69) HAY,DY5000L/LX-9500L/LX-3, SGC8100(21) |
|
94 |
Стопорное кольцо внутреннее d=22 мм, h=1мм для DY5000L/LX-9500L/LX-3,МК-13000,15000,17000(2) MEI |
|
95, 43, 44 |
Шатун для MPD-100(34) KEM, БГ-11000Э(29,30,42) HAY, DY5000L/LX-9500L/LX-3,МК-13000,15000,17000(5)MEI |
|
98-100 |
Поршневые кольца (компл. 3 шт) h=1,8мм для MPD-100(39) KEM,DY8000L/LX,МК-15000,17000(1) MEI |
|
101 |
Поршневой палец для MP-100(46),БГ-11000Э(46) HAY,MPD-100(37)KEM,DY5000L/LX-9500L/LX-3,МК-13000(4)MEI |
|
102 |
Поршень (для колец 1,8мм) для MPD-100(36) KEM,DY8000L/LX, DY6500L LBN,МК-15000,17000(3) MEI |
|
103 |
Коленвал для МР-100(103), MPD-100(36) KEM |
|
б/н |
Подшипник 6207 открытый |
|
б/н |
Вал балансировки для MP-100(31), БГ-11000Э(31) HAY,MPD-100(41) KEM, DY5000L/LX-9500L/LX-3 |
|
б/н |
Маслосъёмный колпачок для БГ-11000Э(66)HAY, DY5000L/LX-9500L/LX-3, SGC6000(15), МК-11000(31) HUC |
|
б/н |
Тарелка клапанной пружины нижняя для MPD-100(73) KEM,DY5000L/LX-9500L/LX-3,SGC8100(13),6000(11) SEC |
