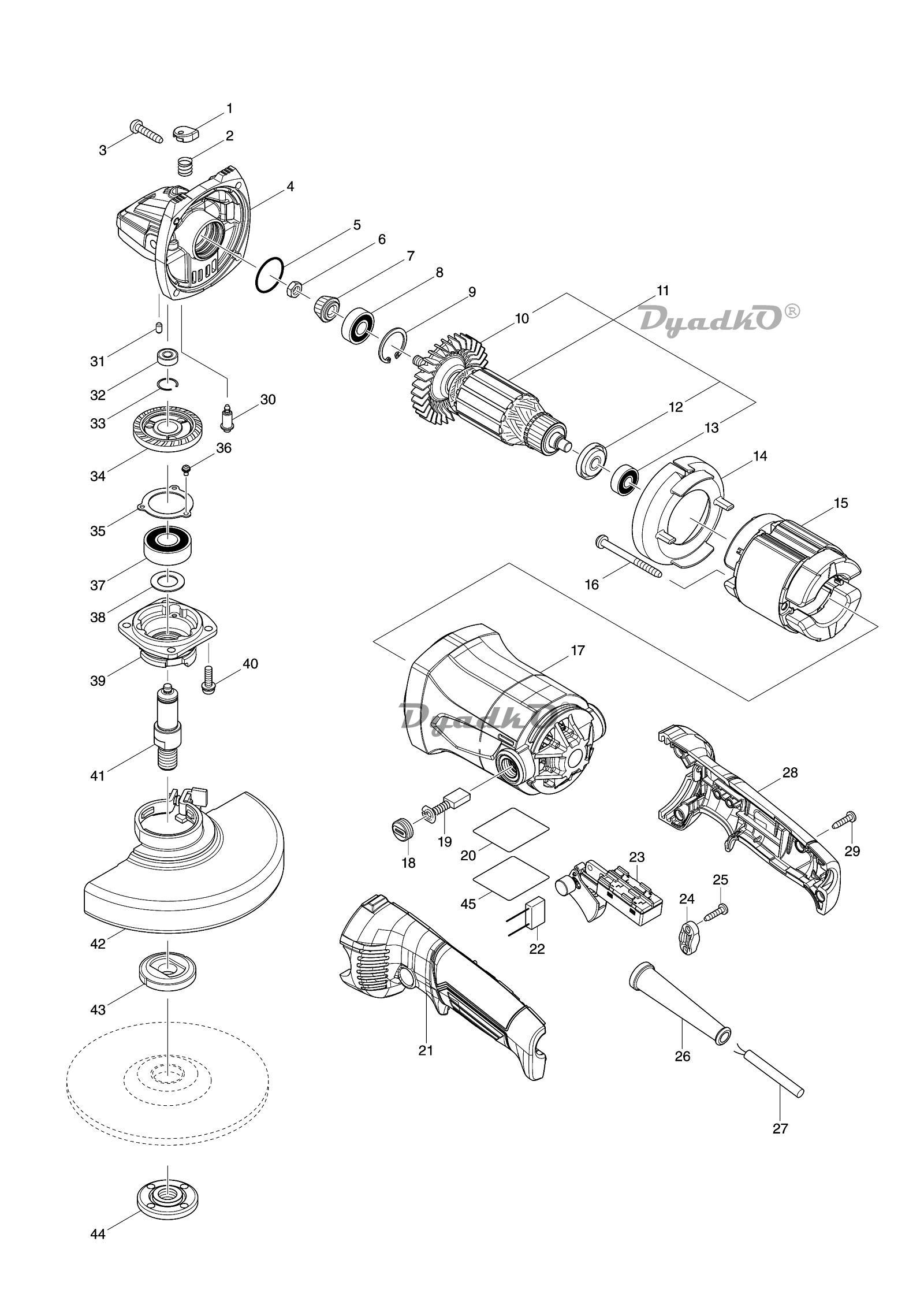

Схема MAKITA M9003

1 Штырьковый цоколь
2 Пружина сжатия 8
3 Саморез с фиксирующей головкой 5X25
4 Корпус редуктора
5 О- кольцо 26
6 Шестигранная гайка M7
7 Спирально-коническая шестерня 11A
8 Шарикоподшипник 6000DDW
9 Стопорное кольцо(INT) R-26
10 Вентилятор 70
11 Якорь в сборе 240V
12 Изоляционная шайба
13 Шарикоподшипник 608ZZ
14 Пластина дефлектора
15 Обмотка возбуждения в сборе 240V
16 Саморез с фиксирующей головкой 5X60
17 Корпус двигателя в комплекте
018-1 Заглушка держателя 7-11
18 Заглушка держателя
019-1 Набор угольных щеток
19 Набор угольных щеток
20 Фирменная табличка M9003
021-2 Рукоятка в комплекте
21 Рукоятка в комплекте
021-1 Рукоятка в комплекте
22 Шумоподавитель
023-1 Переключатель TN31-1
023-2 Переключатель TN31-1
23 Переключатель TN31-2
24 Зажим шнура
25 Саморез с фиксирующей головкой 4X18
026-1 CORD GUARD 10
26 Защита шнура 9.3-90
27 Сетевой кабель 1.0-2-2.0
027-2 Сетевой кабель 1.0-2-2.0
027-1 Сетевой кабель 1.0-2-2.0
028-2 Рукоятка в комплекте
028-1 Рукоятка в комплекте
28 Рукоятка в комплекте
29 Саморез с фиксирующей головкой 4X18
30 Штифт боковой стопорный 5
31 Резиновый штифт 4
32 Шарикоподшипник 696ZZ
33 Кольцевая пружина 13
34 Спирально-коническая шестерня 38
35 Сепаратор подшипника 39
36 Винт с полукруглой головкой M3X6 WR
37 Шарикоподшипник 6202DDW
38 Плоская шайба 15
39 Корпус подшипника
40 Винт с полукруглой головкой M5X18
41 Шпиндель
42 Колесный колпак 150AK в сборе
042-1 Кожух диска 150AK в комплекте
043-1 Внутренний фланец 14-45
43 Внутренний фланец 42
44 Контргайка 14-45
45 Прозрачная этикетка
    D1 0 INC. 10,12,13
    C1 0 Глухой полюсный наконечник
    C1 1 Глухой полюсный наконечник
    C2 0 Неизолированное соединение P-1.25
    C2 1 Неизолированное соединение
    C1 0 Щеткодержатель 5X11
    D1 0 INC. 28
    C1 0 О- кольцо 4
    C2 0 Винт с полукруглой головкой M5X16
    D1 0 INC. 28
    C1 0 О- кольцо 4
    C2 0 Винт с полукруглой головкой M5X16
    C3 0 CAUTION LABEL
A03 Набор защитного кожуха 150 отрезного диска
    D1 0 INC. 28
A01 Ручка 36 в комплекте
A02 Ключ зажимной гайки 35
    D1 0 INC. 21
    D1 0 INC. 21
    D1 0 INC. 21
