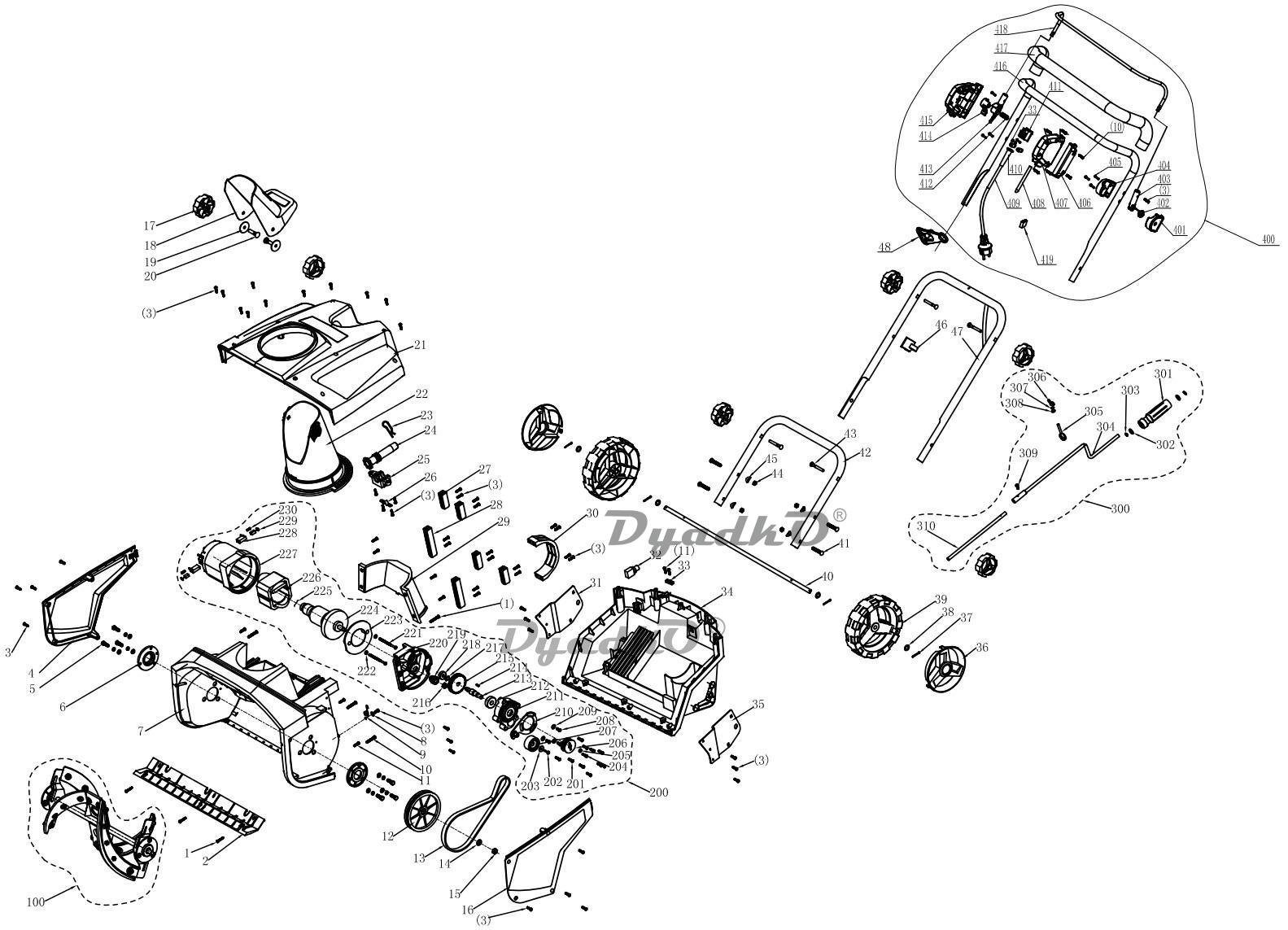

Схема HUTER SGC 2000E-2300E (WNN) (с WNN005)

2 Нож снегозаборника для SGC2000E(3) WNN
6 Кожух подшипника для SGC2000E(8) WNN, 2000Е(6) с WNN005
12 Шкив ведомый для SGC2000E(14) WNN, 2000Е(12) с WNN005
13 Ремень ручейковый 5PJ615 для SGC2000E(15) WNN, 2000Е(13) с WNN005
17, 19, 20 Пластиковый вентиль для SGC2000E(44,46,47) WNN, 2000Е(17,19,20) с WNN005
18 Козырек снегоотводной трубы для SGC2000E(45) WNN, 2000Е(18) с WNN005
22 Снегоотводная труба для SGC2000E(49) WNN, 2000Е(22) с WNN005
24-26 Кронштейн рычага поворота трубы для SGC2000E(51) WNN, 2000Е(24-26) с WNN005
32 Предохранитель автоматический 9А 250V
36 Колпак колеса для SGC2000E(63) WNN, 2000Е(36) с WNN005
39 Колесо для SGC2000E(66) WNN, 2000Е(39) с WNN005
42 Ручка нижняя для SGC2000E(70) WNN, 2000Е(42) с WNN005
47 Ручка средняя для SGC2000E(82) WNN, 2000Е(47) с WNN005
100 Шнек для SGC2000E(1) WNN, 2000Е(100) с WNN005
206 Шкив ведущий для SGC2000E(23) WNN, 2000Е(206) с WNN005
207 Ролик для SGC2000E(24) WNN, 2000Е(207) с WNN005
211 Крышка редуктора для SGC2000E(211) с WNN005
212 Подшипник 6201 RS, Z
213 Выходной вал для SGC2000E(213) с WNN005
214 Шпонка 10х3х3мм
215 Большое зубчатое колесо для SGC2000E(31) WNN, 2000Е(215) с WNN005
218 Подшипник 608 Z, RS
219 Малое зубчатое колесо для SGC2000E(34) WNN, 2000Е(219) с WNN005
220 Крышка электродвигателя для SGC2000E(35) WNN, 2000Е(220) с WNN005
223 Дефлектор для SGC2000E(223) с WNN005
224 Ротор
226 Статор
227 Корпус электродвигателядля SGC2000E(227) с WNN005
228 Держатель угольной щётки для SGC2000E(41) WNN, 2000Е(228) с WNN005
229 Угольная щетка 7х11х15мм для SGC2000E(42) WNN, 2000Е(229) с WNN005
300 Рычаг поворота снегоотводной трубы для SGC2000E(69,83,84,86) WNN, 2000Е(300) с WNN005
401-404 Кронштейн рычага привода для SGC2000E(401-404) с WNN005
407 Корпус выключателя верх для SGC2000E(407) с WNN005
411 Выключатель DZKA-5 6A 250V для ELM-1400
412 Пружина 0,5х7х47мм для SGC2000E(412) с WNN005
413 Рычаг выключателя для SGC2000E(413) с WNN005
414 Клавиша выключателя для SGC2000E(414) с WNN005
415 Корпус выключателя низ для SGC2000E(415) с WNN005
416 Ручка верхняя для SGC2000E(95) WNN, 2000Е(416) с WNN005
418 Рычаг привода для SGC2000E(418) с WNN005
419 Конденсатор 0,22 мкФ 250V 26х17х7мм
