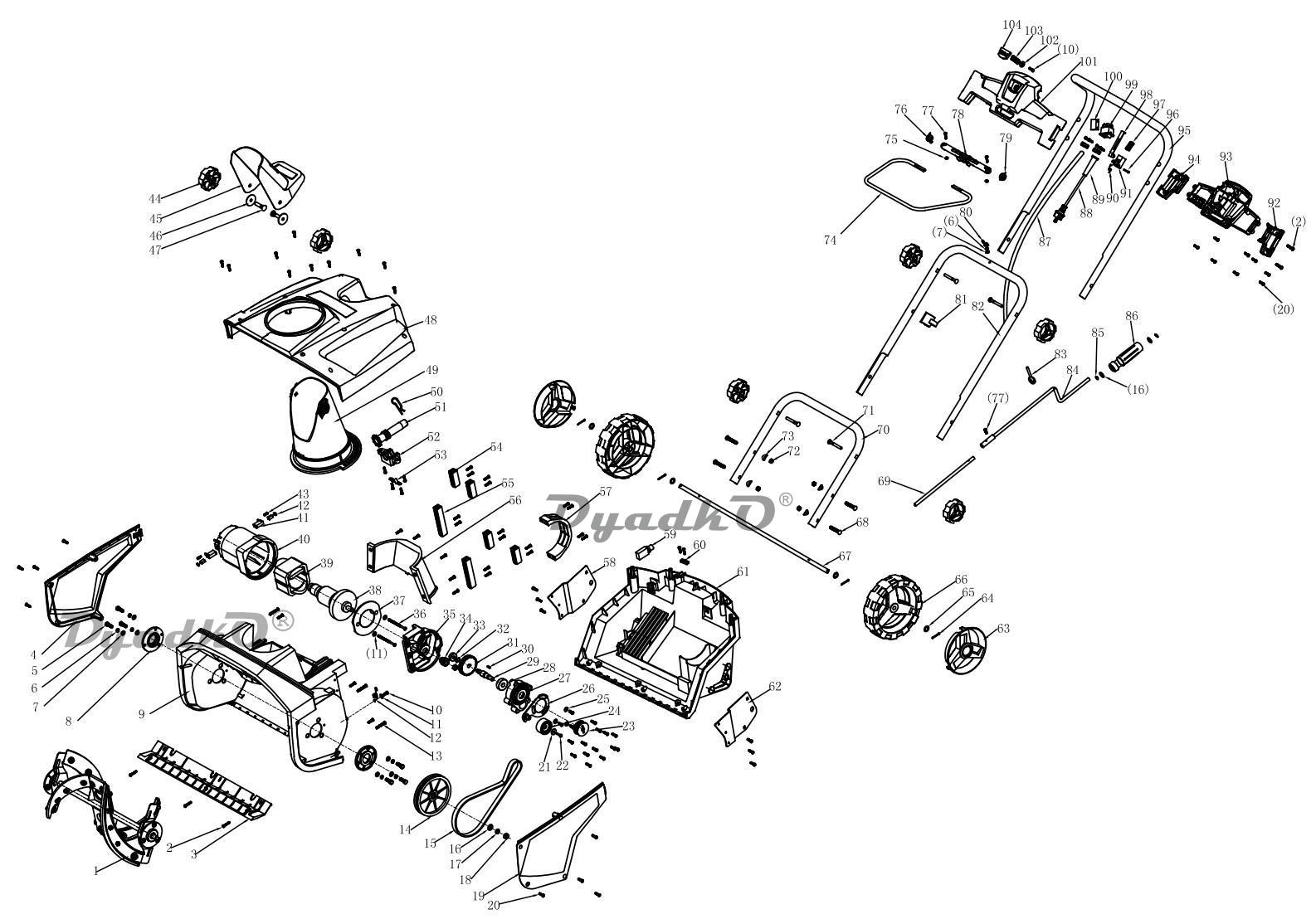

Схема HUTER SGC 2000E-2300E (WNN) до WNN005

1 Шнек для SGC2000E(1) WNN, 2000Е(100) с WNN005
3 Нож снегозаборника для SGC2000E(3) WNN
8 Кожух подшипника для SGC2000E(8) WNN, 2000Е(6) с WNN005
14 Шкив ведомый для SGC2000E(14) WNN, 2000Е(12) с WNN005
15 Ремень ручейковый 5PJ615 для SGC2000E(15) WNN, 2000Е(13) с WNN005
23 Шкив ведущий для SGC2000E(23) WNN, 2000Е(206) с WNN005
24 Ролик для SGC2000E(24) WNN, 2000Е(207) с WNN005
29 Выходной вал для SGC2000E(29) WNN
30 Шпонка 10х3х3мм
31 Большое зубчатое колесо для SGC2000E(31) WNN, 2000Е(215) с WNN005
34 Малое зубчатое колесо для SGC2000E(34) WNN, 2000Е(219) с WNN005
38 Ротор для SGC2000E(38) WNN
39 Статор для SGC2000E(39) WNN
41 Держатель угольной щётки для SGC2000E(41) WNN, 2000Е(228) с WNN005
42 Угольная щетка 7х11х15мм для SGC2000E(42) WNN, 2000Е(229) с WNN005
44, 46, 47 Пластиковый вентиль для SGC2000E(44,46,47) WNN, 2000Е(17,19,20) с WNN005
45 Козырек снегоотводной трубы для SGC2000E(45) WNN, 2000Е(18) с WNN005
49 Снегоотводная труба для SGC2000E(49) WNN, 2000Е(22) с WNN005
51-53 Кронштейн рычага поворота трубы для SGC2000E(51) WNN, 2000Е(24-26) с WNN005
59 Предохранитель автоматический 9А 250V
63 Колпак колеса для SGC2000E(63) WNN, 2000Е(36) с WNN005
66 Колесо для SGC2000E(66) WNN, 2000Е(39) с WNN005
67 Колесная ось для SGC2000E(67) WNN
69, 83,
84 , 86 		Рычаг поворота снегоотводной трубы для SGC2000E(69,83,84,86) WNN, 2000Е(300) с WNN005
70 Ручка нижняя для SGC2000E(70) WNN, 2000Е(42) с WNN005
82 Ручка средняя для SGC2000E(82) WNN, 2000Е(47) с WNN005
91 Кнопка переключателя для SGC2000E(91) WNN
95 Ручка верхняя для SGC2000E(95) WNN, 2000Е(416) с WNN005
99 Выключатель HD06 16A 250V для SGC2000E(99), ЕМС-1600,1400(316) WNN,ELM-1800(42) до QYV021
