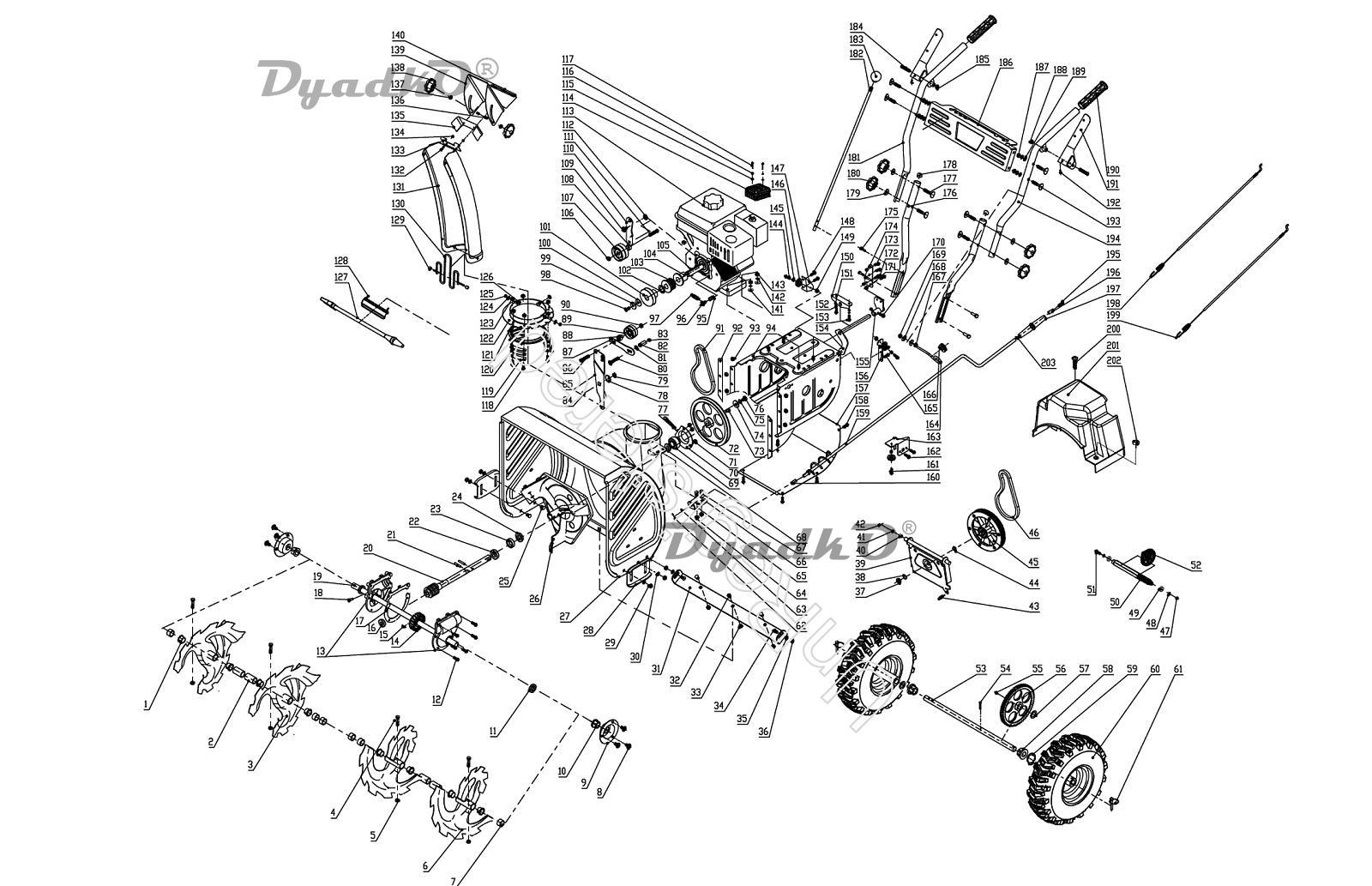

Схема HUTER SGC 4100 (ZME) (SGC) (GPW) ZMD (Общий вид)

3 Правый шнек для SGC6000,8100(3),6000CD,11000CD(6)ZMD, 4100(169),4800(156),6000(74),8100(172)
4,5 Штифт 6х41мм со шплин.SGC4100(161),4800(173),6000(84),8100(176),8100C(81,82)ZME
6 Левый шнек для SGC6000,8100(6),6000CD,11000CD(3) ZMD, 4100(162),4800(158),8100(171),8100C(85)
13 Правая половина корпуса редуктора для SGC4000(11),4100,4800(13),8100(19),6000CD,11000CD(19) ZMD
14 Червячное колесо SGC4100(173),6000,8100C(66),8100(160),ZME,4000,4100,4800(14)ZMD,4100(61) GPWY
19 Выходной вал для SGC4100(158),4800(172) ZME, SGC4100(57) GPWY
20 Приводной вал червячного редуктора для SGC4100,SGC4800(20),8100(22) ZMD
26 Измельчитель SGC4100(185),4800(135),6000(52),8100(149),8100C(56) ZME,4100,4800(26),6000(28) ZMD
39 Панель крепления колеса для SGC6000(50), 8100(51), 6000CD, 11000CD(52) ZMD
45 Колесо синхр.привода в сборе для SGC4000(101-105),4100,4800(45) ZMD, SGC4100(131-133,142-144) GPWY
46 Ремень зубчатый НTD5M750 для SGC4000(23),4100(87),4800(74),SGC 4100S (21)ZME, 4000(39),4100,4800(46)
50 Шестигранный вал для SGC4100(156),4100S(172) GPW, 6000(55),8100 ZMD, 4000-6000(56) с ZMD029
52 Шкив для SGC4000(181),4100,4800(52),8100(73) ZMD
53 Колёсная ось для SGC4000(175),SGC4100,SGC4800(53) ZMD
56 Шестерня привода для SGC4000(27), 4100S(34) ZME, 4000(172), 4100(56) до ZMD029
60 Колесо правое (жёлтое)для SGC4000(168),SGC4100,SGC4800(60) ZMD, 4100S(183) GPW
72 Шкив ведомый для SGC4100,SGC4800(72) ZMD, SGC4100(95) GPW
85 Натяжная пластина (широкая) для SGC4100,SGC4800(85),6000CD,11000CD(108) ZMD
87 Натяжная пластина (узкая) для SGC4100,SGC4800(87) ZMD
91 Ремень клиновой V13x870,4LXP 12830 для SGC4100, 4800(91) ZMD, 4100(28) GPW
101 Шкив ведущий для SGC4100,SGC4800(101) ZMD
103 Шестерня синхронизации привода для SGC4000(111),SGC4100,SGC4800(103) ZMD
107 Натяжной ролик для SGC4000(77,118),4100,4800(107),8100(132),6000CD,11000CD(138) ZMD
110 Кронштейн натяжного ролика для SGC4000(121),4100,4800(110),8100(135),6000CD,11000CD(141) ZMD
118-120,12 2 Пластина крепления желоба снегоотводной трубы в сборе SGC4000(84-87,91),4100,4800(118-120,122) ZMD
129-140 Снегоотводная труба в сборе для SGC4000(95-100),SGC4100,SGC4800(129-140) ZMD
154 Механизм передачи вращения для SGC4000(59),4100,4800(154),8100(178),6000CD,11000CD(188) ZMD
157 Поддон для SGC4100,SGC4800(157) ZMD
176 Нижняя ручка для SGC4100,SGC4800(176) ZMD
181 Верхняя правая ручка для SGC4100,SGC4800(181) ZMD
182 Рычаг переключения скоростей для SGC4000(158),4100,4800(182) ZMD, SGC4100,4100S(15) GPW
183 Шарик рукоятки для SGC8100C(17)ZME,SGC4000(159),4100,4800(183) ZMD, SGC4100,4100S(11) GPW
190 Резиновая ручка для SGC4000(157),SGC4100,SGC4800(190) ZMD
191 Ручка привода колёс и шнека для SGC4000(133,134),4100,4800(191) ZMD, SGC4100(6) GPWY
194 Верхняя левая ручка для SGC4100,SGC4800(194) ZMD
197 Рукоятка рычага поворота снегоотводной трубы для SGC4100,4800(197),8100(240),6000CD,11000CD(85) ZMD
198 Тросик привода колес для SGC4100,SGC4800(198) ZMD
199 Тросик L=1080мм для SGC4100, SGC4800(199) ZMD, 4100S(193) GPW, SGC 4100S(5) ZME
201 Кожух ременной передачидля SGC4100, SGC4800, SGC4800E(201) ZMD
б/н Коробка для Вихрь СНБ-650 (915х640х660мм) ZMD
б/н Коробка для SGC4100 Huter 890х580х630 ZMD
б/н Покрышка колеса для снегоуборщика 13х4.10-6
б/н Камера 3.50/4.00-6 для пневматического колеса
