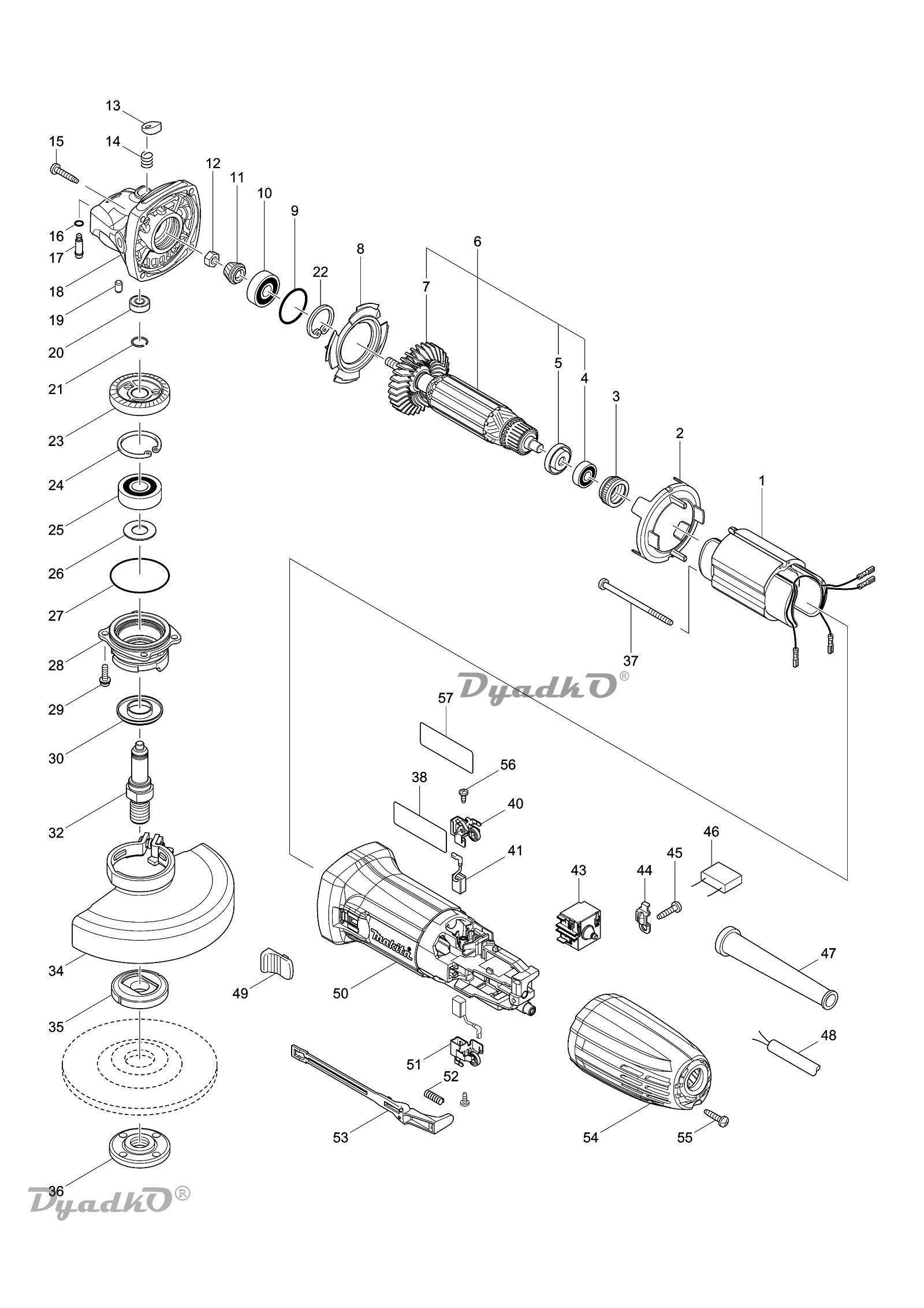

1 |
Обмотка возбуждения 220-240V |
|
2 |
Пластина дефлектора |
|
003-1 |
Лабиринтное резиновое кольцо 19 |
|
003-1A |
Лабиринтное резиновое кольцо 19 |
|
003A |
Лабиринтное резиновое кольцо 19 |
|
4 |
Шарикоподшипник 607LLB |
|
5 |
Изоляционная шайба |
|
6 |
Якорь в сборе 240V |
|
7 |
Вентилятор 56 |
|
8 |
Направляющая пластина |
|
009-2 |
О- кольцо 26 |
|
009A |
О- кольцо 26 |
|
009-1A |
О- кольцо 26 |
|
009-2A |
О- кольцо 26 |
|
10 |
Шарикоподшипник 629DDW |
|
011-1 |
Спирально-коническая шестерня 10 |
|
011A |
Спирально-коническая шестерня 10 |
|
011-1A |
Спирально-коническая шестерня 10 |
|
12 |
Шестигранная гайка M6 |
|
13 |
Штырьковый цоколь |
|
14 |
Пружина сжатия 8 |
|
015-2 |
Саморез с фиксирующей головкой 4X22 |
|
015A |
Саморез с фиксирующей головкой 4X22 |
|
015-1A |
Самонарезающий винт 4X22 |
|
015-2A |
Саморез с фиксирующей головкой 4X22 |
|
16 |
О- кольцо 4 |
|
016-1 |
O RING 5 |
|
17 |
Штифт боковой стопорный 4 |
|
18 |
Корпус редуктора |
|
19 |
Резиновый штифт 4 |
|
20 |
Шарикоподшипник 696ZZ |
|
21 |
Кольцевая пружина 11 |
|
22 |
Стопорное кольцо(INT) R-26 |
|
023-1 |
Спирально-коническая шестерня 37 |
|
023A |
Спирально-коническая шестерня 37 |
|
023-1A |
Спирально-коническая шестерня 37 |
|
24 |
Стопорное кольцо(INT) R-32 |
|
25 |
Шарикоподшипник 6201DDW |
|
026-1 |
Плоская шайба 12 |
|
026A |
Плоская шайба 12 |
|
026-1A |
Плоская шайба 12 |
|
27 |
О- кольцо 42 |
|
28 |
Корпус подшипника |
|
29 |
Винт с полукруглой головкой M4X14 |
|
30 |
Лабиринтное кольцо |
|
32 |
Шпиндель |
|
034-1 |
Кожух диска 125AK в комплекте |
|
034A |
Колесный колпак 125AK в сборе |
|
034-1A |
Кожух диска 125AK в комплекте |
|
035-1 |
Внутренний фланец 14-45 |
|
035-1A |
Внутренний фланец 14-45 |
|
035A |
Внутренний фланец 42 |
|
36 |
Контргайка 14-45 |
|
37 |
Саморез с фиксирующей головкой 4X70 |
|
037-1 |
Самонарезающий винт 4X70 |
|
38 |
Фирменная табличка GA5030R |
|
40 |
Щеткодержатель 6X9 |
|
41 |
Набор угольных щеток |
|
041-1 |
Набор угольных щеток |
|
43 |
Переключатель |
|
44 |
Зажим шнура |
|
045-2 |
Саморез с фиксирующей головкой 4X18 |
|
045-1A |
Саморез с фиксирующей головкой 4X18 |
|
045-2A |
Саморез с фиксирующей головкой 4X18 |
|
045A |
Саморез с фиксирующей головкой 4X18 |
|
046-2 |
Шумоподавитель |
|
046A |
Блок шумоподавителя |
|
046-1A |
Блок шумоподавителя |
|
046-2A |
Шумоподавитель |
|
47 |
Защита шнура 8 |
|
48 |
Сетевой кабель 1.0-2-2.5 |
|
49 |
Кнопка выключателя |
|
50 |
Корпус двигателя |
|
51 |
Щеткодержатель 6X9 |
|
52 |
Пружина сжатия 4 |
|
53 |
Рычаг переключателя |
|
054-1 |
Задняя крышка |
|
054-1A |
Задняя крышка |
|
054A |
Задняя крышка |
|
055-2 |
Саморез с фиксирующей головкой 4X18 |
|
055-1A |
Саморез с фиксирующей головкой 4X18 |
|
055A |
Саморез с фиксирующей головкой 4X18 |
|
055-2A |
Саморез с фиксирующей головкой 4X18 |
|
056-2 |
Саморез с фиксирующей головкой 3X8 |
|
056-2A |
Саморез с фиксирующей головкой 3X8 |
|
056-1A |
Самонарезающий винт 3X8 |
|
056A |
Саморез с фиксирующей головкой 3X8 |
|
057-1 |
Прозрачная этикетка |
|
057-1A |
Прозрачная этикетка |
|
057A |
Прозрачная этикетка |
|
D10 |
INC. 4,5,7 |
|
C20 |
Винт с полукруглой головкой M5X16 |
|
C10 |
О- кольцо 4 |
|
C20 |
Винт с полукруглой головкой M5X16 |
|
C30 |
CAUTION LABEL |
|
C10 |
О- кольцо 4 |
|
C20 |
Винт с полукруглой головкой M5X16 |
|
C10 |
О- кольцо 4 |
|
C30 |
CAUTION LABEL |
|
A01-1 |
Ручка 36 в комплекте |
|
A02 |
Ключ зажимной гайки 35 |
|
A03-1 |
GRINDING WHEEL 125 WA36N |
|
C10 |
Набор сдвижных защелок RL |
|
A12 |
Набор покрывающих насадок на отрезной диск 125 |
|
D03 |
Розетка |
|
D08 |
Зажимная шайба |
|
E01 |
Этикетка с инструкциями по безопасности |
|
F01-1 |
Набор антивибрационной ручки |
|
F03 |
Набор внутренних фланцев 47 |
|
D08A |
Зажимная шайба |
|
D03A |
Розетка |
|
A03A |
GRINDING WHEEL 125X6X22(A36P) |
|
A03-1A |
GRINDING WHEEL 125 WA36N |
|
E01A |
Этикетка с инструкциями по безопасности |
|
A12A |
Набор покрывающих насадок на отрезной диск 125 |
|
A01A |
Ручка 36 в комплекте |
|
A01-1A |
Ручка 36 в комплекте |
|
F01-1A |
Набор антивибрационной ручки |
|
A04B |
Пластмассовый кейс |
|
A05C |
THIN CUT-OFF WHEEL 125X0.8 |
|
A01C |
Ручка 36 в комплекте |
|
A05D |
THIN CUTTING 125X1.2 WA60T |
