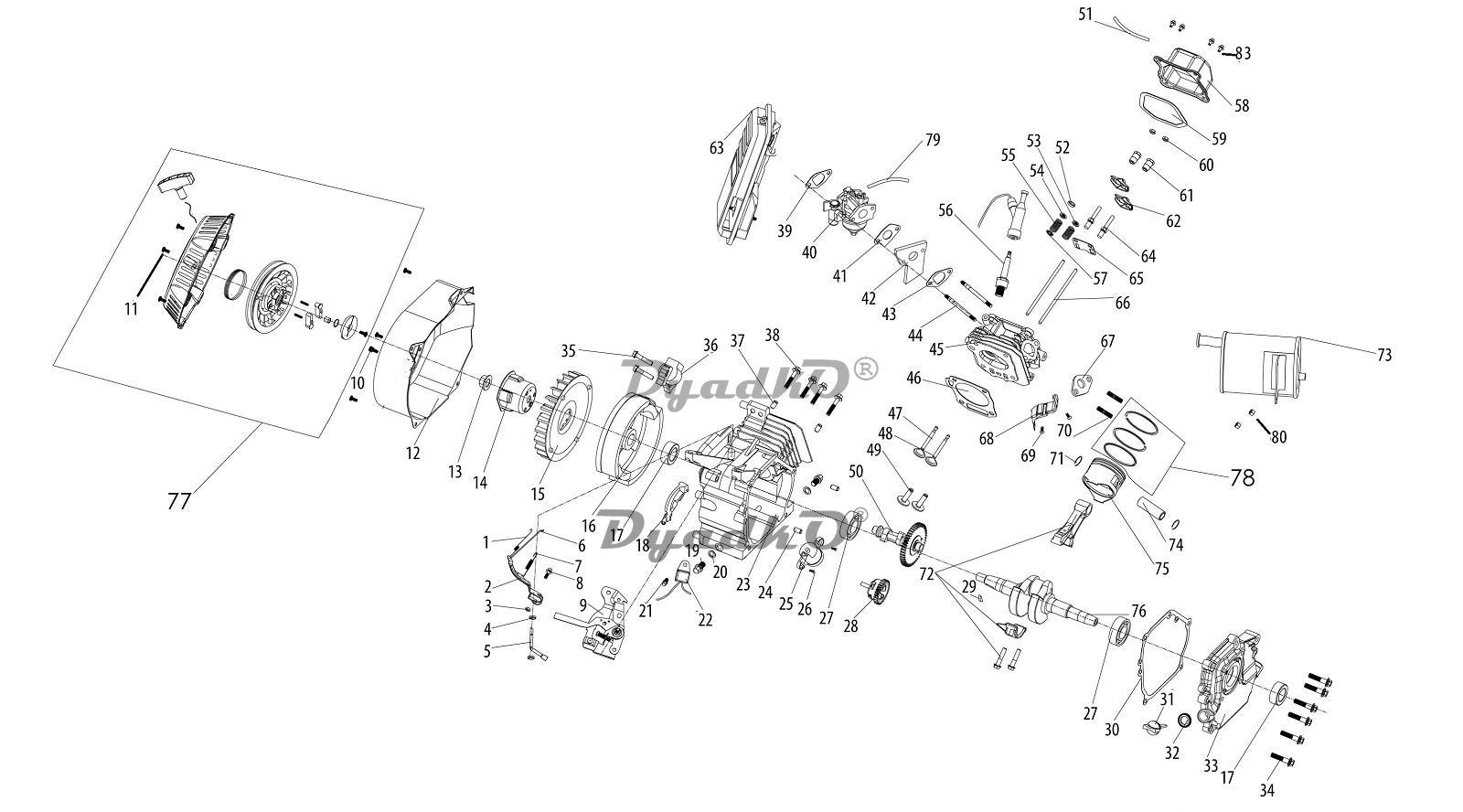

Схема DENZEL PS 33 (946834) Двигатель

 1  Пружина
 2  Рычаг
 3  Гайка М6
 4  Прокладка
 5  Рычаг
 6  Тяга
 7  Пружина
 8  Болт
 9  Регулятор оборотов
 10  Болт М6x12
 11  Винт М6x10
 12  Крышка маховика
 13  Гайка маховика М12
 14  Барабан стартера
 15  Крыльчатка
 16  Маховик
 17  Сальник 25х41,25х6
 18  Планка защитная
 19  Пробка для слива масла М10х15
 20  Кольцо уплотнительное
 21  Болт М6x12
 22  Реле защиты двигателя
 23  Блок цилиндра 170
 24  Штифт
 25  Датчик масла
 26  Болт М6x15
 27  Подшипник 6205
 28  Регулятор частоты вращения
 29  Шпонка
 30  Прокладка картера
 31  Щуп маслянный
 32  Кольцо уплотнительное
 33  Крышка картера
 34  Болт М8x35
 35  Болт М6x25
 36  Система зажигания в сборе
 37  Штифт головки блока цилиндров
 38  Болт головки блока цилиндров М8х60
 39  Прокладка
 40  Карбюратор
 41  Прокладка Карбюратора
 42  Прокладка теплоизолирующая
 43  Прокладка теплоизолятора
 44  Шпилька карбюратора М6х90
 45  Головка блока цилиндра
 46  Прокладка головки цилиндров
 47  Клапан впускной
 48  Клапан выпускной
 49  Толкатель
 50  Распредвал
 51  Шланг отвода газов
 52  Блокиратор фиксатора выпускного клапана
 53  Фиксатор впускного клапана
 54  Фиксатор выпускного клапана
 55  Пружина Клапана
 56  Свеча зажигания
 57  Сальник клапана 13х6х7,5
 58  Крышка головки цилиндров
 59  Прокладка крышки головки блока цилиндров
 60  Гайка М6
 61  Гайка регулировочная М6х21
 62  Коромысло
 63  Фильтр в сборе
 64  Шпилька коромысла
 65  Площадка направляющая
 66  Штанга толкателя
 67  Прокладка выпускной трубы
 68  Кожух теплоизоляционный
 69  Болт М6x12
 70  Шпилька М8х30
 71  Кольцо пружинное
 72  Шатун
 73  Глушитель
 74  Палец поршневой
 75  Поршень
 76  Вал коленчатый
 77  Стартер ручной в сборе
 78  Кольца поршневые комплект
 79  Шланг топливный
 80  Гайка М8
