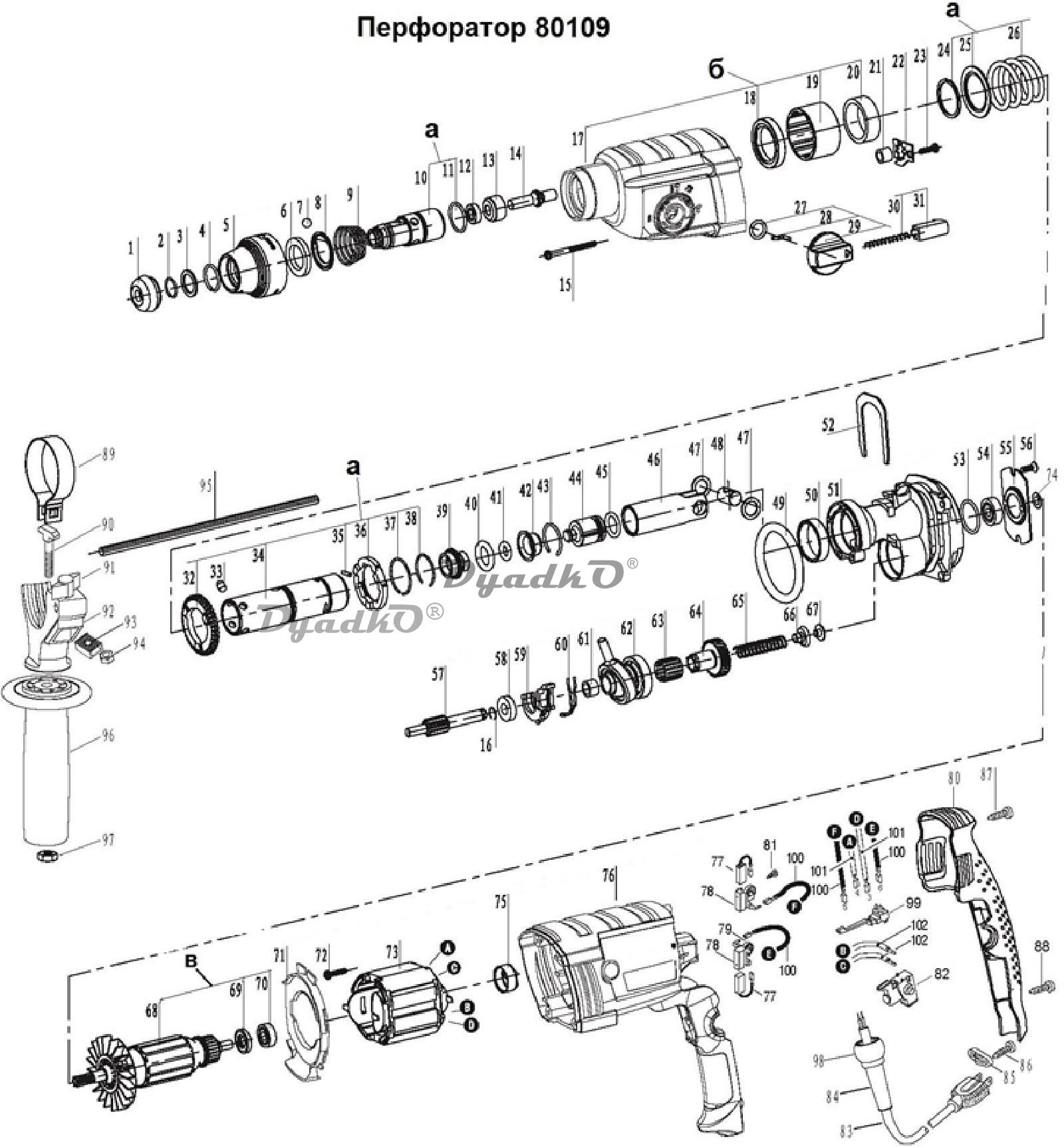

Схема FIT AH-904С (80109) 80109

1 Пыльник
2 Кольцо фиксирующее Ø14х1,5
3 Шайба Ø22х16х1,5
4 Кольцо фиксирующее Ø19х2
5 Обойма патрона
6 Шайба Ø32х21х4
7 Шарик Ø7,14
8 Шайба специальная
9 Пружина патрона
10 Шпиндель
11 Кольцо фиксирующее
12 Демпфер
13 Втулка концевая
14 Ударник
15 Саморез ST4,5x40
16 Кольцо фиксирующее
17 Корпус редуктора
18 Сальник
19 Втулка подшипника
20 Подшипник игольчатый
21 Подшипник игольчатый
22 Стопор
23 Саморез 4,2х12
24 Кольцо фиксирующее
25 Шайба
26 Пружина ограничителя момента
27 Кольцо уплотнительное
28 Поводок
29 Ручка переключателя режимов
30 Пружина переключателя
31 Блокиратор переключателя
32 Шестерня шпинделя
33 Цилиндр Ø6х9
34 Гильза шпинделя
35 Фиксатор шайбы огран. момента
36 Шайба ограничителя момента
37 Кольцо фиксирующее
38 Кольцо фиксирующее
39 Втулка переходная
40 Демпфер
41 Кольцо уплотнительное
42 Чашка переходной втулки
43 Кольцо фиксирующее
44 Поршень
45 Кольцо уплотнительное
46 Цилиндр
47 Шайба цилиндра
48 Втулка цилиндра
49 Кольцо уплотнительное Ø53х7
50 Втулка станины
51 Станина
52 Фиксатор
53 Уплотнитель подшипника
54 Подшипник
55 Фланец подшипника
56 Винт М4х10
57 Вал промежуточный
58 Подшипник промежуточного вала
59 Активатор
60 Пружина поводка
61 Подшипник игольчатый
62 Преобразователь движения в сб
63 Подшипник игольчатый К15
64 Шестерня подвижная
65 Пружина промежуточного вала
66 Втулка центрующая
67 Опора втулки центрующей
68 Ротор
69 Отражатель
70 Подшипник
71 Дефлектор
72 Саморез ST4х60
73 Статор
74 Шайба
75 Демпфер
76 Корпус двигателя
77 Щетка наконечником
78 Щеткодержатель в сб
79 Пружина щеткодержателя
80 Крышка ручки
81 Саморез ST3х8
82 Выключатель с РО
83 Электрический кабель с вилкой
84 Защита кабеля
85 Фиксатор кабеля
86 Саморез ST4х16
87 Саморез ST4х20
88 Саморез ST3,9х14
89 Хомут рукоятки
90 Болт специальный
91 Фиксатор глубиномера
92 Основание рукоятки дополнит-й
93 Проставка
94 Гайка*
95 Глубиномер
96 Рукоятка
97 Гайка
98 Шарик электрокабеля*
99 Переключатель реверса
100 Провод с наконечниками F-E
101 Провод с наконечниками A-D
102 Провод с наконечниками B-C
а Узел шпинделя в сб
б Корпус редуктора в сб
в Ротор в сб
