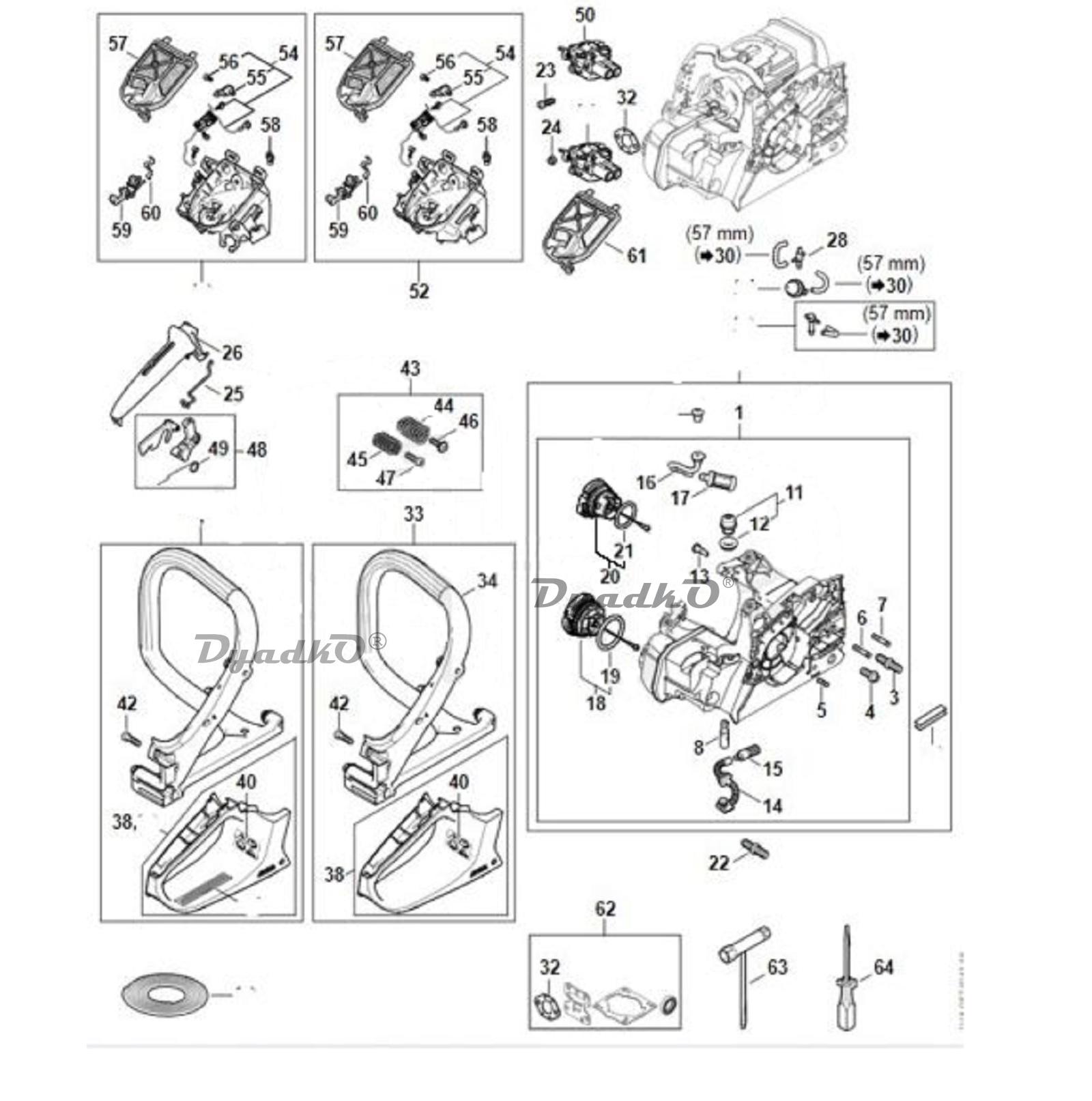

Схема STIHL MS 212 Картер двигателя, Воздушный фильтр, Резиновый буфер, Трубчатая рукоятка

1 Картер двигателя
3 Шпилька
4 Шпилька
5 Палец
6 Палец
7 Палец
8 Mасляный насос 0,55
11 Вентиляционная система топливного бака
12 Наконечник
13 Клапан
14 Mаслозаборный шланг
15 Всасывающая головка
16 Шланг
17 Всасывающая головка
18 Запорное устройство топливного бака
19 O-ring N25x3,5-FPM75
20 Запорное устройство топливного бака
21 Круглое уплотнительное кольцо 23 х 3
22 Шпилька
23 Винт с цилиндрической головкой IS-P5x20
24 Шестигранная гайка M5
25 Рычажная система управления подачей топлива
26 Полукожух рукоятки
28 Угловой патрубок
32 Уплотнение
33 Корпус рукоятки
34 Трубчатая рукоятка
37 Ручка
38 Винт с цилиндрической головкой IS-Р6 х 21,5
39 Табличка с предупредительной надписью
40 Комплект антивибрационных пружин
41 Пружина
42 Пружина
43 Винт
44 Винт с цилиндрической головкой IS-Р6 х 21,5
45 Рычаг управления дроссельной заслонкой
46 Витая изгибная пружина
47 Карбюратор 1148/61
49 Корпус фильтра
51 Кабельный жгут
52 Кабеледержатель
53 Винт IS P4x8
54 Воздушный фильтр
55 Контактный мост
56 Вал управления переключением
57 Контактная пружина
58 Воздушный фильтр
59 Набор уплотнений
60 Комплект для технического обслуживания 19
61 Комбинированный гаечный ключ
62 Отвертка
