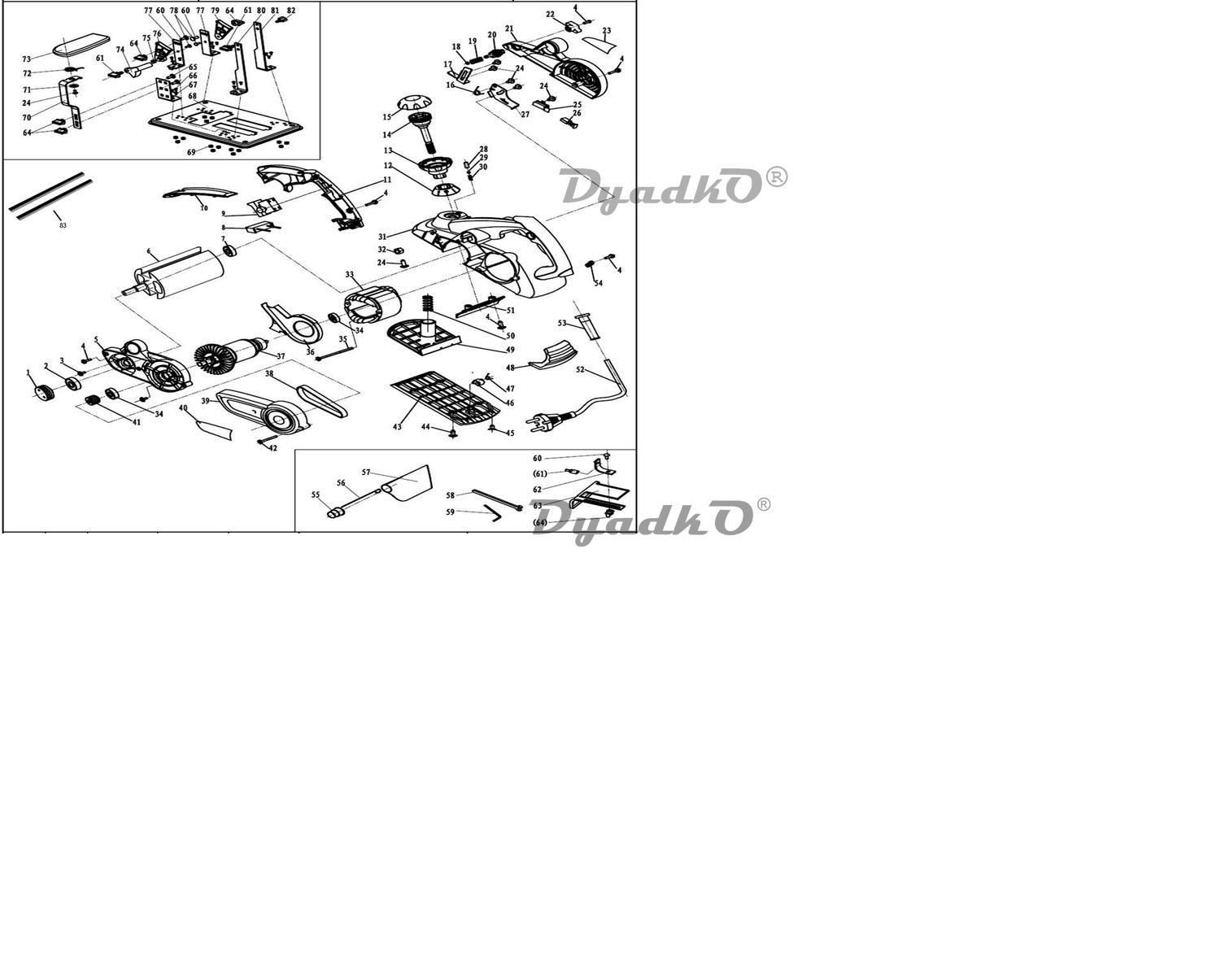

Схема PATRIOT PL 110 EAN 8: 20049959

1 Шкив привода ремня ведомый
2 Подшипник 6000-2Z
3 Винт М4х10
4 саморез ST4.2×14-F
5 крышка корпуса средняя
6 ножевой вал/барабан
7 Подшипник 607-2Z
8 конденсатор
9 Выключатель
10 элемент рукоятки
11 крышка рукоятки
12 круговая шкала глубины строгания
13 нижняя часть передней рукоятки
14 соединительный стержень
15 Верхняя часть передней рукоятки
16 Пружина φ11×φ1×3
17 Глубиномер
18 Пружинная шайба 4
19 Пружина φ6.8×φ0.7×2
20 Ручаг регулировки глубины строгания
21 кожух боковой
22 Рукоятка регулировки глубины строгания
23 номерная табличка
24 саморез ST4.2×10
25 Держатель угольной щетки
26 Щетка угольная
27 Пластина
28 стальной кожух
29 стальной шарик ф2,5
30 Пружина φ1.85×φ0.45×10
31 корпус рубанка
32 Гайка М6
33 статор
34 Подшипник 628-2Z
35 саморез ST4.2×60-F
36 кожух статора
37 Ротор
38 Ремень привода 5PJ288-1
39 кожух ремня
40 табличка с тех.характеристик
41 Шкив привода ремня ведущий
42 саморез ST4.2×30-F
43 Подошва задняя/основная
44 саморез ST4.9×16-F
45 Винт М4х12
46 опора
47 Пружина φ5.3×φ0.7×2.75
48 блок задний алюминиевый
49 Подошва передняя
50 Пружина φ14.5×φ2.5×4
51 Панель пылеудаления
52 силовой провод с вилкой
53 оболочка провода
54 Прижимная пластина провода
55 Патрубок пылеудаления
56 направляющая спица
57 Мешок для сбора пыли
58 ключ рожковый 8
59 ключ угловой 2,5
60 болт М6х14
61 Винт-барашек
62 уголок крепежный
63 направляющая
64 барашек крепежный
65 болт М6х12
66 саморез М5х10
67 опора
68 станина
69 Гайка М5
70 кронштейн станины
71 Шайба 8
72 Пружина φ18.8×φ1.2×3.8
73 Планка/Пластина
74 Переключатель управления
75 Гайка М6
76 Правая опорная часть
77 кронштейн станины задний
78 Заклепка 5х9
79 левая опорная часть
80 кронштейн станины передний правый
81 кронштейн станины передний левый
82 Винт-барашек
83 нож вала (комплект 2 шт.)
