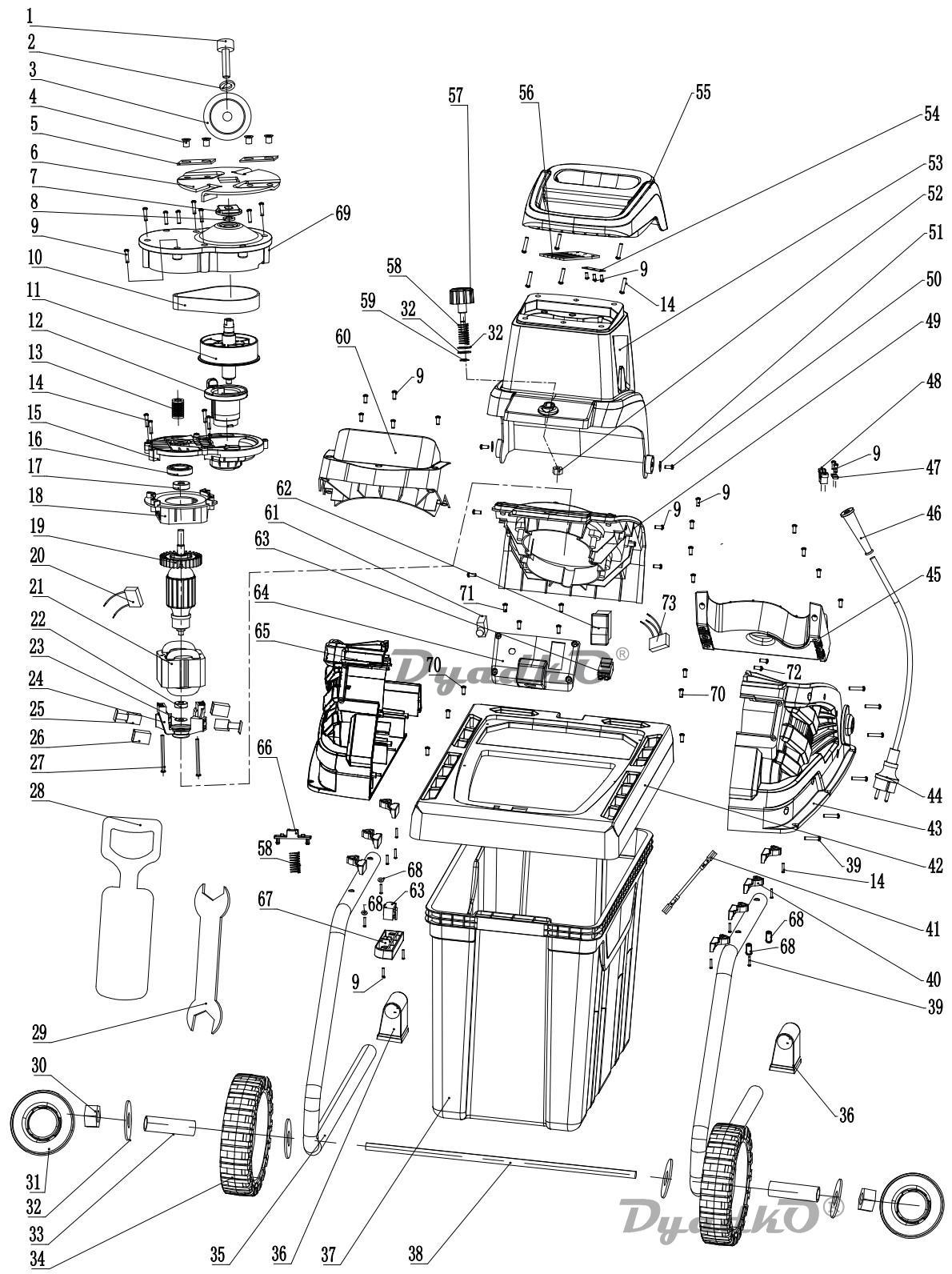

Схема HUTER ESH-2500T (TOP) (LTE) ESH-2500T (LTE 70/13/16)

3 Шайба для ESH-2500(37) TOP, 2500(14) HGM, 2500(14) Ресанта, 2500T(3) LTE
4 Винт лезвия для ESH-2500(38) TOP, 2500(15) HGM, 2500(15) Ресанта LTE
5 Лезвие (61/68/75)
6 Диск лезвия для ESH-2500(40) TOP, 2500(17) HGM, 2500(17) Ресанта, 2500T(6) LTE
7 Шайба для ESH-2500(41) TOP, 2500(18) HGM, 2500(18) Ресанта, 2500T(7) LTE
8 Шайба 17х28х4мм для ESH-2500(19) Ресанта, 2500T(8) LTE
10 Ремень 10PJ375 для ESH-2500(46) TOPN, 2500T(10), 2500(22) Ресанта LTE
11 Большой шкив для ESH-2500(44) TOPN, 2500T(11), 2500(23) Ресанта LTE
12 Натяжитель ремня для ESH-2500T(12) LTE
13 Шкив ведущий для ESH-2500(25) Ресанта, 2500T(13) LTE
15 Основание редуктора для ESH-2500(26) Ресанта, 2500T(15) LTE
17 Подшипник 6201 RS, Z
18 Дефлектор для ESH-2500(56) TOPN, 2500(29) Ресанта, 2500T(18) LTE
19 Ротор Lраб.=40мм для ESH-2500T(19) LTE
20 Конденсатор 0,47 mF для ESH-2500(62) TOPN, 2500(31) Ресанта, 2500T(20) LTE
21 Статор Lраб.=40мм для ESH-2500T(21) LTE
22 Подшипник 608 Z, RS
23 Шайба пружинная 15,3х20,5мм для ESH-2500T(23) LTE
24 Задняя часть электродвигателя для ESH-2500(58) TOPN, 2500(35) Ресанта, 2500T(24) LTE
25 Угольная щётка 7х14х20мм для ESH-2500(36) Ресанта, 2500T(25) LTE
26 Корпус угольной щётки для ESH-2500T(26) LTE
61 Автоматический выключатель 230V/12A для ESH-2500(51) Ресанта, 2500T(61) LTE
62 Выключатель KLD-28 16A 250V для ESH-2500T(62) LTE, ПТ-210К(105) JUF
63 Выключатель TMSW2 16A 250V для ESH-2500(60) Ресанта, 2500T(63) LTE
64 Крышка панели управления для ESH-2500T(64) LTE
67 Крышка выключателя для ESH-2500T(67) LTE
69 Крышка редуктора с подшипником для ESH-2500(42,43) TOPN, 2500(20) Ресанта LTE
73 Плавный пуск KRD-718 16A 250V для ESH-2500(71) Ресанта, 2500T(73) LTE
