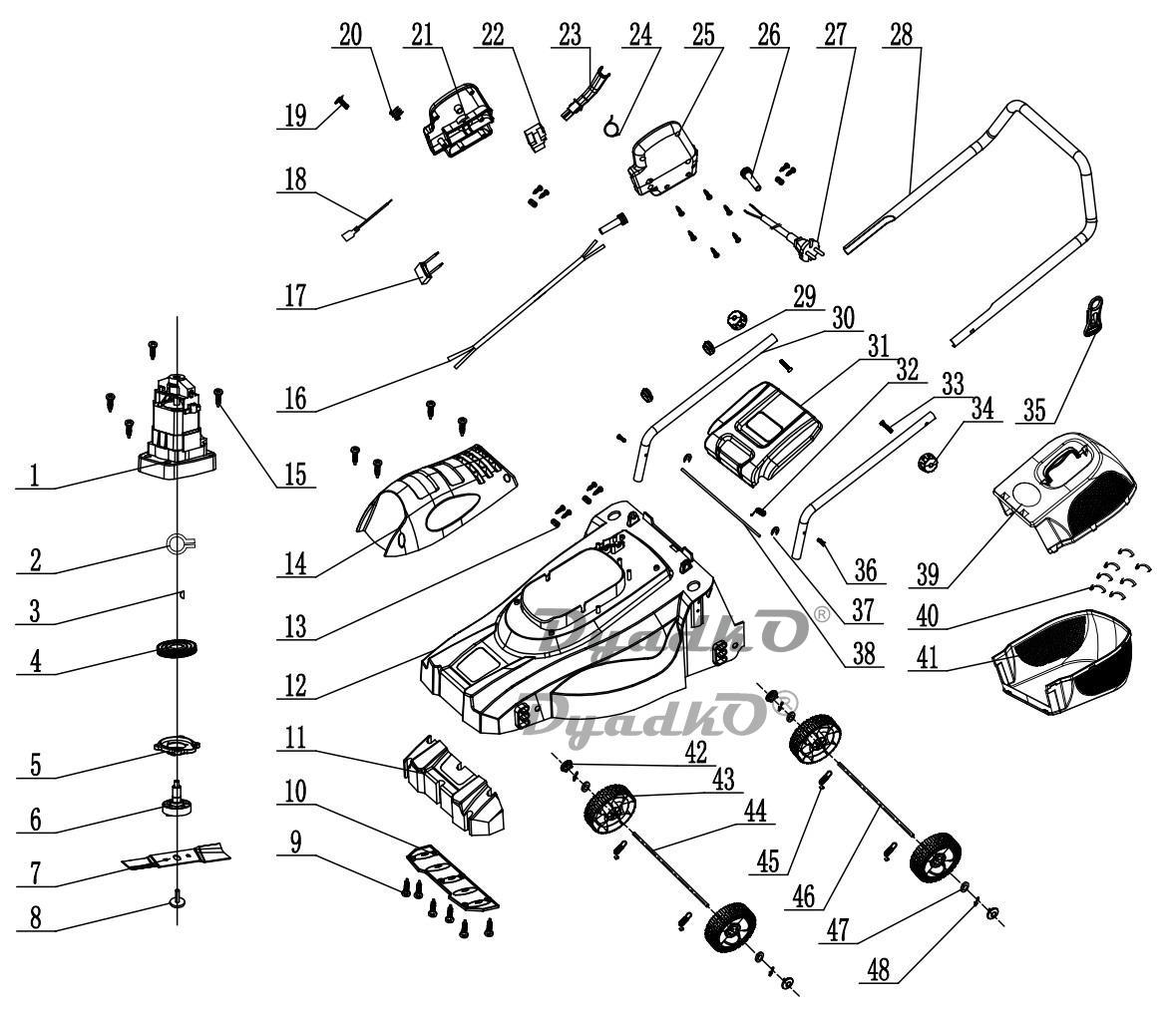

Схема HUTER ELM-1100 (YAT) (SAF) (QYV) (HTT) ELM-1100 (QYV 70/4/2) (с QYV021)

1 Электродвигатель для КР-1200ЭП(1) Ресанта QYV, ELM-1000, 1100, 11A32(1) c QYV021
3 Шпонка 12x4x5R
4 Шестерня для ELM-1100(46-3) c QYV015,1000,1100,11A32 (4) c QYV021,КР-1200ЭП(4) Ресанта QYV
5 Крышка редуктора для ELM-1100(46-4,5) c QYV015,1000,1100,11A32 (5) c QYV021,КР-1200ЭП(5) Ресанта QYV
6 Кронштейн крепления лезвия для ELM-1100(46-6) с QYV015, 1000,1100,11A32(6),2000(25) c QYV021
7 Лезвие L=320мм для ELM-1000, 1100, 11A32(7) c QYV021
8 Винт крепления лезвия для ELM-1000(7),1400(41),1800(23),1100(48) с QYV015
17 Предохранитель автоматический 5A для ELM-1100(29) c QYV015,ELM-1000,1100,11A32(17) c QYV021
19 Кнопка для ELM-1000, 1100, 11A32(19) c QYV021
20 Пружина 1х18х32мм кнопки для КР-1500ЭТ(51) Ресанта QYV, ELM-1000, 1100, 11A32(20) c QYV021
21 Крышка блока управления (верх) для КР-1500ЭТ(52) Ресанта QYV, ELM-1000, 1100, 11A32(21) c QYV021
22 Выключатель HD04 13A 250V для ELM-1000,1100,11A32(22) c QYV021,КР-1200ЭП(22), 500ЭТ(54) Ресанта QYV
23 Рычаг блока управления для ELM-1000, 1100, 11A32(23) c QYV021
24 Пружина 1,2х23х14мм рычага для КР-1500ЭТ(53) Ресанта QYV, ELM-1000, 1100, 11A32(24) c QYV021
25 Крышка блока управления (низ) для КР-1500ЭТ(57) Ресанта QYV, ELM-1000, 1100, 11A32(25) c QYV021
28 Ручка верхняя для ELM-1400(23) с QYV018, ELM-1000,1100,11A32(28) c QYV021
30 Ручка нижняя для ELM-1000, 1100, 11A32(30) c QYV021
31 Крышка задняя для ELM-1100(36) c QYV014, ELM-1000,1100,11A32(31) c QYV021
32 Пружина 2х11х47мм крышки задней для ELM-1000, 1100, 11A32(32) c QYV021
33, 34 Пластиковый вентиль для ELM-1000, 1100, 11A32(33,34) c QYV021
38 Ось задней крышки 6х194мм для ELM-1000, 1100, 11A32(38) c QYV021
39, 41 Травосборник в сборе для ELM-1000 QYV,1100,11A32(39) c QYV021
42 Колпак колеса для ELM-1000, 1100, 11A32(42) c QYV021
43 Колесо D=123мм для ELM-1100(8) c QYV015,1000,1100,11A32(43) c QYV021,КР-1200ЭП(43) Ресанта QYV
44 Ось передняя 7х325мм для ELM-1100(5) с QYV014,1000,1100,11A32 (44) c QYV021, КР-1500ЭТ(25) QYV
45 Пружина 1,5х12х22мм оси колеса для ELM-1400T(21,65) c QYV018,1000,1100,11A32(45) c QYV021
46 Ось задняя 7х368мм для ELM-1000, 1100, 11A32(46) c QYV021
_ Угольная щётка 6х9х15мм для ЛШМ-75/800(44) KNT, ELM-1000,1100,11A32 c QYV021, КР-1200ЭП Ресанта QYV
б/н Коробка цветная для ELM-1100 QYV
б/н Коробка цветная для ELM-11A32 QYV
