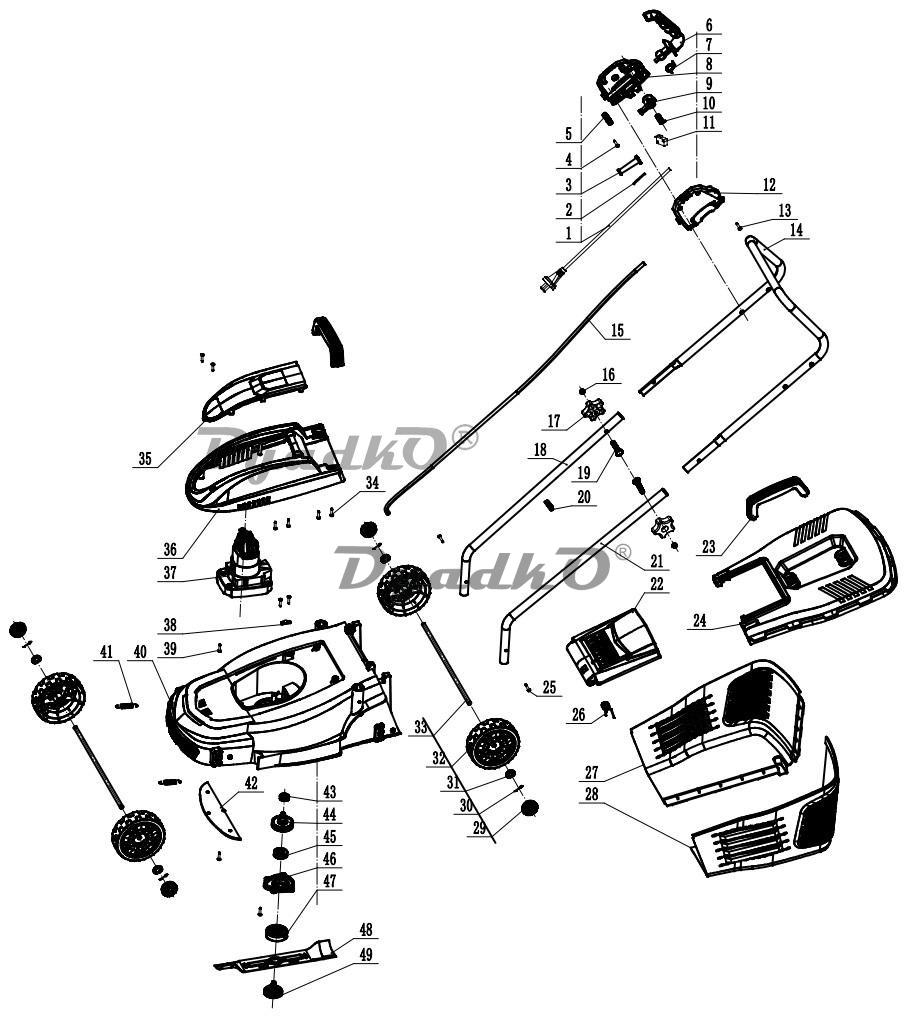

Схема HUTER ELM-1100 (YAT) (SAF) (QYV) (HTT) ELM-1100 (HTT 70/4/2)

6 Рычаг блока управления для ELM-1000, 1100, 32, 11А32,1300/33(6) HTT
7 Пружина 1,2х19х4мм возвратная рычага для ELM-1000, 1100, 32, 11А32, 1300/33(7) HTT
8 Корпус блока управления верх для ELM-1000, 1100, 32, 11А32, 1300/33(8) HTT
9 Кнопка включения для ELM-1000,1100, 32, 11А32, 1300/33(9) HTT
10 Пружина 0,4х9х45мм кнопки для ELM-1000, 1100, 32, 11А32, 1300/33(10) HTT
11 Микровыключатель 16А 250V для ELM-1000, 1100, 32, 11А32(11) HTT
12 Корпус блока управления низ для ELM-1000, 1100, 32, 11А32,1300/33(12) HTT
14 Ручка верхняя для ELM-1000, 1100, 32, 11А32, 1300/33(14) HTT
16, 17, 19 Пластиковый вентиль для ELM-1000, 1100, 32, 11А32, 1300/33(16,17,19) HTT
18, 21 Ручка нижняя для ELM-1000, 1100, 32, 11А32, 1300/33(18,21) HTT
22 Крышка задняя для ELM-1000, 1100, 32, 11А32, 1300/33(22) HTT
23 Ручка травосборника для ELM-1000, 1100, 32, 11А32, 1300/33(23) HTT
24, 27, 28 Травосборник в сборе для ELM-1000, 1100, 32,11А32(24,27,28), 1300/33(24,26,27) HTT
26 Пружина 1,5х15х11мм крышки травосборника для ELM-1000, 1100, 32, 11А32 (26), 1300/33(25) HTT
29 Колпак колеса для ELM-1000, 1100, 32, 11А32(29), 1300/33(28) HTT
32 Колесо D=120мм для ELM-1000, 1100, 32, 11А32(32), 1300/33(31) HTT
33 Ось 7х335мм для ELM-1000, 1100, 32, 11А32(33), 1300/33(32) HTT
35, 36 Крышка корпуса для ELM-1000, 1100, 32, 11А32(35,36) HTT
37 Электродвигатель для ELM-1000, 1100, 32, 11А32(37) HTT
37-1 Угольная щётка 5,4х9,6х15,4мм для ELM-1000, 1100, 32, 11А32, 1300/33(б/н) HTT
40 Корпус (желтый) для ELM-1100, 11A32, 32(40), 1300-33(37) HTT
41 Пружина 1,3х12х22мм оси колеса для ELM-1000, 1100, 32, 11А32(41), 1300/33(38) HTT
43-45 Зубчатое колесо для ELM-1000, 1100, 32, 11А32(43-45), 1300/33(40-42) HTT
46 Крышка редуктора для ELM-1000, 1100, 32, 11А32(46), 1300/33(43) HTT
47 Кронштейн крепления лезвия для ELM-1000, 1100, ELM-32, 11А32(47), 1300/33(44) HTT
48 Лезвие L=315мм для ELM-1000, 1100, 32, 11А32(48), 1300/33(45) HTT
49 Болт крепления лезвия для ELM-1000, 1100, 32, 11А32(49), 1300/33(46) HTT
б/н Коробка цветная для ELM-1100 HTT
б/н Коробка цветная для ELM-32 HTT
