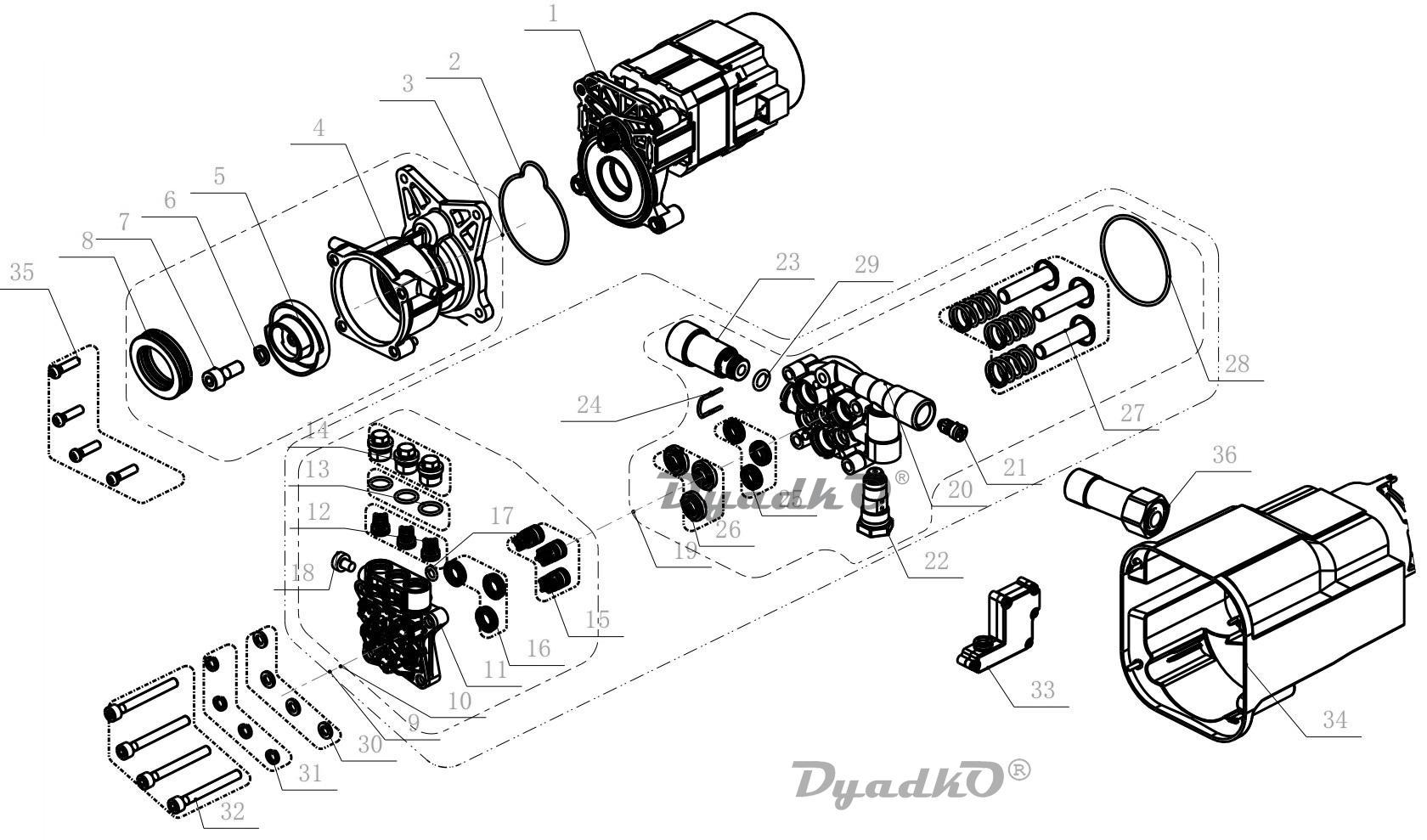

Схема HUTER W150-MF (YLV 70/8/26) Насос и двигатель (YLV 70/8/26)

1 Электродвигатель для W150-MF(1) YLV
2 Уплотнительное кольцо для М135-PW, W105-QD, W165-QL(C3) ,W165-ARV(C3), W150-MF(2) YLV
4 Корпус насоса для W150-MF(4) YLV
5 Упорная шайба подшипника для W105-Р(B4) ,W150-MF(5) YLV
8 Подшипник упорный 51106
11 Крышка насоса для W105-Р(A1.5) , W150-MF(11) YLV
12 Малый клапан в сборе для W105-Р(A1.3.1-1.3.4), W150-MF(12) YLV
13 Уплотнительное кольцо 10х1,9мм для W105-Р, W165-QL(A 1.2) YLV, W165-ARV(A1.2), W150-MF(13) YLV
14 Заглушка малого клапана для W105-Р, W165-QL(A 1.1) YL, W165-ARV(A1.1), W150-MF(14) YLV
15 Клапан впускной в сборе для W105-P(A1.7), W150-MF(15) YLV
16 Сальник 10x16x4
17 Уплотнительное кольцо 6х2мм для W105-P, M135-PW(25) c AL51, W150-MF(17) YLV
20 Основание насоса для W105-Р(A2.3), W150-MF(20) YLV
21 Малый клапан для W105-Р(А2.6), W150-MF(21) YLV
22 Перепускной клапан в сборе для W105-Р(А2.4), W150-MF(22) YLV
23 Входной штуцер для W105-P, M135-PW (19 ) c AL51, W150-MF (23) YLV
25 Сальник (Y) 10x16x4х5
26 Плунжерная втулка для W105-Р, M135-PW(22) c AL51, W150-MF(26) YLV
27 Плунжер в сборе для W105-Р(А2.7.2,3), W150-MF(27) YLV
28 Уплотнительное кольцо 60х1,9мм для W150-MF(28) YLV
29 Уплотнительное кольцо 9х2,4мм для W150-MF(29) YLV
33 Микровыключатель для W105-Р(А2.5), W150-MF(33) YLV
34 Кожух насоса для W150-MF(34) YLV
36 Выходной штуцер для W150-MF(36) YLV
б/н Пружина плунжера для W105-Р(А2.7.1) YL
б/н Уплотнительное кольцо 8,4х1,8мм для 105(все модели),135(все модели),105-Р,165-QL,165-ARV(A1.3.5) YL
б/н Сальник 17х30х7 для М2000-А(МР-07) SAN
б/н Подшипник 6302 открытый
б/н Ротор в сборе для W105-QD YL
