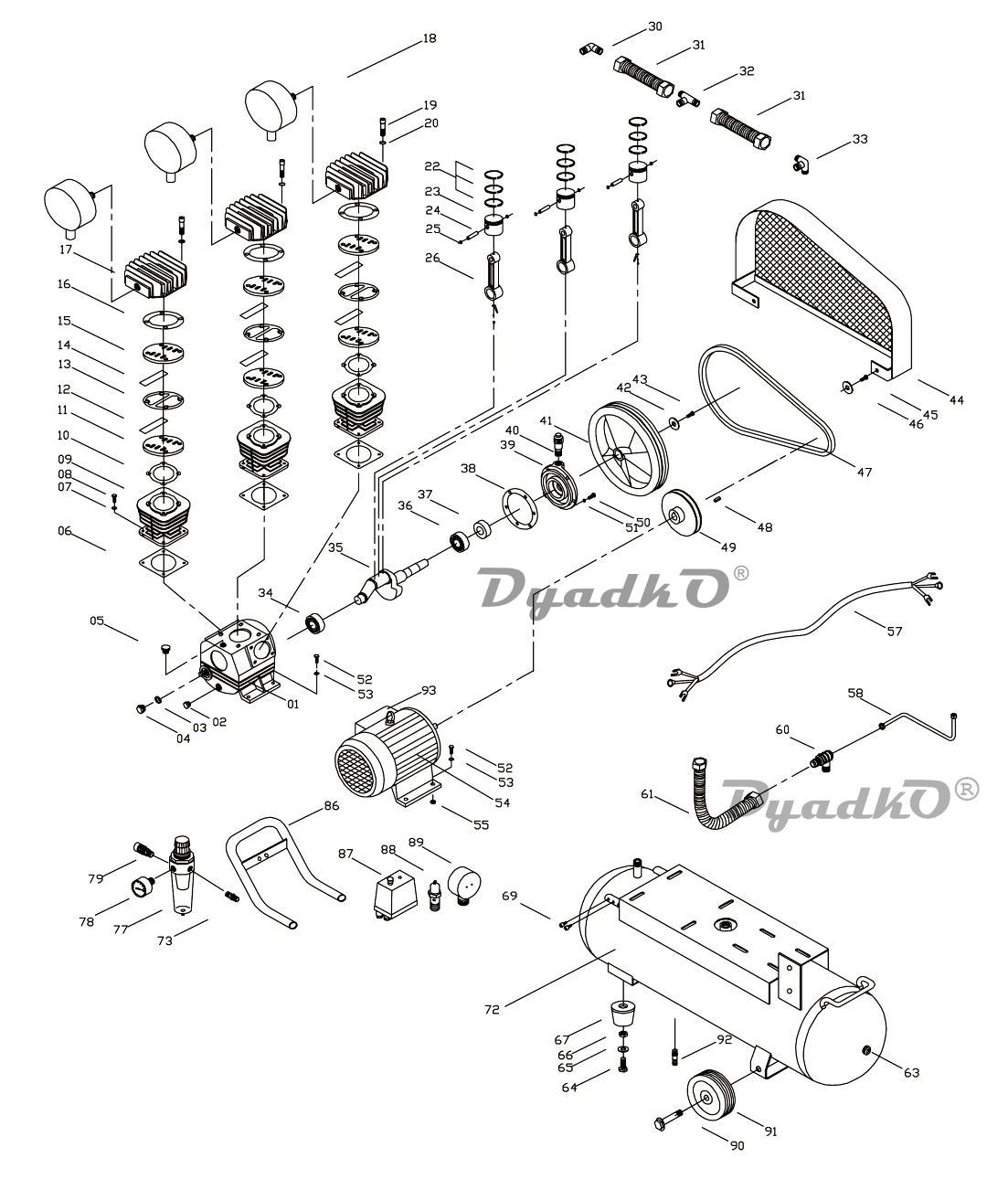

Схема QUATTRO ELEMENTI BW-500-100 BW-500-100 (771-725)

1 Картер
2 Прокладка картера
3 Крышка картера
4 Индикатор уровня масла
5 Пробка заливная
6 Прокладка цилиндра
7 Шайба
8 Болт
9 Цилиндр
10 Прокладка основания клапана
11 Основание клапана
12 Клапан
13 Прокладка межклапанная
14 Клапан
15 Основание клапана
16 Прокладка головки
17 Головка цилиндра
18 Фильтр воздушный
19 Болт
20 Шайба
22 Кольцо поршневое
23 Поршень
24 Палец поршня
25 Кольцо стопорное
26 Шатун
30 Патрубок
31 Трубка
32 Патрубок-тройник
33 Патрубок-тройник
34 Подшипник
35 Коленвал
36 Подшипник
37 Сальник
38 Прокладка корпуса подшипника
39 Корпус подшипника
40 Сапун
41 Шкив ведомый
42 Шайба
43 Болт
44 Кожух ремня
45 Болт
46 Шайба
47 Ремень
48 Шпонка
49 Шкив ведущий
50 Болт
51 Шайба
52 Болт
53 Шайба
54 Двигатель
55 Гайка
57 Шнур сетевой
58 Трубка
60 Клапан обратный
61 Трубка
63 Заглушка
64 Болт
65 Шайба
66 Гайка
67 Виброгаситель
72 Ресивер
73 Ниппель
77 Регулятор давления
78 Манометр
79 Фитинг-переходник
86 Ручка
87 Реле давления
88 Клапан предохранительный
89 Манометр
90 Болт
91 Колесо
92 Клапан сливной
* Выключатель автоматический 16A
