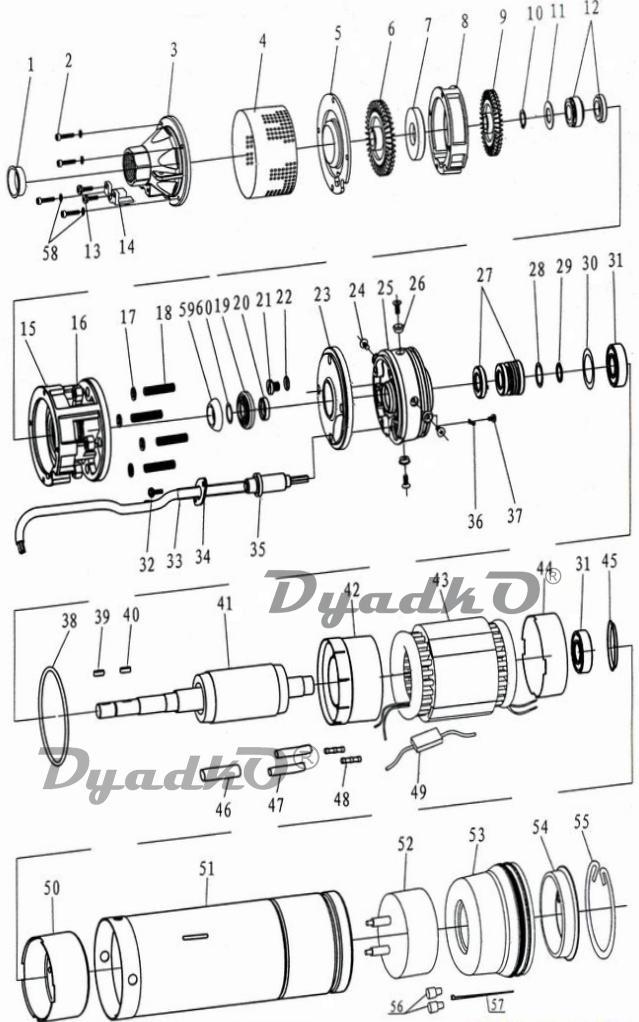

Схема ВИХРЬ СН-100 СН-100 (DOY 68/3/4)

3 Крышка насоса для СН-100(3) DOY
4 Фильтр для СН-100(4) DOY
5 Крышка корпуса крыльчатки для СН-100(5) DOY
6 Крыльчатка для СН-100(6) DOY
7 Манжета 12х38х5мм для СН-100(7) DOY
8 Корпус крыльчатки для СН-100(8) DOY
9 Крыльчатка для СН-100(9) DOY
10 Стопорное кольцо наружное D=12,5мм (нержавейка)
12 Пружинное уплотнение для СН-50, СН-100 ZJH,СН-100(12) DOY
15 Основание насоса для СН-100(15) DOY
19 Пыльник для СН-100(19) DOY
20 Сальник 16х26х6
21 Пробка малая для СН-100В(12) ZJH, 50(440 17) DMN, 60(9), 100(21) DOY
22 Уплотнительное кольцо 12х2,3 мм
23 Накладка опорная для СН-100(23) DOY
25 Крышка масляной камеры для СН-100(25) DOY
27 Пружинное уплотнение для СН-90А(21), 100(27) DOY
33-35 Кабель сетевой 4х1мм для СН-100(33-35) DOY
38 Уплотнительное кольцо 81х3,5мм для СН-100(38) DOY
40 Шпонка 12x4x4
41 Ротор L-312мм, Lраб.-130мм, D-49мм для СН-100(41) DOY
42-44,
50- 55 		Статор в сборе с гильзой L-365мм, Lраб.-130мм для СН-100(42,43,44,50-55) DOY
45 Крышка подшипника для СН-100(45) DOY
53 Маслоуловитель для СН-100(53) DOY
54 Заглушка маслоуловителя для СН-100(54) DOY
55 Стопорное кольцо D=95мм для CH-50,100В(39)ZJH,100(44),100В(35) c ZJH68,100В(31)DFP,50(440 01)DMN
б/н Коробка для СН-100 DOY
