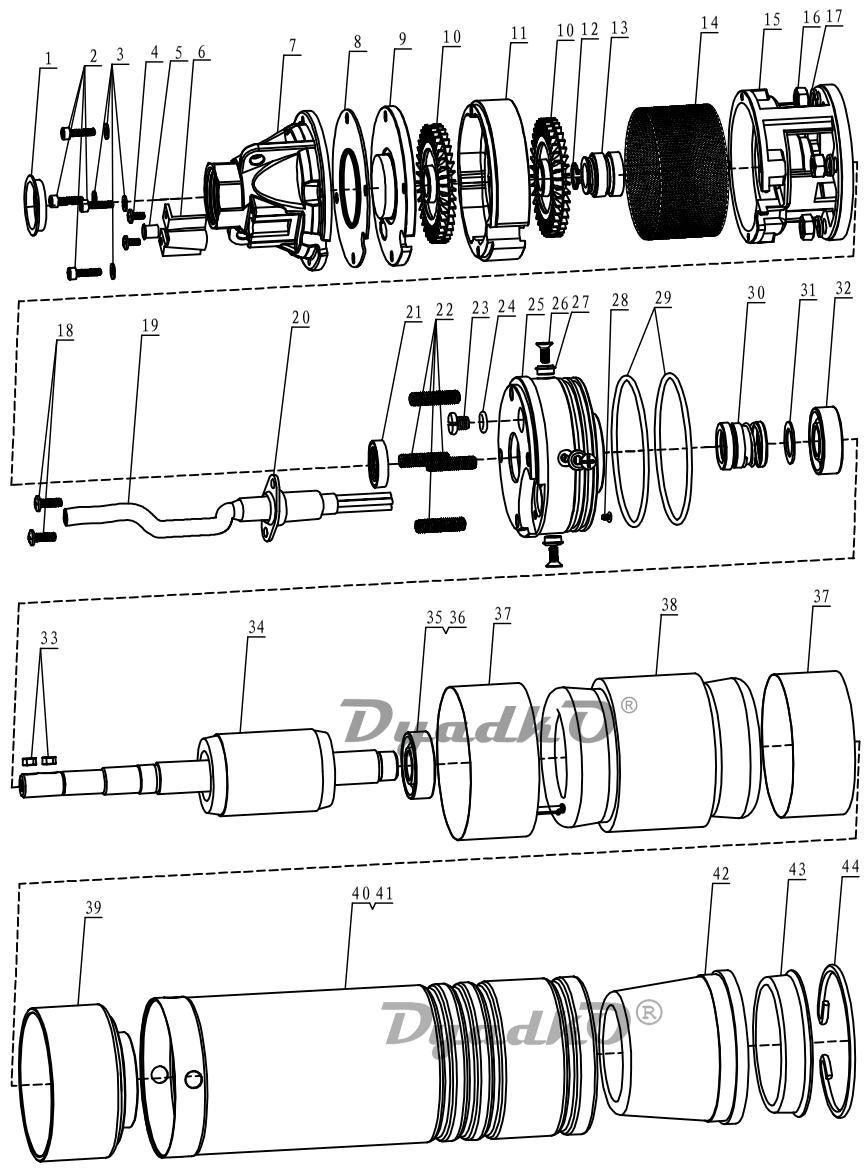

Схема ВИХРЬ СН-100 СН-100 (c ZJH68) (ZJH 68/3/4)

7 Крышка насоса для СН-100(2) до ZJH68, СН-100(7) c ZJH68, СН-50(430 11) DMN
8 Прокладка для СН-50(430 10) DMN
9 Диск насоса для СН-100
10 Крыльчатка для СН-50, СН-100(6) до ZJH68, СН-100(10) с ZJH68, СН-50(430 06) DMN
11 Корпус насоса для СН-100(7) до ZJH68, СН-100(11) с ZJH68
13 Пружинное уплотнение для СН-50,100(430 03) DMN, 60В(12) RIDA, 60(21), 60В (23) DOY
15 Основание насоса СН-50(14) ZJH, СН-100(15) с ZJH68
19, 20 Кабель сетевой 4х0,75мм для СН-100(19,20) с ZJH68
21 Сальник 16х28х5
23 Пробка малая для СН-100В(12) ZJH, 50(440 17) DMN, 60(9), 100(21) DOY
25 Крышка масляной камеры для СН-100В(17) c ZJH68
27 Втулка фиксирующая для СН-55(44013) DMN, 50(26) ZJH, 100(37) до ZJH68, (27) c ZJH68
29 Уплотнительное кольцо 77х3,5мм для СН-100(29) с ZJH68, СН-50(44014),CH-135(34)
30 Пружинное уплотнение для СН-50(29),100(27),135(39) до ZJH68,100(30), 100В(23) c ZJH68,100В(29) DFP
33 Шпонка 8х4х4
34 Ротор для СН-100(34) L=325х120мм, D=49мм с ZJH68
35, 36 Подшипник 6203 открытый
38 Статор Lраб=120 мм,dраб=50 мм, для СН-100(38) с ZJH68
39 Нижнее основание двигателя для СН-100(39) с ZJH68, СН-100В(27) DFP
42 Маслоуловитель для СН-50, 100 BW, СН-100(42) с ZJH68, СН-100В(29) DFP
43 Заглушка маслоуловителя для СН-100В(34) c ZJH68
б/н Опорное кольцо основания насоса для СН-100 DMN, с ZJH68
б/н Конденсатор 45мкФ 450V h=90мм ф50мм
б/н Фильтр для СН-50(430 05) DMN
