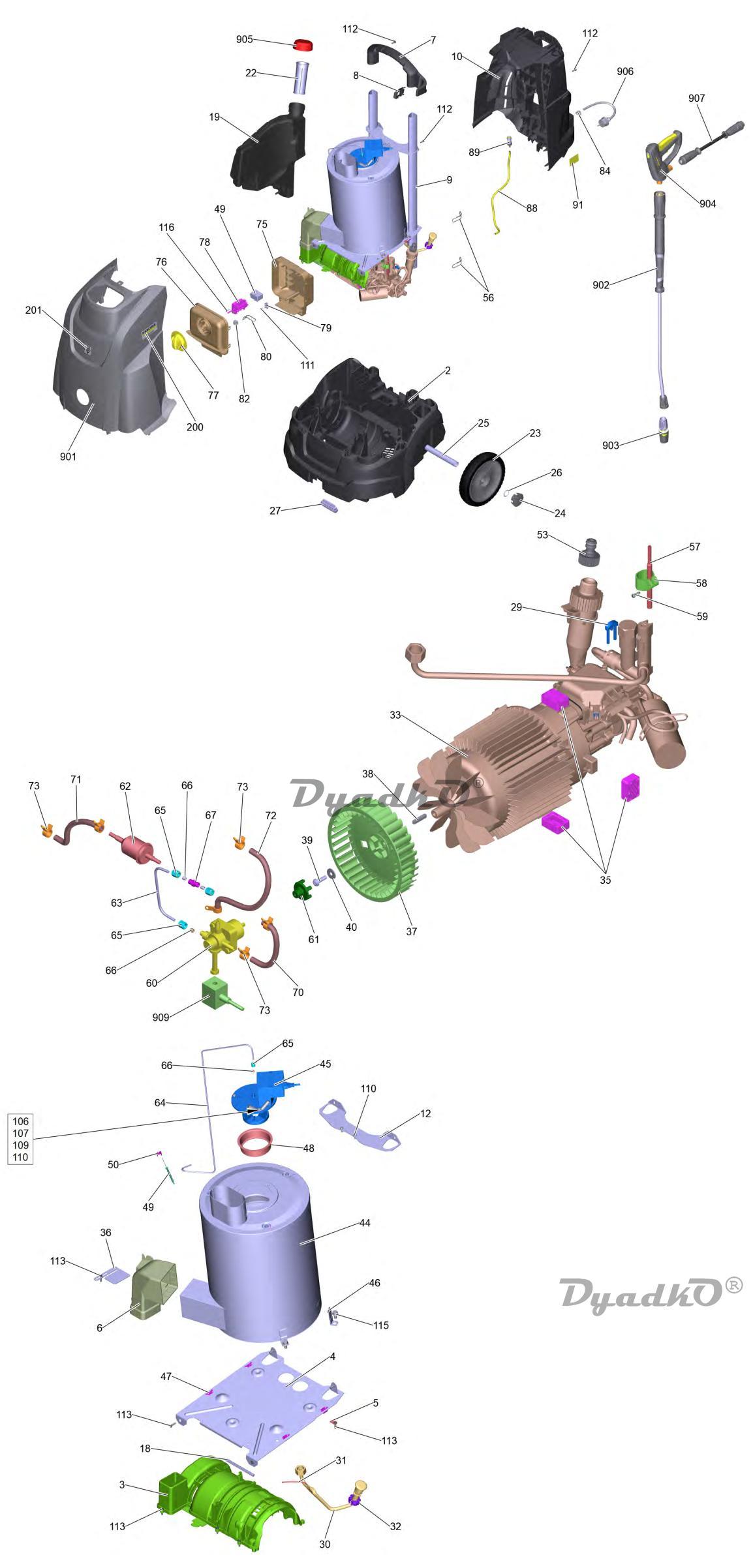

Схема KARCHER HDS 5/11 U (1.064-900.0) (версия 2.064-ХХХ.0) Перечень запасных деталей HDS 5/11 U *EU (2.064-ХХХ.0)

2 Шасси HDS U
3 Воздухопровод HDS U
4 Металлический лист HDS upright
5 Листовой металл быстродействующий затвор
6 Адаптер для воздуходувка
7 Ручка
8 Держатель струйной трубки HDS 5/11 5/13
9 Штанга ведущая дуга HDS upright U
10 Задняя стенка для замены HDS upright
12 Листовой металл ведущая дуга
18 Стержень
19 Бак топлива HDS upright
22 Фильтр
23 Колесо в сборе
24 Набор колпак колеса
25 Ось колеса HDS upright
26 Стопорная шайба
27 Опора
29 Крюк
30 Трубопровод в сборе HDS-U
31 Кабель теплового реле
32 Резиновый амортизатор
33 Насосный агрегат HDS U 5/11 *EU
35 Резиновый пуфер
36 Воздушный клапан HDS upright
37 Крыльчатка вентилятора
38 Призматическая шпонка 5x5x28
39 Винт M6X20-ZNBHL (Precote 30-3)
40 Шайба 6-200HV-A2E IS07093-1
44 Прямоточный котел
45 Горелка комплектный
46 Держатель
47 Гайка М8
48 Жаровая труба
49 Терморегулятор фиксированный
50 Держатель датчика
53 Соединительный элемент 3/4
56 Ленточный хомут для крепления кабелей
57 Запасной герконовый выключатель
58 Хомут
59 Винт со сферо-цилиндрической головкой 4,
60 Топливный насос
61 Муфта топливного насоса
62 Фильтр топливный
63 Топливопровод
64 Трубопровод топливо
65 Накидная гайка A 4-LL
66 Врезное кольцо D4
67 Болтовое соединение
70 Шланг топливо 130mm
71 Шланг топливо 180mm
72 Шланг топливо 230mm
73 Фиксатор шланга
75 Пол распределительный щит
76 Крышка распределительный щит HDS upright
77 Вращающаяся ручка
78 Поворотный выключатель только для замены
79 Плоский штекер
80 Хомут для кабеля
82 Клемма для кабеля 0,08-2,5мм2
84 Крепёж кабеля
88 Шланг DN 5
89 Фильтр
91 Предупредительная надпись
93 Табличка жидкое топливо einfuellen
106 Плоский штепсель
107 Зубчатый диск A5,3-FSt-A3E DIN 6797
109 Кабель 1,5X1240-GG
110 Винт M5xl2 -St-P2R (ln6Rd)
111 Винт 4x12 -10.9-R2R (IN6RD)
112 Винт М6х16 -St-R3R (ln6Rd)
113 Винт 5x20 -10.9-R2R (ln6Rd)
115 Винт с 6-гранной головкой М8х16
116 Винт с потайной головкой М4Х16 -8.8-P2R
200 Табличка логотип L Professional
201 Табличка печать L Professional
901 Крышка HDS 5/11*
902 Струйная трубка TR 840 mm
903 Тройное TR сопло 035
904 Разбрызгиватель EASY! Force Advanced
905 Крышка бака
906 Кабель с вилкой для замены
907 Шланг TR DN6 25МРа Ют
909 Катушка топливного насоса
