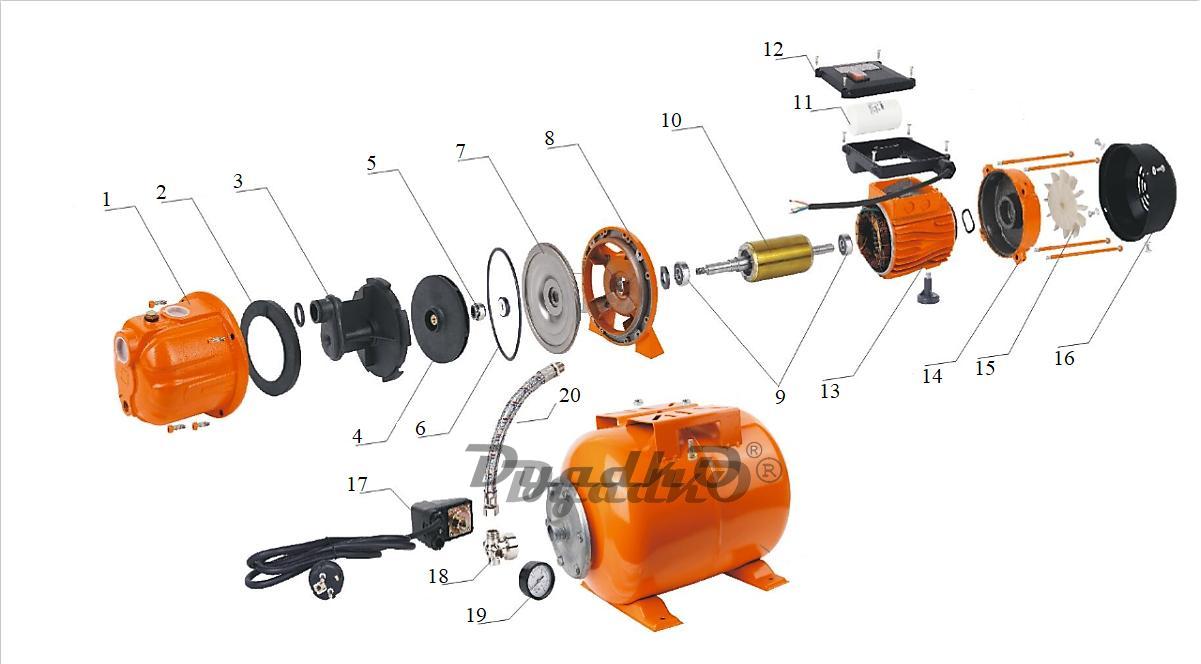

Схема ВИХРЬ АСВ-1200/24Ч АСВ-1200/24Ч (DAF 68/1/9)

1 Корпус насоса для АСВ-1200/24Ч DAFU
2 Дефлектор для АСВ-1200/24Ч(7),ПН-1100Ч(9),АСВ-1200/24Ч DAFU
4 Импеллер ПН-1100Н(13),1100Ч(12)SW,1100Н(12),АСВ-1200/24H(10),1200/24(11)с SW41,1100Н,1100Ч(5)FLT,ПН-
5 Пруж. уплот. АСВ,ПН-900,1100Ч(13),1100Н(14)SW,ПН-1100Н,1100Ч(6),АСВ-800/20Ч,ПН-600Н(13)FLT,АСВ-12,ПН
6 Уплотнительное кольцо D=3,5х135мм для АСВ, ПН
7 Уплотняющая пластина для АСВ, ПН-900, ПН-1100Н, 1100Ч FLT
8 Передняя крышка мотора для АСВ-1200/24Ч DAFU
9 Подшипник 6201 RS, Z
10 Ротор L=210мм, Lраб.=80мм, D=50мм для АСВ-1200/24Ч DAF
11 Конденсатор 20 мФ
12 Соединительная коробка с выключателем для АСВ-1200/24Ч DAFU
13 Статор в сборе с корпусом мотора Lраб.=80мм для АСВ-1200/24Ч DAF
14 Задняя крышка для АСВ-1200/24Ч DAFU
15 Вентилятор для ПН-370,АСВ-370/20Ч(20) SW, АСВ-1200/24Ч DAFU, ПН-370(14) LES
16 Крышка вентилятора для АСВ,ПН-1100Н SW,ПН-1100Н(51),1100Ч(54) FLT,АСВ-1200/24Ч DAFU
17 Выключатель давления для АСВ SW,АСВ-1200/24Ч DAFU
18 Пятиходовая муфта для АСВ JN, SW, АСВ-1200/24Ч DAFU, АСВ-800/20Ч(52) FLT
19 Манометр для АСВ JN, SW, DAFU
б/н Коробка 510x278x507 для АСВ-1200/24Ч DAF
