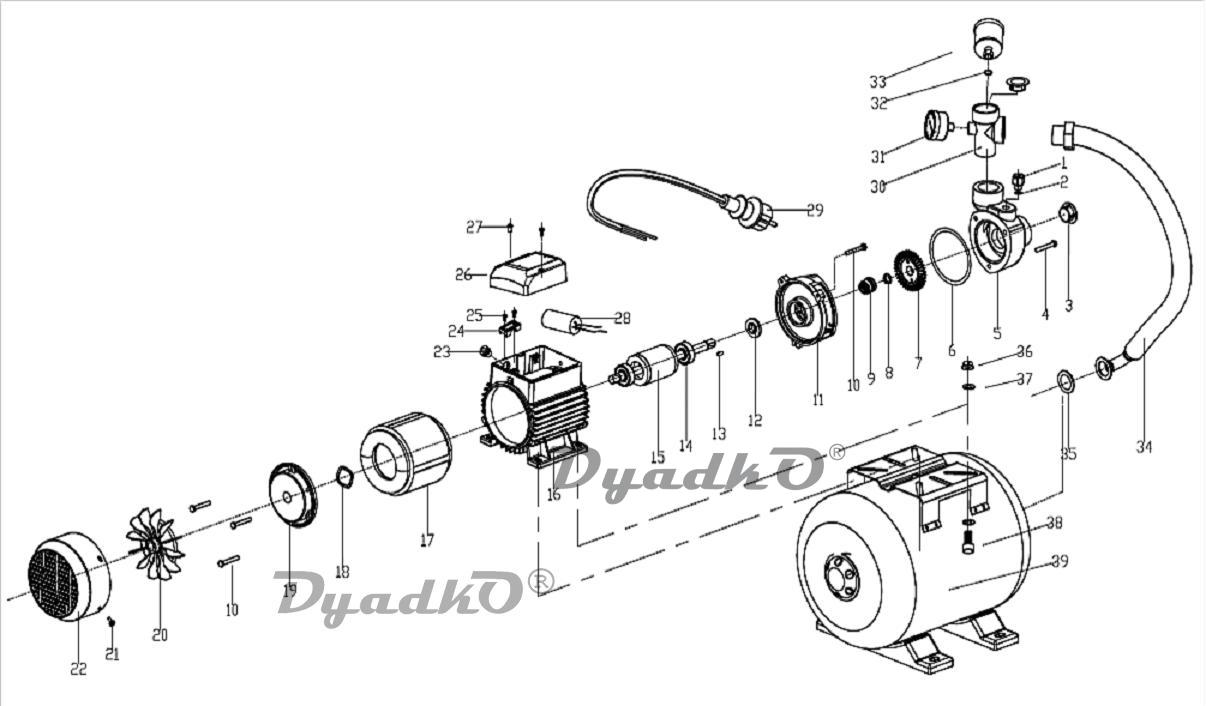

Схема (деталировка) насосные станции ВИХРЬ АСВ-370/20Ч АСВ-370/20Ч (SWV 68/1/10). Подбор по модели, низкие цены в интернет-магазине Дядько.ру с доставкой по Москве и всей России

5	Корпус насоса для АСВ370/2Ч(6),АСВ-370/20Ч(5) SW
6	Уплотнительное кольцо для ПН-370(9) FLT,АСВ-370/20Ч(6) SW, ПН-370(8) LES
7	Крыльчатка для ПН-370(7),АСВ-370/20Ч(7) SW, ПН-370(5) FLT, ПН-370(5) LES
9	Пружинное уплотнение для ПН-650(8),АСВ-370/20Ч(9) SW
15	Ротор L=210мм, Lраб.=51мм, D=47мм для АСВ-370/20Ч(15) SWV
16	Корпус мотора для АСВ-370/2Ч, АСВ-370/20Ч(17) SW,ПН-370(17) FLT
17	Статор Lраб.=50мм для ПН-370,АСВ-370/20Ч(16) SWV
19	Задняя крышка двигателя для ПН-370(26) FLT,АСВ-370/20Ч(19) SW,ПН-370(18),АСВ-370/2Ч(20)с SW34
20	Вентилятор для ПН-370,АСВ-370/20Ч(20) SW, АСВ-1200/24Ч DAFU, ПН-370(14) LES
22	Кожух вентилятора для ПН-370(22),АСВ-370/2Ч(24)с SW34, АСВ-370/20Ч(22) SW
26	Крышка соединительной коробки для ПН-370,650(27),АСВ-370/20Ч(26)SW,ПН-370,650(19)FLT,370,650(17)LES
28	Конденсатор 12 мФ
30	Соединитель для АСВ-370/20Ч(30) SW
31	Манометр для АСВ JN, SW, DAFU
34	Гибкая подводка для АСВ-370/20Ч(34) L-430 mm SW
б/н	Коробка цветная 460x280x515 для АСВ-370/20Ч SWV
