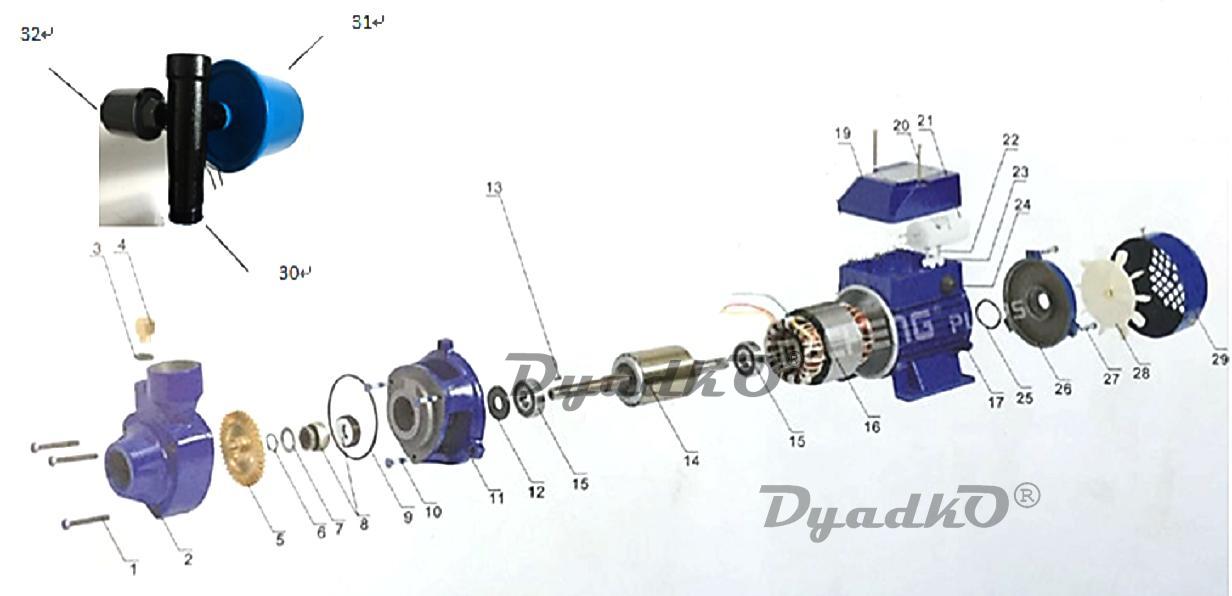

Схема ВИХРЬ АСВ-370/2Ч АСВ-370/2Ч (DAF 68/1/8)

2 Корпус насоса для АСВ370/2Ч(6),АСВ-370/20Ч(5) SW
3 Уплотнительное кольцо 7x2,5мм для ПН-370,ПН-650(3) FLT, ПН-370, 650(4) LES
4 Болт для ПН-370(1),ПН-650(1) SW, ПН-370,ПН-650(4) FLT, ПН-370, 650(3) LES
5 Крыльчатка для ПН-370(7),АСВ-370/20Ч(7) SW, ПН-370(5) FLT, ПН-370(5) LES
6 Стопорное кольцо наружное d=11mm
8 Пружинное уплотнение для ПН-370, 650(7) LES, 370(8) SWV, 370, 650(8) FLT
9 Уплотнительное кольцо для ПН-370(9) FLT,АСВ-370/20Ч(6) SW, ПН-370(8) LES
11 Передняя крышка электродвигателя для ПН-370(9) SW, ПН-370(11) FLT, ПН-370(9) LES
12 Прокладка для АСВ-370/2Ч(12) DAFU, ПН-370(23) LES
14 Ротор L=205мм, Lраб.=51мм, D=47мм для АСВ-370/2Ч(14) DAF
15 Подшипник 6201 RS, Z
16,17 Статор в сборе с корпусом мотора Lраб.=50мм для АСВ-370/2Ч(16,17) DAFU
19 Крышка соединительной коробки для ПН-370,650(27),АСВ-370/20Ч(26)SW,ПН-370,650(19)FLT,370,650(17)LES
21 Конденсатор 10мкФ 450В
24 Уплотнение сетевого провода для АСВ-370/2Ч(24) DAFU
25 Пружинная шайба для СН-50Н(17),ФН-250(24) DOY,АСВ,ПН-370,900,1100Н(27),1100Ч(26),ПН-600Н(23)FLT,ПН-1
26 Задняя крышка электродвигателя для АСВ-370/2Ч(26) DAFU
28 Вентилятор для ПН-370,АСВ-370/20Ч(20) SW, АСВ-1200/24Ч DAFU, ПН-370(14) LES
29 Кожух вентилятора для ПН-370(22),АСВ-370/2Ч(24)с SW34, АСВ-370/20Ч(22) SW
30 Четырехходовая муфта для АСВ-370/2Ч(30) DAFU
31 Гидроаккумулятор в сборе 2Л для АСВ370/2Ч(32)
32 Гидрореле для АСВ-370/2Ч(32) DAFU
б/н Коробка цветная 298х298х178 для АСВ-370/2Ч DAF
