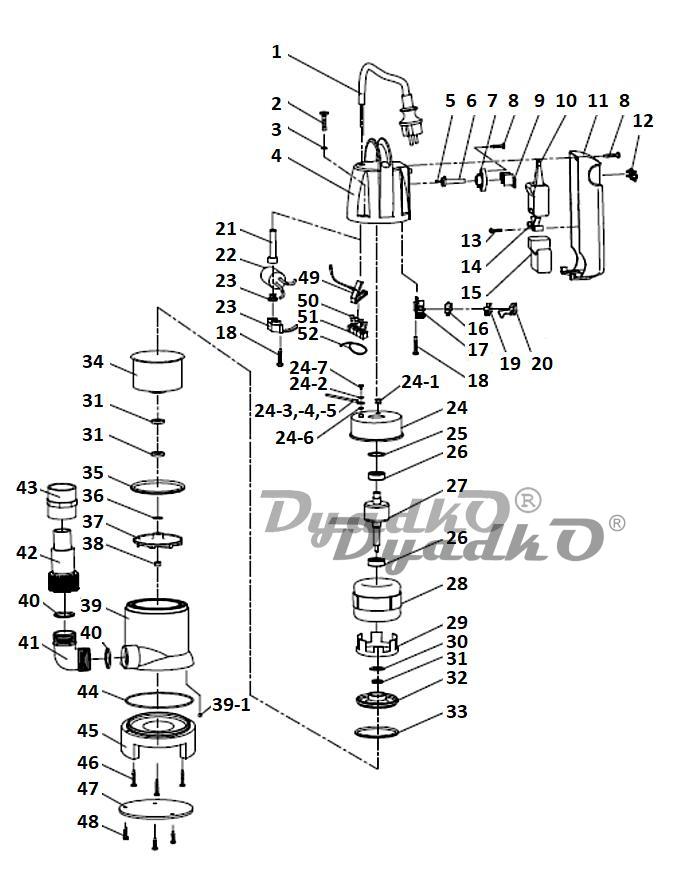

Схема ВИХРЬ ДН-900 (SMT, JNV, FLT) ДН-900 (JNV 68/2/3)

1 Сетевой кабель для ДН-550Н,ДН-750,ДН-900,ДН-1100Н
4 Корпус верхний для ДН-900 (4)
9 Дефлектор для ДН-900 (9)
10 Верхний поплавок для ДН-900 (10)
11 Корпус поплавка для ДН-900 (11)
12 Дефлектор для ДН-900 (12)
15 Нижний поплавок для ДН-900 (15)
16 Микровыключатель для ДН-900 (16)
21 Оболочка кабеля D=6,5мм для ДН-1100(6) SWV, ДН-400, ДН-750
22 Конденсатор 8мкФ для ДН-400 до SW41,900 JN,ДН-400(33) FLT, ДН-350(6) SMT
23 Кронштейн для ДН-1100(39) FLT
24 Верхний кожух мотора для ДН-400,ДН-550Н,ДН-750,ДН-900 JN
25 Пружинная шайба для ДН-350(10),750(11)SMT,ДН-550(6) FLT, ДН-400,550Н,750,900, ФН-250(21),450,750(25)
26 Подшипник 6201 RS, Z
27 Ротор L=129мм, Lраб.=45мм, D=46мм для ДН-900(27) JNV
28 Статор Lраб.=45мм для ДН-900(28) JNV
29 Вкладыш аллюминиевый для ДН-550Н,ДН-750
30 Шайба для ДН-550Н,ДН-900
31 Сальник 12х24х4,5
34 Нижний кожух мотора для ДН-550Н,ДН-900 JN
35 Уплотнительное кольцо вкладыша для ДН-1100(20), 1100Н(25) JNV, ДН-400,550Н,750,900
37 Крыльчатка D=97мм, H=23,3мм для ДН-900(37) JN, ДН-1100Н(33) до SW41
38 Гайка самоконтрящаяся М8
39 Корпус нижний для ДН-900 (39)
40 Уплотнительное кольцо выходного колена (штуцера) для ДН
41 Выходное колено для ДН-400,550Н,750,900,1100Н до SW41,ДН-400,750(15),550Н(37),900(51),1100Н(39) FLT
42 Выходной штуцер для ДН-400,550Н,750,900,1100Н до SW41,ДН-400,750(17),550Н(35),900(53),1100Н(37) FLT
43 Муфта для ДН-400,ДН-750,ДН-900 (43)
44 Уплотнительное кольцо 5х90 мм
45 Основание для ДН-900 (45)
47 Опорный диск основания для ДН-900 (47)
51 Колодка для ДН-400,ДН-900
б/н Зажим кабеля для ДН-1100(9) SWV, ДН-400
