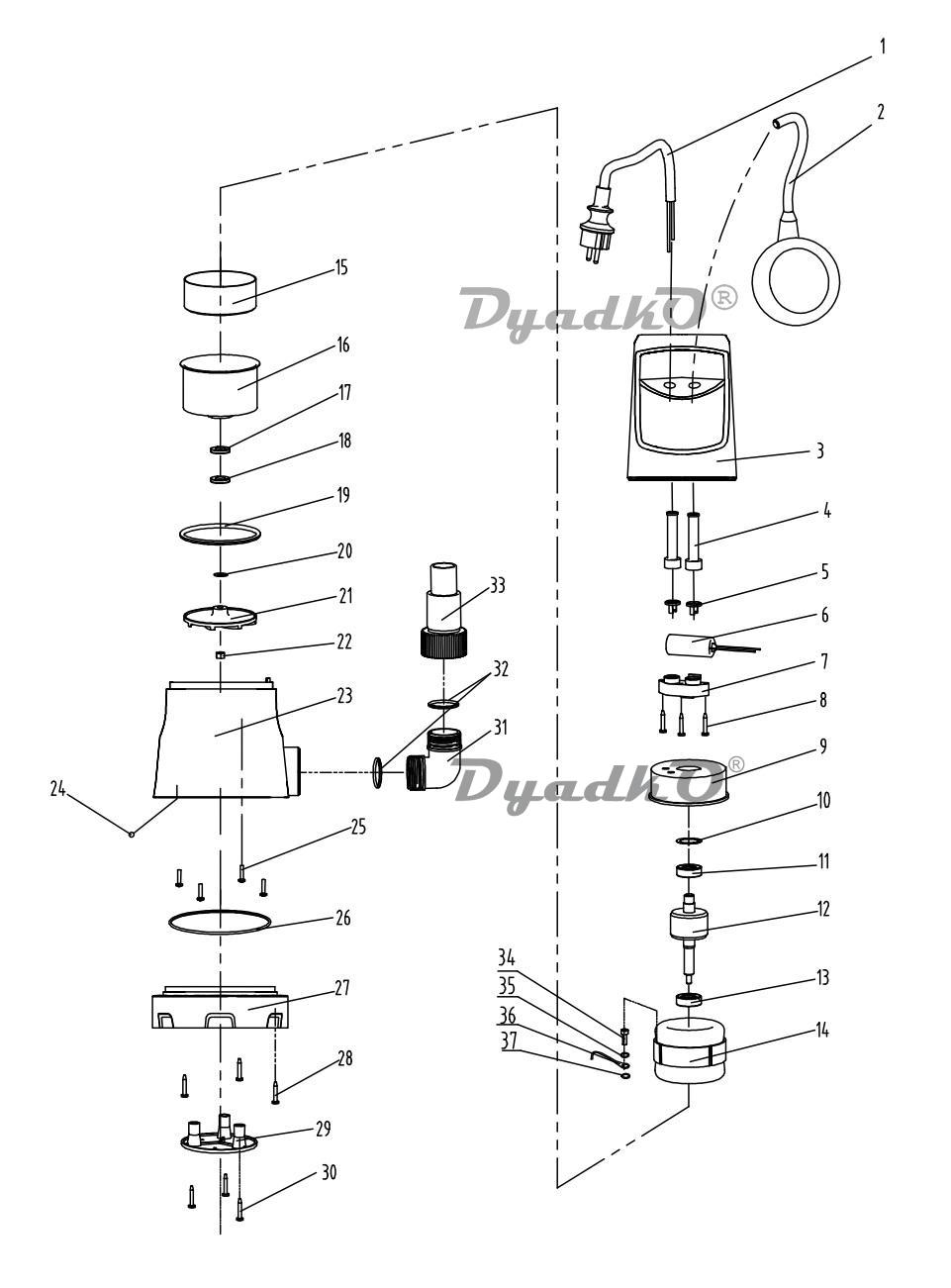

Схема ВИХРЬ ДН-133/5 ДН-133/5 (SMT 68/2/8)

1 Сетевой кабель для ДН-400 3x0,75мм2
2 Поплавок для ДН-350(2) SMT, ДН-250(2) FLT
3 Корпус верх для ДН-350(3) SMT
4 Оболочка кабеля D=6,5мм для ДН-1100(6) SWV, ДН-400, ДН-750
5 Зажим кабеля ДН-750,1100Н SW,ДН-750(40,41),1100Н(13),400(34,35)FLT
6 Конденсатор 8мкФ для ДН-400 до SW41,900 JN,ДН-400(33) FLT, ДН-350(6) SMT
9 Верхний кожух мотора для ДН-350(9) SMT
10 Пружинная шайба для ДН-350(10),750(11)SMT,ДН-550(6) FLT, ДН-400,550Н,750,900, ФН-250(21),450,750(25)
11, 13 Подшипник 6201 RS, Z
12 Ротор L=107мм, Lраб.=29мм, D=47мм для ДН-350(12) SMT
14-18 Статор в сборе с нижним кожухом мотора Lраб.=25мм для ДН-350(14-18) SMT
17,18 Сальник 12х24х4,5
19 Уплотнительное кольцо 5х90 мм
20 Регулировочная шайба для ДН-400(23), 550(24) FLT, 750(23) SMT, 1100(28) SWV
21 Крыльчатка D=91мм, h=28мм для ДН-350(21) SMT
23 Корпус низ для ДН-350(23) SMT
26 Уплотнительное кольцо 105х3мм для ДН-350(26) SMT
27 Основание для ДН-350(27) SMT
29 Опорный диск основания для ДН-900(53) SMT
31 Выходное колено для ДН-350(31) SMT, ДН-250(13) FLT
32 Уплотнительное кольцо 35х2,5мм для ДН-350(32) SMT
33 Выходной штуцер для ДН-350(33) SMT, ДН-250(15) FLT
б/н Коробка цветная для ДН-350 SMT 180х150х300
