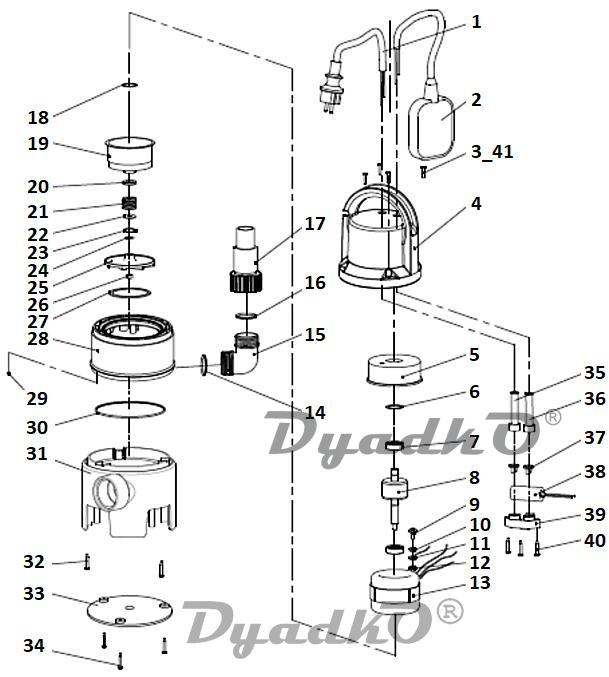

Схема ВИХРЬ ДН-350 ДН-350 (FLT 68/2/8)

1 Сетевой кабель для ДН-400 3x0,75мм2
2 Поплавок для ДН
4 Корпус верх для ДН-1100(4) FLT
5 Верхний кожух мотора для ДН-250(4), 300,400,550(5) FLT
6 Пружинная шайба для ДН-350(10),750(11)SMT,ДН-550(6) FLT, ДН-400,550Н,750,900, ФН-250(21),450,750(25)
7 Подшипник 6201 RS, Z
8 Ротор L=124мм, Lраб.=30мм, D=46,4мм для ДН-300(8), ДН-350(8) FLT
13 Статор для ДН-300(13), ДН-350(19) Lраб-28мм ф47мм FLT
14, 16 Уплотнительное кольцо выходного колена (штуцера) для ДН
15 Выходное колено для ДН-400,550Н,750,900,1100Н до SW41,ДН-400,750(15),550Н(37),900(51),1100Н(39) FLT
17 Выходной штуцер для ДН-400,550Н,750,900,1100Н до SW41,ДН-400,750(17),550Н(35),900(53),1100Н(37) FLT
18 Шайба 21х31,5х1 для ДН-350(18) FLT, ДН-1100(18), 1100Н(22) JNV
19 Нижний кожух мотора для ДН-350(19) FLT, ДН-300(18) до FLT14
20 Сальник 12х24х4,5
21, 22 Пружинное уплотнение для ДН-300,400(20),550Н,1100Н(26),750(22),900(38), 550(20) FLT
25 Крыльчатка D=92мм, H=14,2мм для ДН-350(25) FLT
27 Уплотнительное кольцо 5х90 мм
28 Корпус низ для ДН-350(28) FLT
30 Уплотнительное кольцо основания для ДН-1100(30) FLT
31 Основание для ДН-1100(31) FLT
33 Опорный диск основания для ДН-1100(33) FLT
35 Оболочка кабеля D=6,5мм для ДН-1100(6) SWV, ДН-400, ДН-750
36 Оболочка кабеля D=7мм для ДН-400,ДН-550Н,ДН-750
37 Зажим кабеля ДН-750,1100Н SW,ДН-750(40,41),1100Н(13),400(34,35)FLT
38 Конденсатор 6uF для ДН-300(8) с SW41,ДН-300(33) FLT
39 Кронштейн для ДН-1100(39) FLT
б/н Шайба 16,5х23,5х1 для ДН-350 FLT
