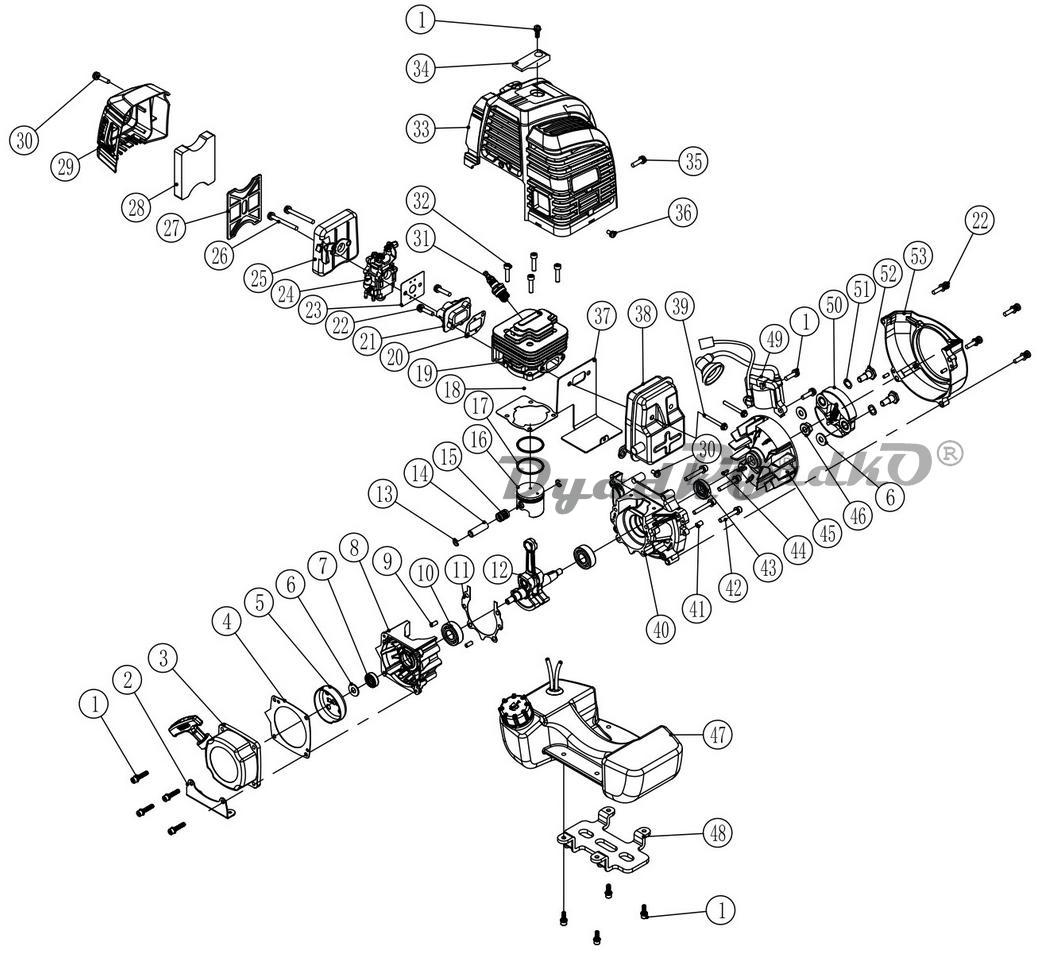

Схема РЕСАНТА БТР-1300П (TPW 70/2/35) Двигатель 1E40F (TPW 70/2/35)

3 Стартер ручной (красный) для БТР-1300-2900Р/П(3) TPW
4 Прокладка стартера для GGD-52(12)WNХ,TR-800-1900(C8),БТР-1300-2900Р/П(4),MP-25(35) TPW
5 Храповик для TR-800-1900(C7),БТР-1300-2900Р/П(5)TPW,GGT-1300-2900,430-553(29)OOY
7 Сальник 12х22х7
8, 40 Картер для БТР-1300-2900Р/П(8,40), MP-25(24,33) TPW
9, 41 Штифт 5х10 мм
10 Подшипник 6202 открытый
11 Прокладка картера для БТР-1300-2900Р/П(11) TPW
12 Коленвал для TR-1300-1500(A1), БТР-1300, 1500Р/П(12),MP-25(32) TPW, TR-1900(22)TFY, GGT-1300-1500T/S
13 Стопорное кольцо поршневого пальца D=12 mm
14 Палец поршневой для TR-1300-1500(A7), БТР-1300, 1500Р/П(14),MP-25(57)TPW,TR-1900(47)TFY
15 Подшипник игольчатый 10х13х16
16 Поршень для TR-1300-1500(A4), БТР-1300, 1500Р/П(16),MP-25(55)TPW,TR-1900(46) TFY, GGT-1300-1500T/S
17 Поршневое кольцо D=40 мм для TR-1300-1500(A3), БТР-1300, 1500Р/П(17),MP-25(53) TPW, TR-1900(49)TFY
18 Прокладка цилиндра для GGD-52(50)WNХ,GGD-52,GGT-1300-2900,430-553(10)OOY,MP-25(52) TPW
19 Цилиндр для TR-1300-1500(D2), БТР-1300, 1500Р/П(19),MP-25(45) TPW,TR-1900(51) TFY, GGT-1300-1500T/S
20 Прокладка для TR-1300-1900(F1),БТР-1300-2900Р/П(20), MP-25(12)TPW,GGT-1900-2900(52) с TPW22
21 Вкладыш впускной для GGD-52(66) WNХ,TR-1300-1900(F2), БТР-1300-2900Р/П(21), MP-25(11) TPW
23 Прокладка карбюратора для GGD-52(67)WNХ,GGD-52,GGT-1300-2900,430-553(20)OOY,MP-25(9) TPW
24 Карбюратор для GGD-52,GGT-1300-2900,430-553(21)OOY,52(68)WNХ,TR-1300-1900(F5),БТР-1300-2900Р/П(24)
31 Свеча зажигания L7T (TC)
33 Кожух цилиндра (серый) для БТР-1300-2900Р/П(33) TPW
37 Прокладка глушителя для БТР-1300-2900Р/П(37) TPW
38 Глушитель для TR-1300-1900(E2),БТР-1300-2900Р/П(38),MP-25(47) TPW,GGT-1900-2900(44) с TPW22
40 Правая половина картера для TR-1300-1500(B1) TPW, GGT-1900-2900(19) с TPW22
43 Сальник 15х30х7
44 Шпонка 13x3x5R
45 Маховик для GGD-52(31)WNX,52,GGT-1300-2900,430-553(3)OOY, TR1300-1900(88),БТР-1300-2900Р/П(45),MP-25
47 Топливный бак в сборе (с красной крышкой) для БТР-1300-2900Р/П(47) TPW
49 Катушка зажигания для GGD-52(33,57)WNХ,52(4),GGT-1300-2900,430-553(4)OOY,TR-1300-1900(B13), MP-25(22
50 Сцепление для TR-800-1900(B18),БТР-1300-2900Р/П(50), MP-25(18) TPW,GGT-1900-2900(4) с TPW22
53 Кожух маховика для GGT-1900-2900(7) с TPW22, БТР-1300-2900Р/П(53), MP-25(14) TPW
