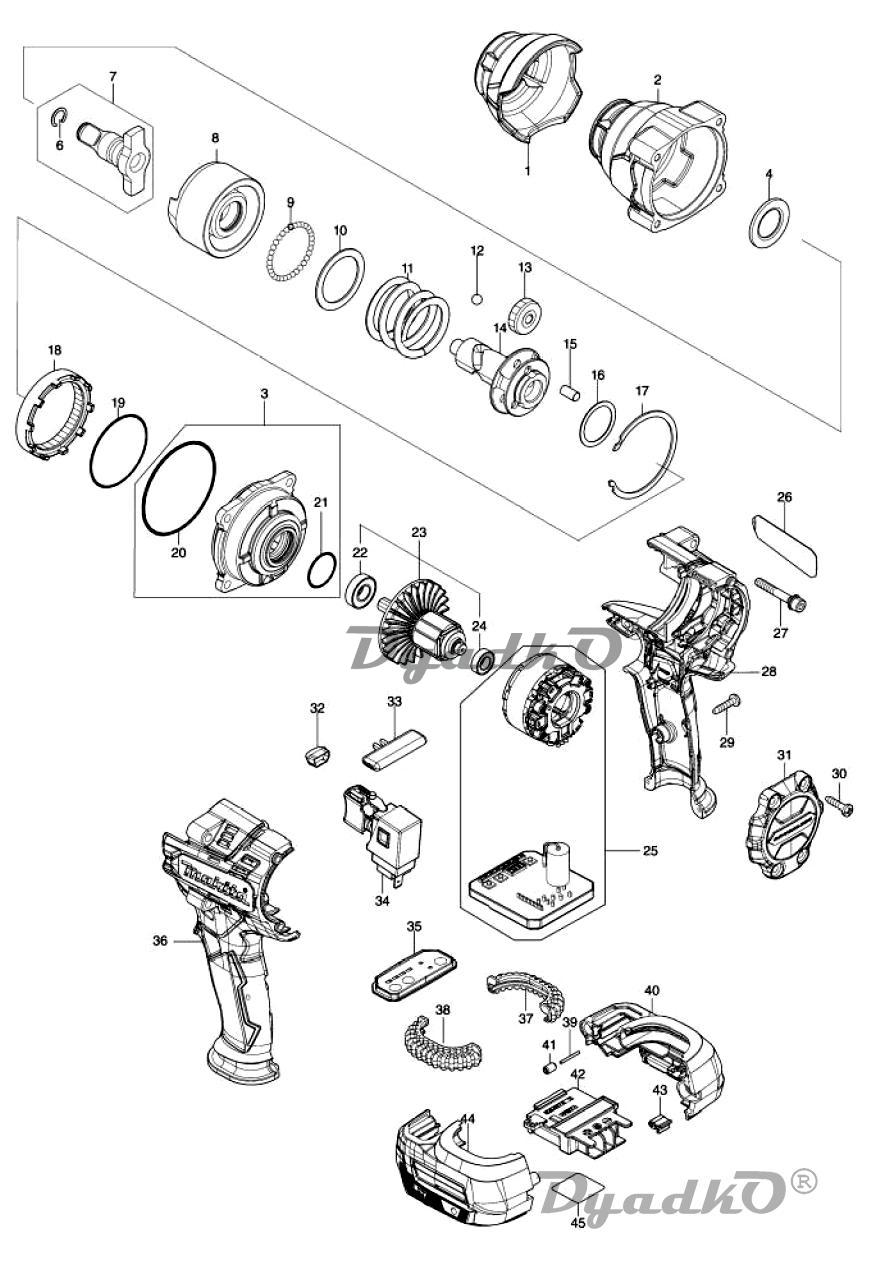

Схема MAKITA DTW 700

1 Виброизолятор; ;
002-1 HAMMER CASE COMPLETE; ;
2 Корпус молотка в комплекте; ;
3 Внутренний корпус редуктора в сборе; "INC. 20,21;
4 Плоская шайба 20; ;
6 Кольцевая пружина 10; ;
7 Боек в сборе; INC. 6;
8 Молоток; ;
9 Стальной шарик 3.5; ;
10 Плоская шайба 32; ;
11 Пружина сжатия 34; ;
12 Стальной шарик 6.4; ;
13 Шестерня прямозубая 21; ;
14 Шпиндель; ;
15 Штифт 6; ;
016-1 Плоская шайба 26; ;
016-1A Плоская шайба 26; DTW700Z;
016A Плоская шайба 25; DTW700Z;
17 Фиксатор; ;
18 Внутренняя шестерня 48; ;
019A О- кольцо 48; DTW700Z;
20 О- кольцо 60; ;
21 О- кольцо 22; ;
22 Шарикоподшипник 6900DDW; ;
23 Ротор в сборе; "INC. 22,24;
24 BALL BEARING 688ZZ; ;
25 Статор в комплекте; ;
26 Фирменная табличка DTW700; ;
027-1 H.S.H.BOLT M5X35 WITH WRM; ;
027-1A H.S.H.BOLT M5X35 WITH WRM; DTW700Z;
027A Болт с внутренним шестигранником M5X35 WR; DTW700Z;
28 Корпус в комплекте; INC. 36;
29 Саморез с фиксирующей головкой 4X18; ;
30 Саморез с фиксирующей головкой 4X18; ;
31 Задняя крышка; ;
32 Светодиодная схема; ;
33 Рычаг переключения F/R; ;
34 Переключатель в комплекте; ;
35 Пластина выключателя в сборе; ;
36 Корпус в комплекте; INC. 28;
037-1 CUSHION RUBBER; ;
37 Резиновая прокладка амортизатора; ;
38 Резиновая прокладка амортизатора; ;
038-1 CUSHION RUBBER; ;
39 Штифт 1.5; ;
40 Набор корпуса аккумуляторного отсека; ;
41 Резиновый штифт 5; ;
42 Контактный разъем; ;
43 Амортизатор; ;
44 Набор корпуса аккумуляторного отсека; ;
45 Этикетка серийного № DTW700; ;
C10 Резиновый штифт 6; ;
C20 Шестигранная контргайка M4-7; INC. 40;
A01 Винт с низкой полусферической головкой и пресс-шайбой M4X12; ;
A02 Крючок; ;
A03 DC18RC FAST CHARGER; ;
D10 COMPO-PARTS; DTW700RF1J;
F01 Набор удлинительных рукояток; ;
C10 Резиновый штифт 6; ;
C20 Шестигранная контргайка M4-7; INC. 44;
C10 Защитный кожух выключателя; ;
A07 Внутренний лоток; ;
C10 Этикетка выключателя; ;
A06 Пластмассовый кейс (тип 3); ;
C10 Защелка; DTW700RF1J;
A05B Комплект аккумулятора BL1830B; DTW700RF1J;
A05C Комплект аккумулятора BL1850B; DTW700RT1J;
