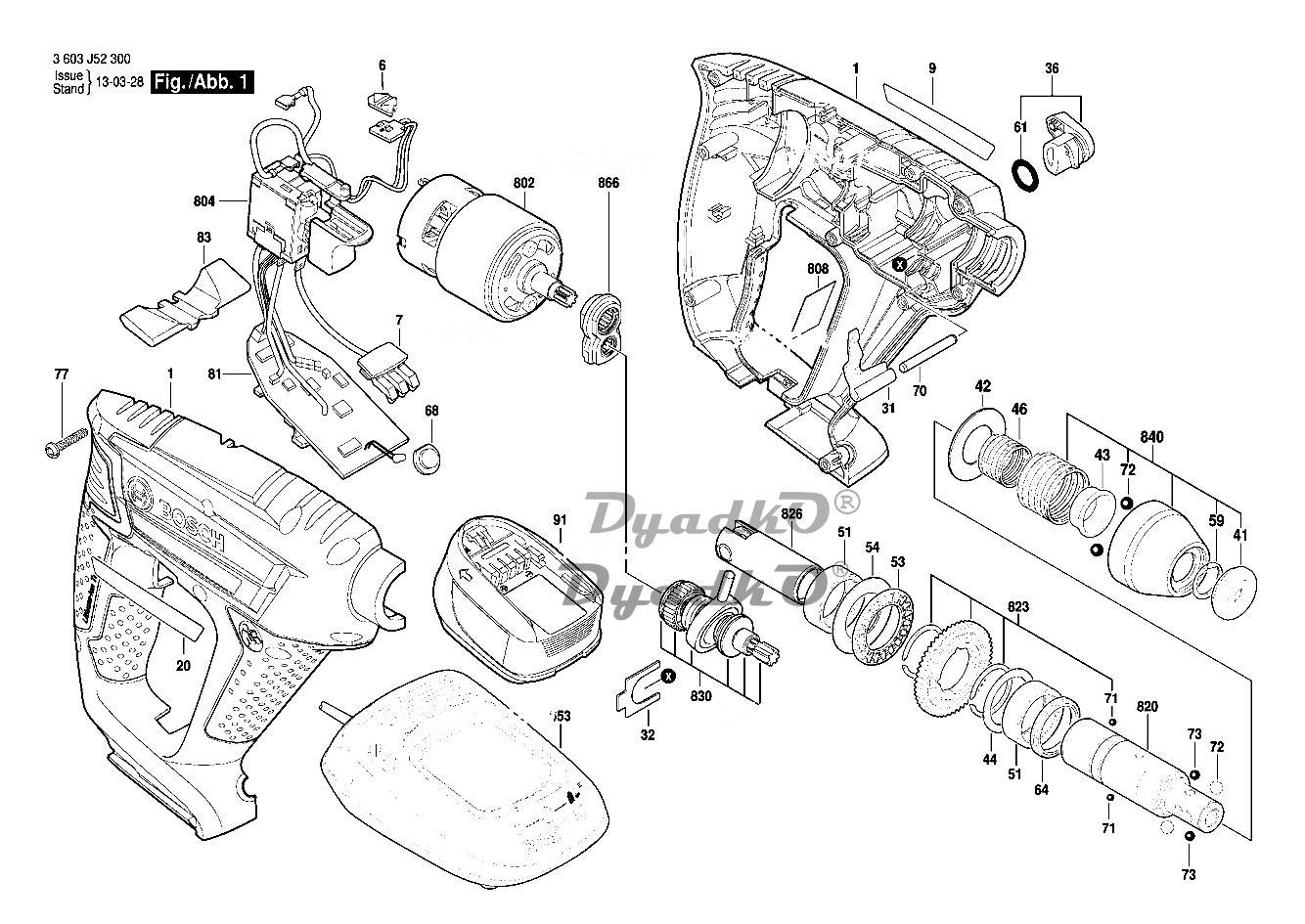

Схема BOSCH Uneo Maxx (3603J52300) UNEO Maxx (3603J52301)

1 Корпус UNEO Maxx
6 Линза UNEO Maxx
7 Световод UNEO Maxx
9 Этикетка UNEO Maxx
20 Этикетка UNEO Maxx
31 Рычаг UNEO Maxx
32 Тормозной лист UNEO Maxx
36 Закрутка UNEO Maxx
41 Защитный колпачок UNEO Maxx
42 Упорная шайба UNEO Maxx
43 Опорное кольцо UNEO Maxx
44 Регулировочное кольцо 1,0 мм UNEO Maxx
46 Пружина сжатия UNEO Maxx
51 Игольчатый подшипник UNEO Maxx
53 Комплект роликов UNEO Maxx
54 Опорный диск UNEO Maxx
59 Пружинное кольцо UNEO Maxx
61 Кольцо уплотнительное UNEO Maxx
64 Уплотнение вала UNEO Maxx
68 Линза UNEO Maxx
70 Цилиндрический штифт UNEO Maxx
71 Шарик для перфоратора Bosch UNEO Maxx 3603J52301 UNEO Maxx
72 Шарик для перфоратора Bosch UNEO Maxx 3603J52301 UNEO Maxx
73 Шарик для перфоратора Bosch UNEO Maxx 3603J52301 UNEO Maxx
77 Винт UNEO Maxx
81 Электронная конструкционная группа UNEO Maxx
83 Ползунок выключателя UNEO Maxx
91 Вставной блок аккумулятор для перфоратора Bosch UNEO Maxx 3603J52301 UNEO Maxx
653 Быстрозарядное устройство для перфоратора Bosch UNEO Maxx 3603J52301 UNEO Maxx
653 Быстрозарядное устройство для перфоратора Bosch UNEO Maxx 3603J52301 UNEO Maxx
802 Мотор постоянного тока UNEO Maxx
804 Выключатель UNEO Maxx
808 Этикетка UNEO Maxx
820 Патрон UNEO Maxx
823 Подшипник со стороны привода UNEO Maxx
826 Ударный поршень UNEO Maxx
830 Вал редуктора UNEO Maxx
840 Защитная гильза UNEO Maxx
866 Подшипниковый мост UNEO Maxx
