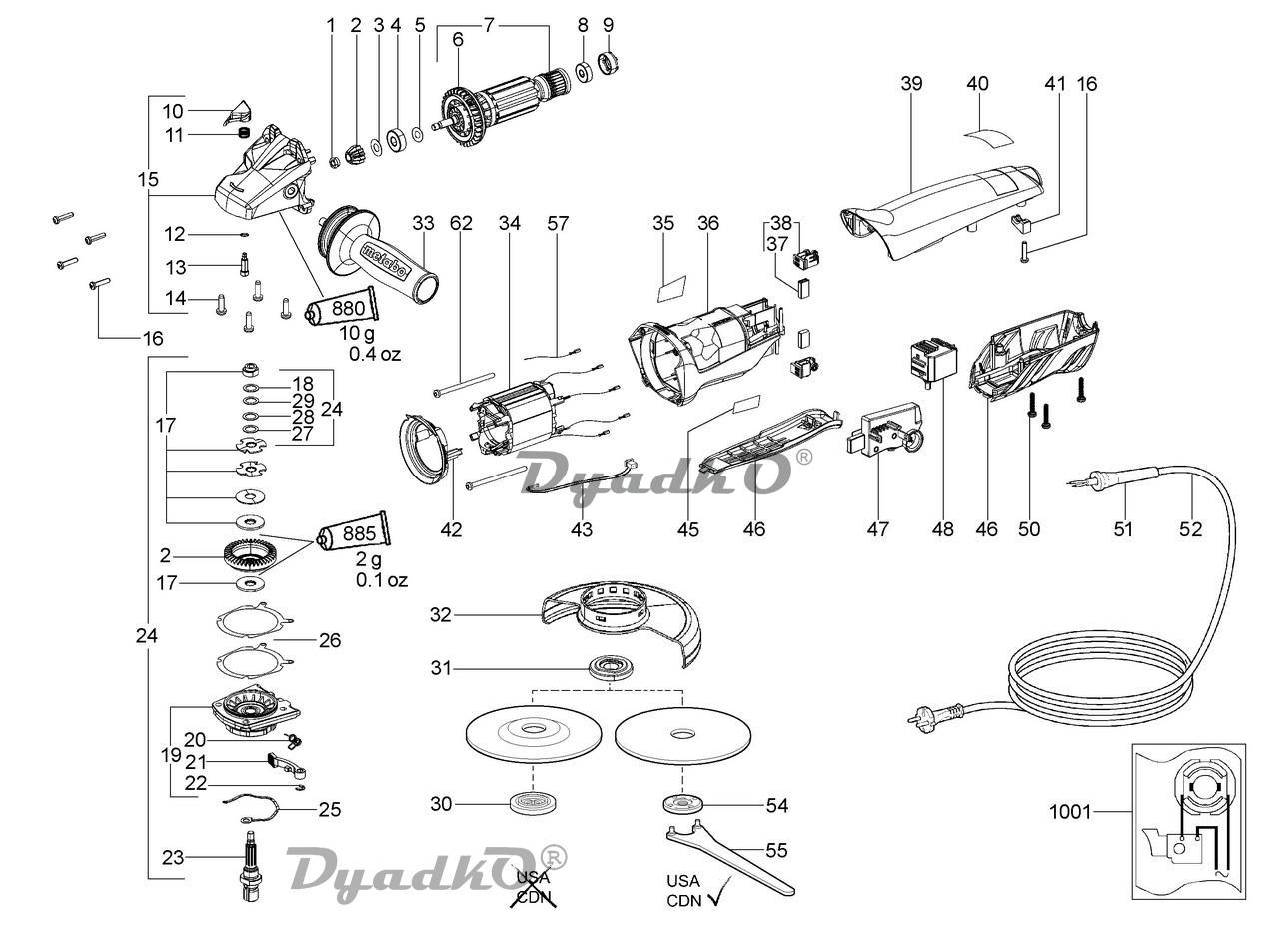

Схема METABO WEP 14-150 QUICKPROTECT WEP 14-150 QUICKPROTECT (00290000)

1 Гайка 8 мм
2 Комплект шестерен
3 Шайба 7,05х19,5х0,2 мм (замена кода 339006810)
3A Шайба 7,05х19,5х0,2 мм (замена кода 339006390)
4 Подшипник 8х22х7 мм (замена кода 143115050)
5 Шайба
6 Крыльчатка
7 Ротор в сборе 230В (с 2009 г)
8 Подшипник 6х19х6 мм
9 Втулка (резиновая)
10 Кнопка блокировки (красная)
11 Пружина
12 Кольцо (замена кода 316011090)
12A Кольцо (замена кода 143193650)
13 Болт
14 Винт
15 Корпус редуктора в сборе
16 Винт с головкой сферо-цилиндрической (замена кода 141120340)
17 Шайба фрикционная
18 Шайба 10,2х14,8х0,2 мм
19 Фланец (с 2011 г)
20 Зажим пружинный
21 Рычаг
22 Кольцо стопорное
23 Шпиндель
24 Редуктор в сборе
25 Пружина
26 Прокладка
27 Шайба 10,2х14,8х0,1 мм
28 Шайба 10,2х14,8х0,5 мм
29 Шайба 10,2х14,8х1 мм
30 Гайка прижимная (Quick) M14
31 Фланец прижимной
32 Кожух защитный D.150 мм
33 Рукоятка антивибрационная M8
34 Статор в сборе 230В
35 Табличка маркировочная
36 Корпус эл. двигателя
37 Щетка угольная 230В (комплект 2 шт)
38 Щеткодержатель в сборе 230В
39 Крышка корпуса
40 Табличка маркировочная 08 TR R 51x25 WEP 14-150 QuickPr
41 Зажим кабельный
42 Проставка
43 Датчик температуры
45 Больше не выпускается
46 Рукоятка переключения
47 Блок электронный 230В 50/60Гц
48 Выключатель 230В 10А (замена кода 343408590)
50 Винт самонарезающий
51 Изолятор кабеля сетевого
52 Кабель сетевой
54 Больше не выпускается
55 Больше не выпускается
57 Провод
62 Винт с головкой сферо-цилиндрической
63 Шайба проставочная
880 Смазка 100 г
885 Смазка SF 011 50 г 1,8oz
