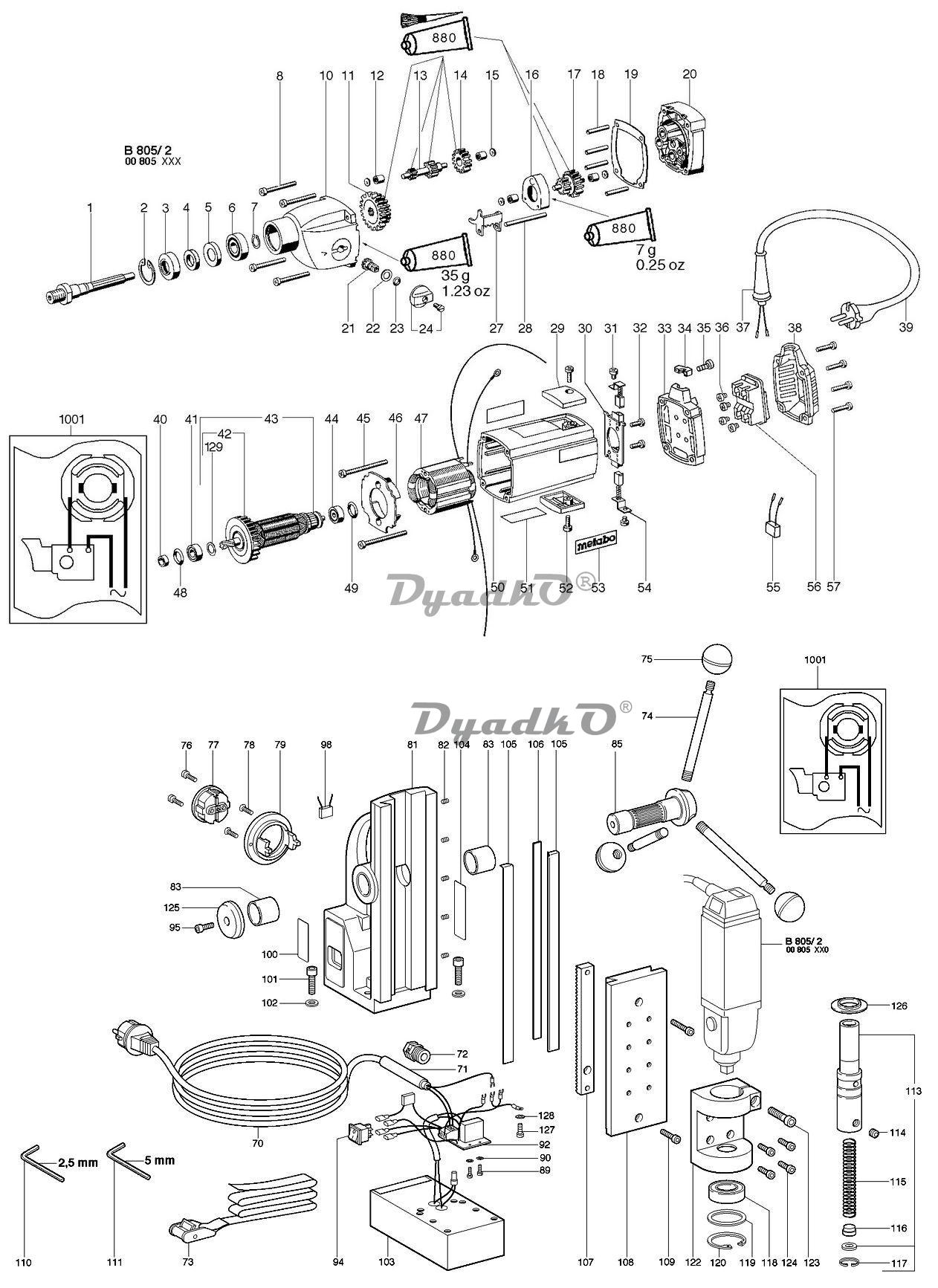

Схема METABO MAG 832 MAG 832 (00832001)

1 Шпиндель
2 Кольцо стопорное
3 Кольцо проставочное
4 Кольцо (войлочное)
5 Втулка
6 Подшипник шариковый 15х32х9 мм
7 Кольцо стопорное
8 Винт с головкой сферо-цилиндрической
10 Корпус редуктора
11 Шестерня
12 Подшипник игольчатый
13 Вал-шестерня
14 Шестерня
15 Шайба
16 Крышка
17 Шестерня промежуточная
18 Втулка
19 Прокладка
20 Крышка редуктора
21 Ось регулятора
22 Шайба
23 Кольцо
24 Рукоятка
27 Фиксатор муфты
28 Ось
29 Крышка
30 Щеткодержатель
31 Винт с головкой полупотайной
32 Винт с головкой сферо-цилиндрической
33 Фланец промежуточный
34 Зажим кабельный
35 Винт с головкой сферо-цилиндрической (замена кода 141120340)
36 Винт с головкой полупотайной
37 Изолятор кабеля сетевого
38 Крышка задняя
39 Кабель сетевой
40 Кольцо уплотнительное
41 Подшипник 8х22х7 мм
42 Крыльчатка в сборе
43 Ротор в сборе 220В
44 Подшипник 6х19х6 мм (замена кода 143112230)
45 Винт с головкой сферо-цилиндрической
46 Проставка
47 Статор 220В
48 Кольцо
49 Кольцо
50 Корпус эл. двигателя
51 Табличка маркировочная
52 Винт с головкой сферо-цилиндрической
53 Табличка маркировочная Metabo
54 Щетка угольная (комплект 2 шт)
55 Конденсатор
56 Выключатель
57 Винт с головкой сферо-цилиндрической
70 Кабель сетевой
71 Втулка кабеля
72 Сальник
73 Цепь предохранительная
74 Болт
75 Рукоятка
76 Винт
77 Розетка
78 Винт с головкой потайной
79 Фиксатор вилки
81 Корпус
82 Штифт резьбовой
83 Втулка
85 Вал регулировки высоты
89 Винт
90 Шайба
92 Плата управления
94 Выключатель
95 Винт с головкой цилиндрической
98 Больше не выпускается
100 Табличка маркировочная
101 Винт
102 Шайба
103 Опора магнитная
104 Табличка маркировочная Metabo
105 Планка направляющая
106 Планка прижиная
107 Рейка зубчатая
108 Каретка раздвижная
109 Винт с головкой цилиндрической
110 Ключ шестигранный
111 Ключ шестигранный 5 мм
113 Вал в сборе
114 Винт
115 Пружина
116 Втулка упорная
117 Кольцо стопорное
118 Подшипник шариковый 25х47х12 мм
119 Шайба
120 Кольцо стопорное
122 Держатель
123 Винт с головкой цилиндрической
124 Винт с головкой цилиндрической
125 Фланец
126 Фланец
127 Винт с головкой цилиндрической
128 Шайба веерная
129 Шайба
880 Смазка SGF 079
