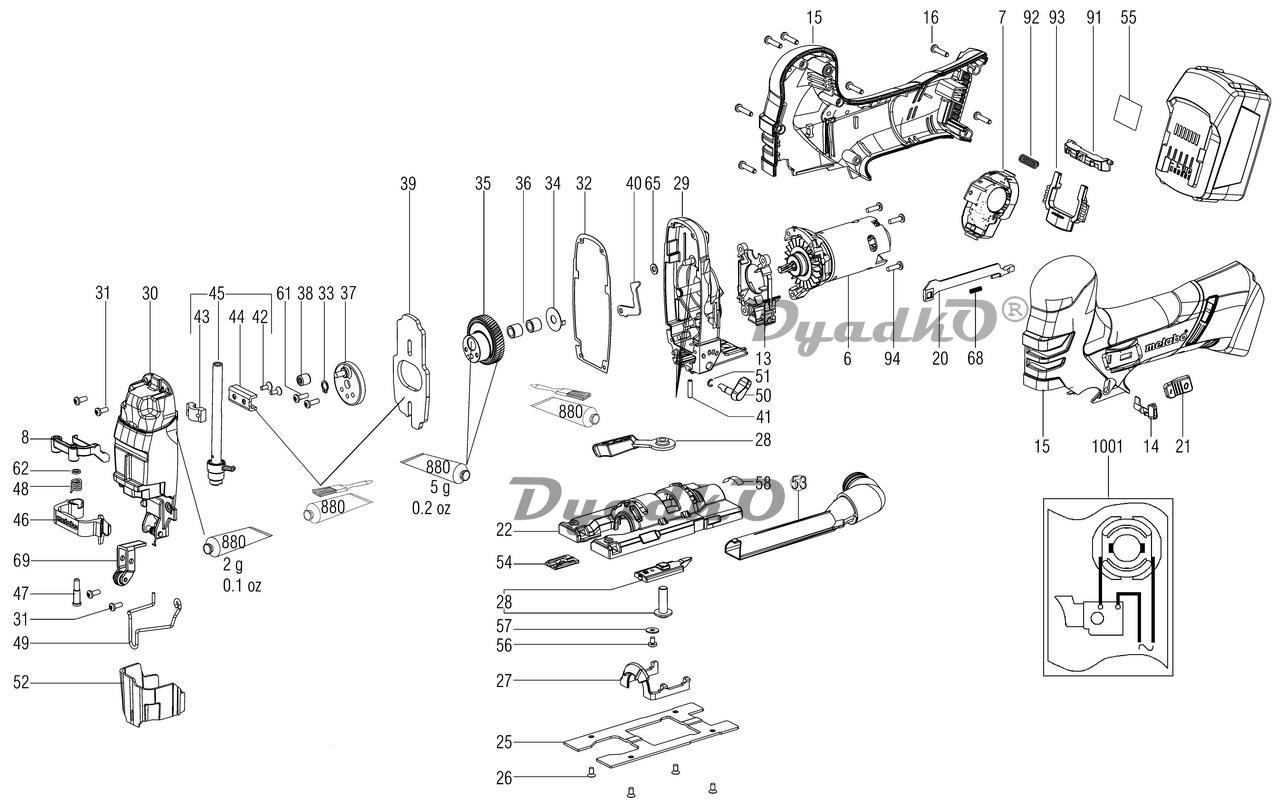

Схема METABO STA 18 LTX 140 STA 18 LTX 140 (01405001)

6 Эл. двигатель 18В
7 Блок электронный 18В
8 LED-лампа
13 Проставка
14 Рукоятка переключения
15 Корпус в сборе (комплект 2 части)
16 Винт с головкой сферо-цилиндрической (замена кода 141120340)
20 Рычаг переключателя
21 Кнопка переключения
22 Платформа (замена кода 316063740)
25 Платформа
26 Винт с головкой цилиндрической (замена кода 141119950)
26A Винт самонарезающий (замена кода 141122860)
27 Фиксатор
28 Рычаг зажимной (замена кода 316065980)
29 Корпус редуктора
30 Крышка редуктора в сборе
32 Прокладка
33 Кольцо стопорное
34 Шайба
35 Шестерня
36 Подшипник игольчатый
37 Эксцентрик в сборе
38 Подшипник игольчатый
39 Пластина балансировочная
40 Рычаг
41 Штифт
42 Винт с головкой полупотайной
43 Накладка
44 Кронштейн
45 Шток
46 Рычаг зажимной
47 Штифт
48 Зажим пружинный
49 Скоба защитная
50 Рукоятка переключения
51 Кольцо
52 Щиток защитный
53 Патрубок выпускной
54 Вставка подошвы лобзика
55 Табличка маркировочная
56 Винт
58 Табличка маркировочная
61 Винт с головкой полукруглой
62 Шайба
65 Шайба
68 Пружина
69 Ролик опорный
91 Блокиратор
92 Пружина
93 Кнопка переключения
94 Винт
880 Смазка 50 г 1,8oz
