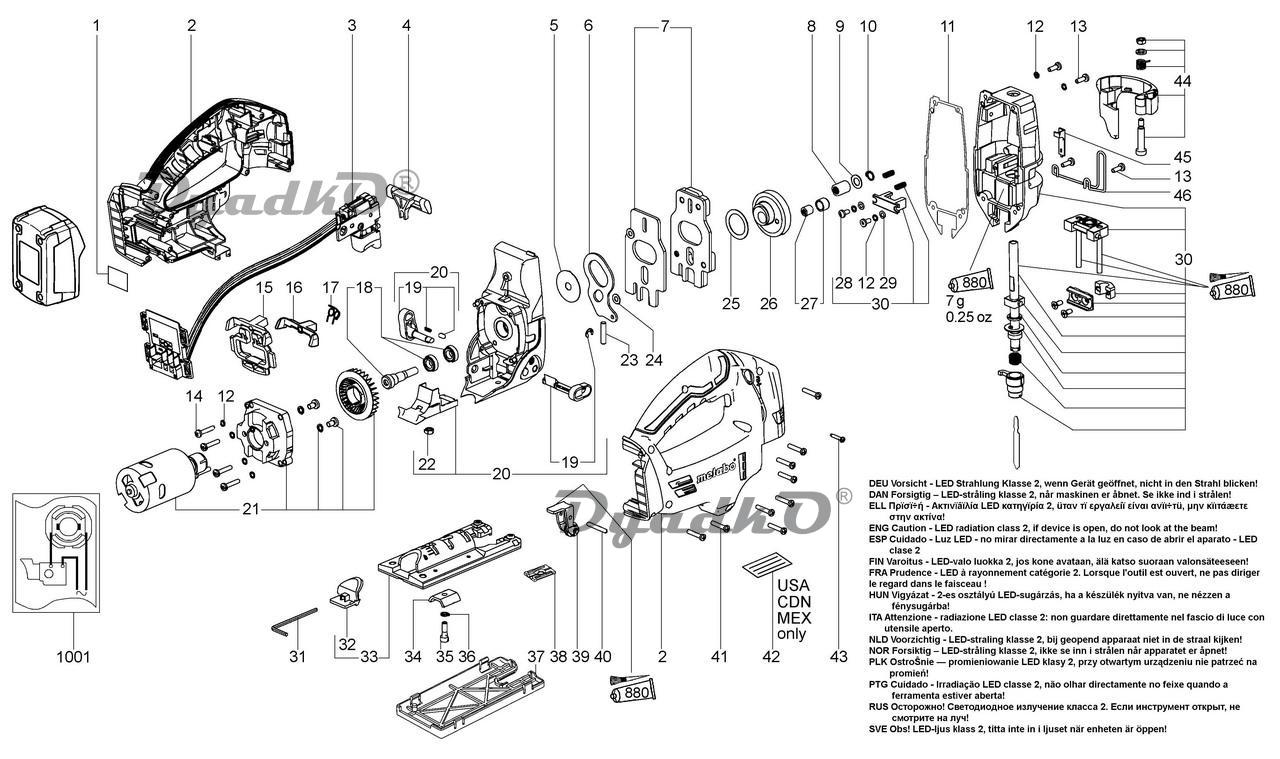

Схема METABO STA 18 LTX (02298420)

1 Табличка маркировочная
2 Корпус в сборе (комплект 2 части)
3 Выключатель электронный 18В
4 Переключатель
5 Шайба
6 Рычаг
7 Пластина балансировочная
8 Подшипник игольчатый
9 Шайба
10 Кольцо стопорное
11 Прокладка
12 Шайба пружинная
13 Винт с головкой полупотайной
14 Винт с головкой полупотайной
15 Кнопка переключения
16 Рычаг прижимной
17 Зажим пружинный
18 Вал в сборе
19 Регулятор в сборе
20 Корпус редуктора в сборе
21 Эл. двигатель
22 Гайка шестигранная
23 Штифт
24 Шайба
25 Шайба
26 Эксцентрик
27 Подшипник игольчатый
28 Винт с головкой полупотайной
29 Шайба
30 Крышка редуктора в сборе
31 Ключ шестигранный
32 Фиксатор
33 Платформа
34 Планка фиксирующая
35 Винт с головкой цилиндрической
36 Шайба пружинная
37 Подошва
38 Вставка подошвы лобзика
39 Ролик опорный
40 Штифт
41 Винт с головкой сферо-цилиндрической
42 Табличка маркировочная Warning Label serial 40x14
43 Винт
44 Рычаг зажимной в сборе
45 Крышка
46 Скоба защитная
880 Смазка 50 г 1,8oz
