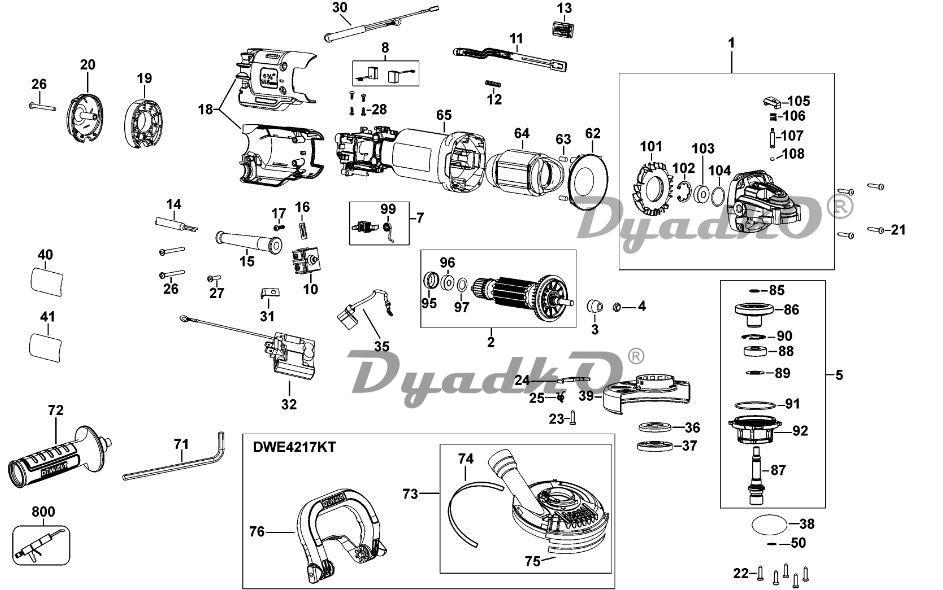

Схема DEWALT DWE4217 DWE4217 (TYPE 1)

1 Корпус редуктора
2 Ротор 220/240В
3 Шестерня ведущая
4 Гайка
5 Корпус редуктора
7 Щеткодержатель
8 Щетка угольная 230В (комплект 2 шт)
10 Выключатель
11 Соединение
12 Пружина
13 Кнопка
14 Кабель сетевой (EURO)
15 Изолятор кабеля сетевого
16 Зажим кабеля сетевого
17 Винт M4х12 мм T20
18 Корпус в сборе (комплект 2 части)
19 Пылеотвод
20 Крышка торцевая
21 Винт
22 Винт M4х16 мм T20
23 Винт
24 Рычаг
25 Пружина
26 Винт
27 Винт M4х25 мм T20
28 Винт
30 Провод
31 Клемма
32 Блок управления
35 Провод
36 Фланец внутренний
37 Фланец внешний
38 Кольцо уплотнительное
39 Кожух защитный
50 Кольцо уплотнительное
62 Дефлектор крыльчатки
63 Амортизатор
64 Статор 230В
65 Корпус статора
71 Ключ шестигранный 6 мм
72 Рукоятка боковая
73 Кожух защитный в сборе
74 Щетка
75 Щетка
76 Рукоятка петлевая
85 Кольцо стопорное
86 Шестерня
87 Шпиндель
88 Подшипник
89 Шайба
90 Кольцо
91 Кольцо уплотнительное
92 Крышка корпуса редуктора
95 Втулка
96 Подшипник
97 Шайба
99 Пружина
101 Дефлектор
102 Кольцо стопорное
103 Подшипник
104 Кольцо уплотнительное
105 Кнопка
106 Пружина
107 Зажим шпинделя
108 Кольцо уплотнительное
800 Смазка консистентная 50 г
