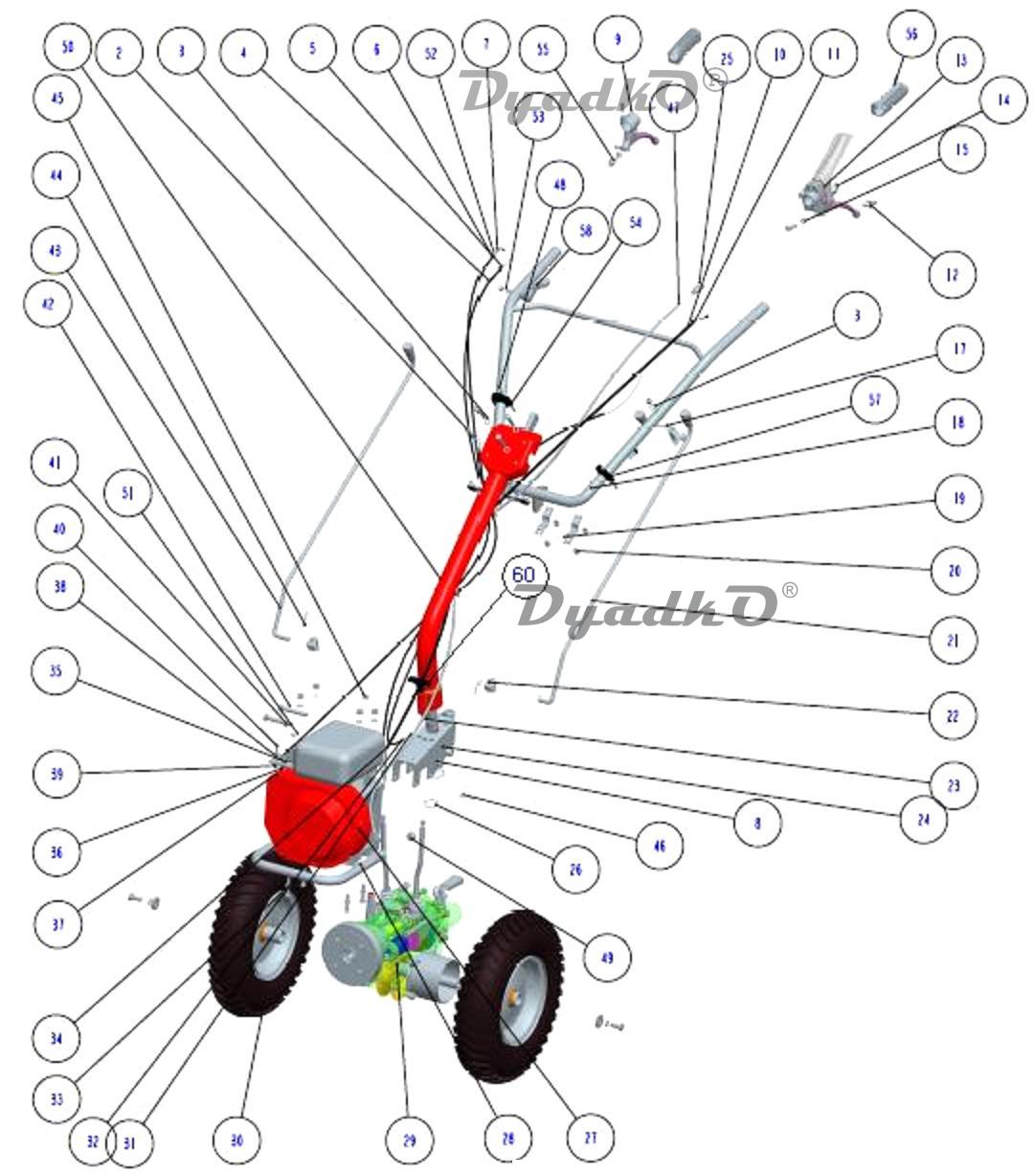

Схема SUNGARDEN MF 360 (03AA0001) Общая схема

1 Руль в сборе; SG7-MF360-009-S;
2 Сцепление в сборе; ;
3 Фланец крепления двигателя; ;
4 Рама двигателя; SG7-MF360-028;
5 Тяга рычага реверса всборе; SG7-MF360-021;
6 Тяга переключения передач в сборе; SG7-MF360-043;
7 Пыльник колеса; ;
8 Штанга кронштейна руля в сборе; SG7-MF360-024-S;
9 Коробка передач; SG7-MF360-029;
10 Колесо; SG7-MF360-030;
11 Рычаг включения насадок в сборе; SG7-MF360-017;
12 Болт М8х45; SG7-MF360-002;
13 Шайба 8; SG7-MF360-003;
14 Оплетка троса сцепления ; SG7-MF360-004;
15 Трос сцепления; SG7-MF360-005-S;
16 Оплетка троса ; SG7-MF360-006;
17 Трос 1950мм; SG7-MF360-007-S;
18 Гайка М10; SG7-MF360-008;
19 Рукоятка сцепления; SG7-MF360-009;
20 Оплетка троса ; SG7-MF360-010;
21 Трос 1600мм; SG7-MF360-011-S;
22 Болт М6х20 для рукоятки; SG7-MF360-012;
23 Двойная рукоятка в сборе; SG7-MF360-013;
24 Крепеж рукоятки; SG7-MF360-014;
25 Гайка М8; SG7-MF360-015;
26 Рычаг включения насадок; SG7-MF360-017;
27 Рама руля; SG7-MF360-018;
28 Крепление для рамы руля к кронштейну; SG7-MF360-019;
29 Гайка М8; SG7-MF360-020;
30 Тяга рычага реверса; SG7-MF360-021;
31 Втулка пластиковая для тяги рычага перекл.передач; SG7-MF360-022;
32 Шайба; SG7-MF360-023;
33 Соединительный механизм; SG7-MF360-024;
34 Насадка на трос; SG7-MF360-025;
35 Кольцо стопорное Ø30; SG7-MF360-026;
36 Двигатель 168FB; SG7-MF360-027;
37 Рама двигателя; SG7-MF360-028;
38 Редуктор; SG7-MF360-029;
39 Колесо; SG7-MF360-030;
40 Трос 1350мм; SG7-MF360-031-S;
41 Оплетка троса ; SG7-MF360-032;
42 Винт М8х40; SG7-MF360-033;
43 Наконечник; SG7-MF360-034;
44 Зажим; SG7-MF360-035;
45 Кольцо стопорное; SG7-MF360-036;
46 Винт М5х20 с полукруглой головкой под крест. отв.; SG7-MF360-037;
47 Пластина; SG7-MF360-038;
48 Гайка М5; SG7-MF360-039;
49 Болт М5х20; SG7-MF360-040;
50 Зажим; SG7-MF360-041;
51 Винт М10х70 круглая головка; SG7-MF360-042;
52 Тяга рычага переключения передач; SG7-MF360-043;
53 Зажим; SG7-MF360-044;
54 Тавотница М6; SG7-MF360-045;
55 Зажим; SG7-MF360-046;
56 Провод управления; SG7-MF360-047;
57 Гайка М5; SG7-MF360-048;
58 Колпачек пластиковый; SG7-MF360-049;
59 Главный кронштейн руля в сборе; SG7-MF360-050;
60 Пружина; SG7-MF360-051;
61 Насадка колпак на Трос газа ; SG7-MF360-052;
62 Плоская шайба 6; SG7-MF360-053;
63 Винт М5х20 шлиц; SG7-MF360-054;
64 Втулка резьбовая М8х35; SG7-MF360-055;
65 Ручка резиновая; SG7-MF360-056;
66 Хомут для крепления тросов; SG7-MF360-057;
67 Рычаг регулировки газа в сборе; SG7-MF360-058;
68 Крепление ручки; SG7-MF360-059;
69 Фиксатор в сборе; SG7-MF360-060;
