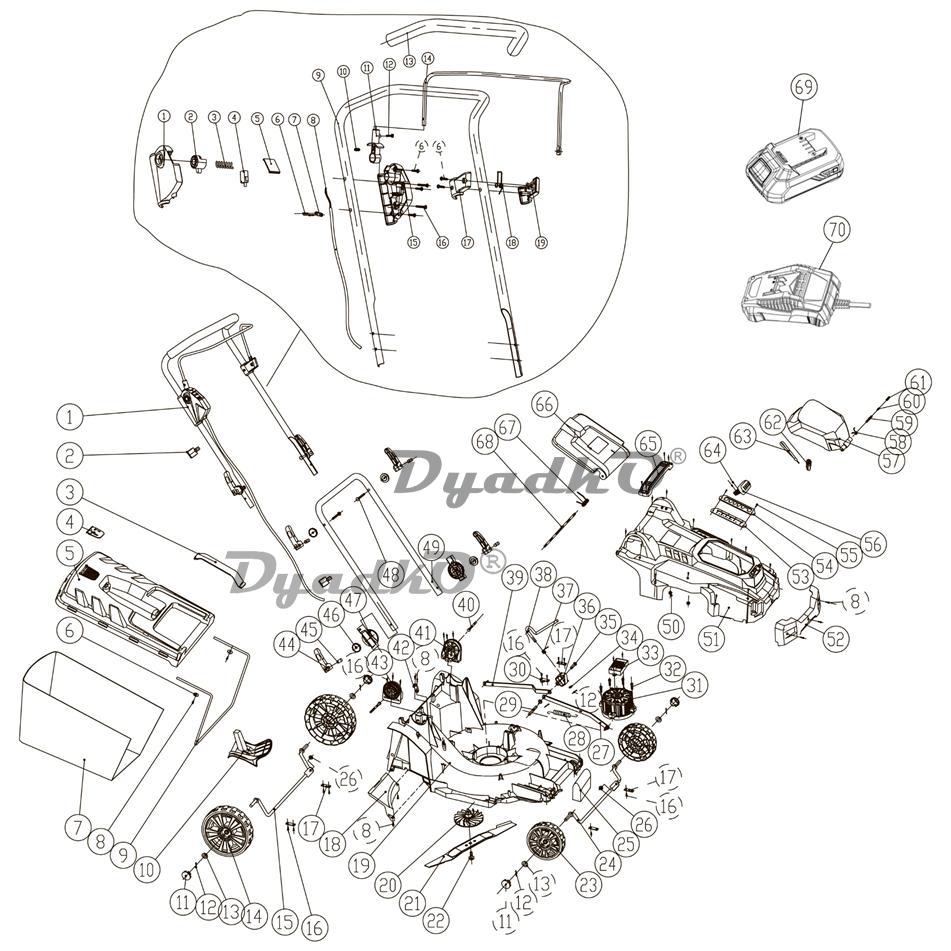

Схема ЗУБР ГКЛ-4336-42 Общая схема

1 Рукоятка в сборе
1.1 Крышка коробки выключателя
1.10 Пружина
1.11 Втулка ограничительная
1.13 Накладка мягкая
1.14 Рычаг выключателя
1.15 Корпус коробки выключателя
1.17 Крышка
1.18 Пружина
1.19 Крышка ограничительной пластины нижняя
1.2 Кнопка антиблокировочная
1.3 Пружина кнопки
1.4 Микровыключатель 6A
1.5 Крышка распределительной коробки
1.9 Рукоятка верхняя
3 Ручка
4 Крышка
5 Крышка травосборника
6 Шайба D16хd4хh1
7 Сетка травосборника
9 Рамка травосборника
10 Крышка деки задняя
12 Шплинт D2х21
13 Шайба D20xd10.5xh1.5
14 Колесо пластиковое заднее D250xd10
15 Ось задняя
17 Диск передней оси нажимной
18 Крышка
19 Дека
20 Крыльчатка
21 Нож L430
22 Винт лезвия
23 Колесо пластиковое D175хd10х37 заднее
24 Ось передняя
25 Противовес (мешок с песком)
26 Гайка самоконтрящаяся
27 Тяга передняя
28 Натяжитель пружины
29 Штифт
30 Натяжитель пружины
31 Двигатель бесщеточный 36В 114-8A10701
33 Контроллер двигателя
34 Шайба D16xd8xh1
35 Вал шатуна
36 Кронштейн шатуна
37 Пружина торсионная
38 Рычаг регулировки высоты
39 Тяга задняя
41 Кронштейн левый крепления рукоятки
43 Кронштейн правый крепления рукоятки
44 Рукоятка
45 Ручка
46 Плита прижимная
47 Крышка для крепления ручки
49 Рукоятка нижняя
51 Крышка
52 Накладка передняя
53 Накладка резиновая
54 Пластина зубчатая
56 Рукоятка регулировки высоты
57 Крышка прозрачная
58 Пружина
59 Штифт D6хh16
60 Пружина D5.4xh18
61 Штифт
62 Ключ
65 Рукоятка
66 Крышка задняя
67 Пружина
68 Ось крышки
69 Аккумуляторная батарея Li-Ion, 18 В, 4 Ач, тип С1
70 Зарядное устройство для Li-Ion АКБ 18 В, 2.4 А, тип С1
73 Разъем 63090-PT-613
