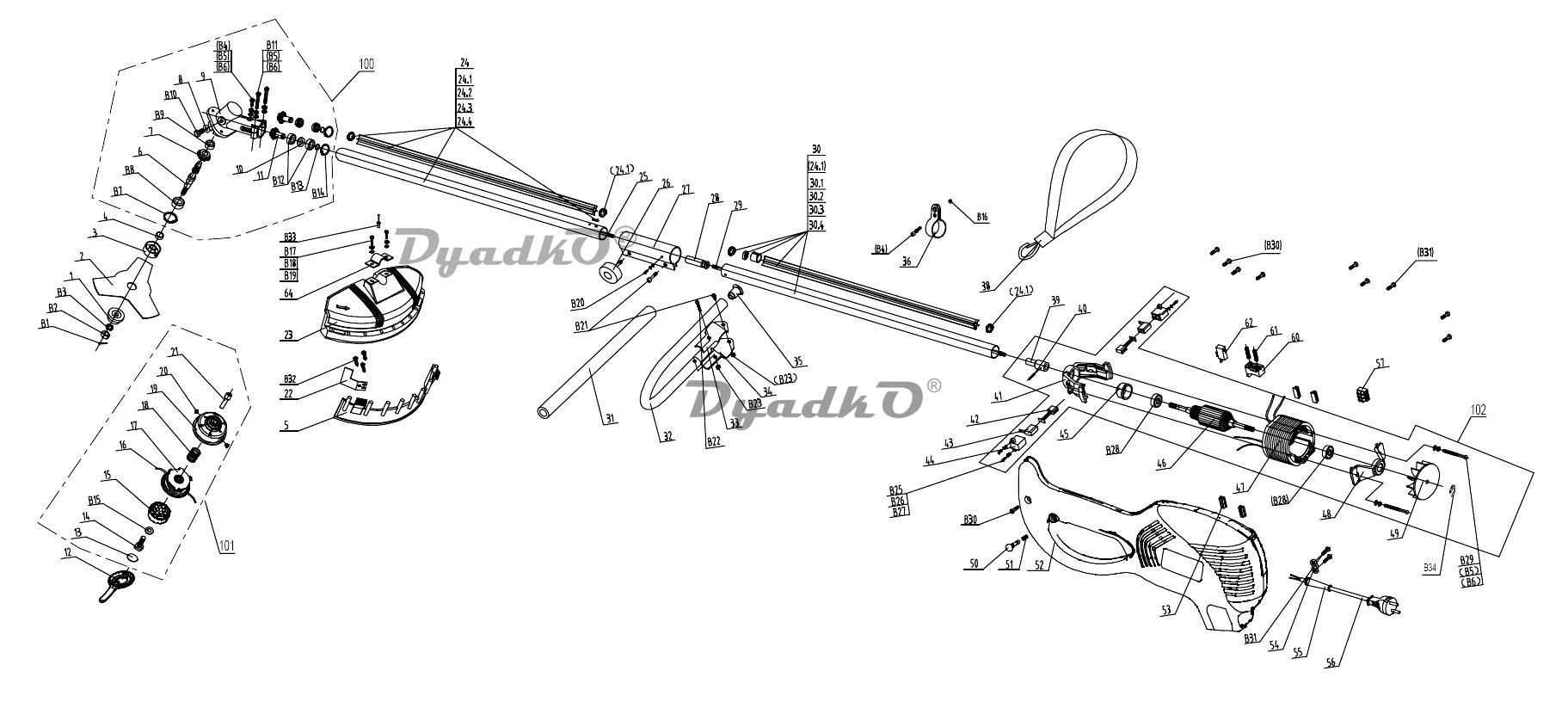

Схема СОЮЗ ГКС-3515 ГКС-3515 (RU20151223)

1 фланец наружний
2 нож тройной
3 фланец внутренний
4 втулка направляющая
5 защита наружная
6 шпиндель
7 шестерня большая
8 кольцо уплотнительное
9 корпус редуктора
10 шайба
11 вал шестерня
12 ключ пластиковый
13 шайба
14 винт
15 крышка катушки
16 шнур нейлоновый
17 катушка шнура
18 пружина
19 корпус катушки
20 втулка
21 вал шестигранный
22 нож
23 кожух защитный
24 штанга нижняя в сб
24.1 кольцо стопорное
24.2 трубка пластиковая
24.3 трубка стальная
24.4 фиксатор
25 вал приводной нижний
26 винт стопорный
27 трубка соединительная
28 втулка вала
29 вал приводной верхний 667мм
30 штанга верхняя в сб
30.1 кольцо стопорное
30.2 втулка
30.3 трубка пластиковая
30.4 трубка стальная
31 защита губчатая
32 ручка
33 держатель ручки верхний
34 держатель ручки верхний
35 заглушка
36 хомут
39 втулка привода
40 палец
41 держатель передний
42 щетка угольная 11х6х19 в сборе
43 вставка щеткодержателя
44 щеткодержатель
45 крышка подшипника
46 ротор
47 статор
48 держатель задний
49 крыльчатка
50 рычаг блокиратора
51 пружина
52 корпус
53 вставка резиновая
54 держатель шнура
55 зажим шнура
56 шнур сетевой
57 соединитель проводки
60 клавиша выключателя
61 пружина
62 выключатель
64 держатель кожуха
100 редуктор в сб
101 катушка шнура в сб
102 электродвигатель в сб
B1 шплинт
B2 гайка М10
B3 шайба
B4 винт М5х12
B5 шайба гроверная
B6 шайба
B7 кольцо стопорное
B8 подшипник 6201Z
B9 подшипник 626Z
B10 болт М8х10
B11 винт М5х20
B12 подшипник 6900Z
B13 кольцо стопорное ф10
B14 кольцо стопорное ф22
B15 шайба ф6
B16 гайка М5
B17 болт М6х20
B18 шайба гроверная ф6
B19 шайба ф6
B20 винт М4х8
B21 винт М6х14
B22 винт М6х32
B23 гайка М6
B25 винт М4х10
B26 шайба гроверная ф4
B27 шайба ф4
B28 подшипник 608Z
B29 винт М5х75
B30 винт саморез 4,8х12
B31 винт саморез 4,2х15
B32 винт саморез 4,2х12
B33 заклепка 4х6
B34 кольцо стопорное
