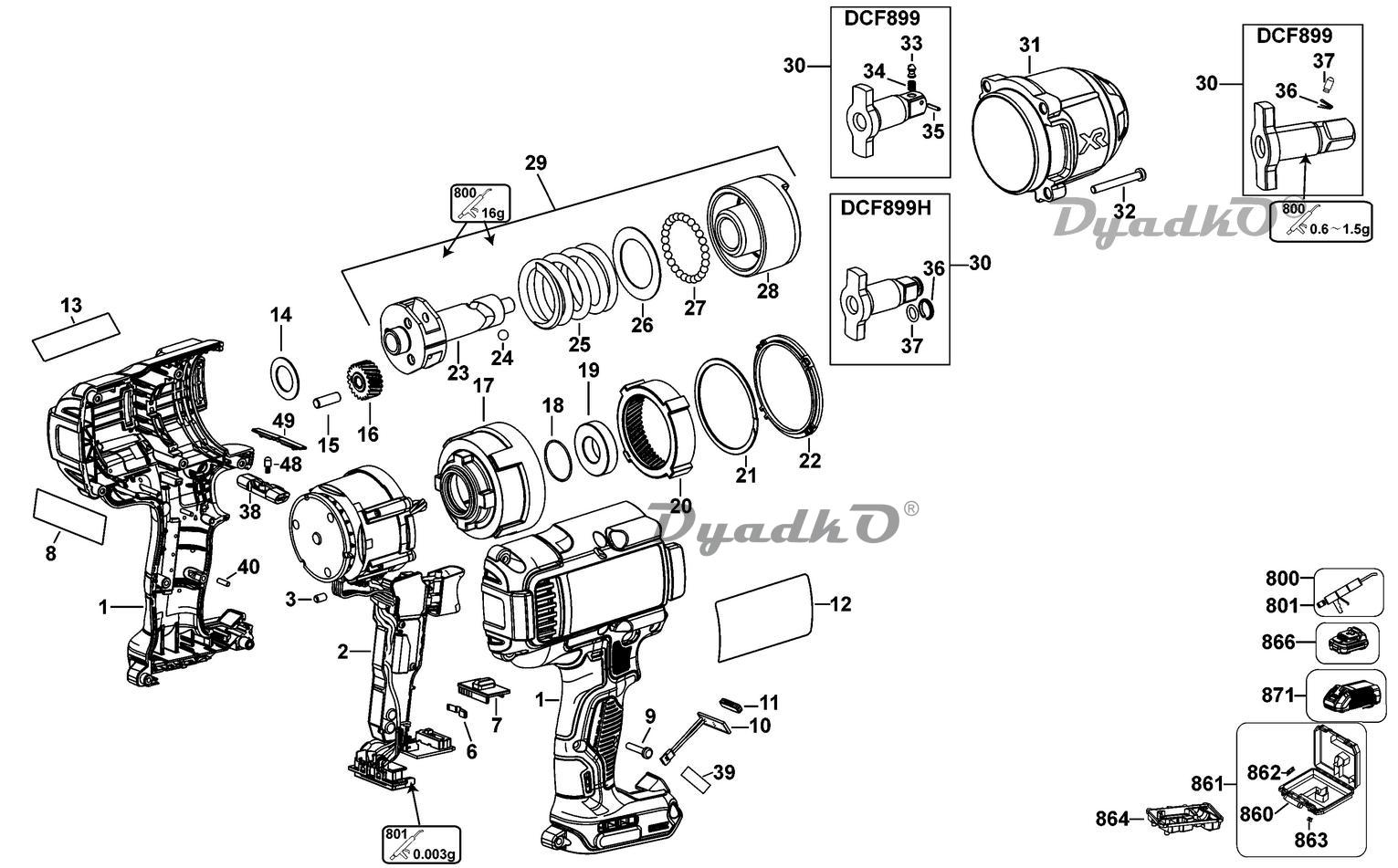

Схема DEWALT DCF899 DCF899 (Type 3)

1 КОРПУС В КОМПЛЕКТЕ; ;
2 ЭЛЕКТРОДВИГАТЕЛЬ И ВЫКЛЮЧАТЕЛЬ В СБОРЕ; ;
3 РЕЗИНОВАЯ ПОДУШКА; ;
6 СТОПОР; ;
7 ПЕРЕКЛЮЧАТЕЛЬ; ;
8 ЭТИКЕТКА; BRUSHLESS;
9 ВИНТ; ;
10 СВЕТОДИОДНЫЙ ИНДИКАТОР; ;
11 ЛИНЗА; ;
12 ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ; DCF899H;
12 ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ; DCF899;
13 ЭТИКЕТКА; 18V;
14 ШАЙБА; ;
15 ШТИФТ; ;
16 ШЕСТЕРНЯ; ;
17 КОРПУС РЕДУКТОРА; ;
18 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО; ;
19 ПОДШИПНИК; ;
20 ШЕСТЕРНЯ; HELICAL;
21 КОЛЬЦО; ;
22 УПЛОТНЕНИЕ; ;
23 УДАРНЫЙ УЗЕЛ; ;
24 ШАРИК СТАЛЬНОЙ; ;
25 ПРУЖИНА; ;
26 УПОРНАЯ ШАЙБА; ;
27 ШАРИК СТАЛЬНОЙ; ;
28 УДАРНЫЙ УЗЕЛ; ;
29 УДАРНЫЙ УЗЕЛ; ;
30 НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ; DCF899;
30 ПЕРЕДНЯЯ ЧАСТЬ В СБОРЕ; DCF899H;
31 ПЕРЕДНЯЯ ЧАСТЬ В СБОРЕ; DCF899;
31 ПЕРЕДНЯЯ ЧАСТЬ В СБОРЕ; DCF899H;
32 ВИНТ; ;
33 СТОПОР; DCF899;
34 ПРУЖИНА; DCF899;
35 ЦИЛИНДРИЧЕСКИЙ ШТИФТ; DCF899;
36 ПРУЖИНА; DCF899;
36 СТОПОРНОЕ КОЛЬЦО; DCF899H;
37 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО; DCF899H;
37 СТОПОР; DCF899;
38 ПРИВОД ВПЕР. / НАЗ.; ;
39 ЭТИКЕТКА; ;
40 ЦИЛИНДРИЧЕСКИЙ ШТИФТ; ;
41 ШАЙБА; ;
48 СТОПОР; ;
49 СТОПОР; FWD/REV;
800 КОНСИСТЕНТНАЯ СМАЗКА 0.016g; G-2008 Molykote;
801 КОНСИСТЕНТНАЯ СМАЗКА; NYE NYOGEL 760G (150G);
860 РУКОЯТКА; ;
866 АККУМ. БАТАРЕЯ, 18В-5,0А*ч-90Вт*ч; P2;
871 ЗАРЯДНОЕ УСТРОЙСТВО В СБОРЕ; DCS565P2-QW / DCB115;
