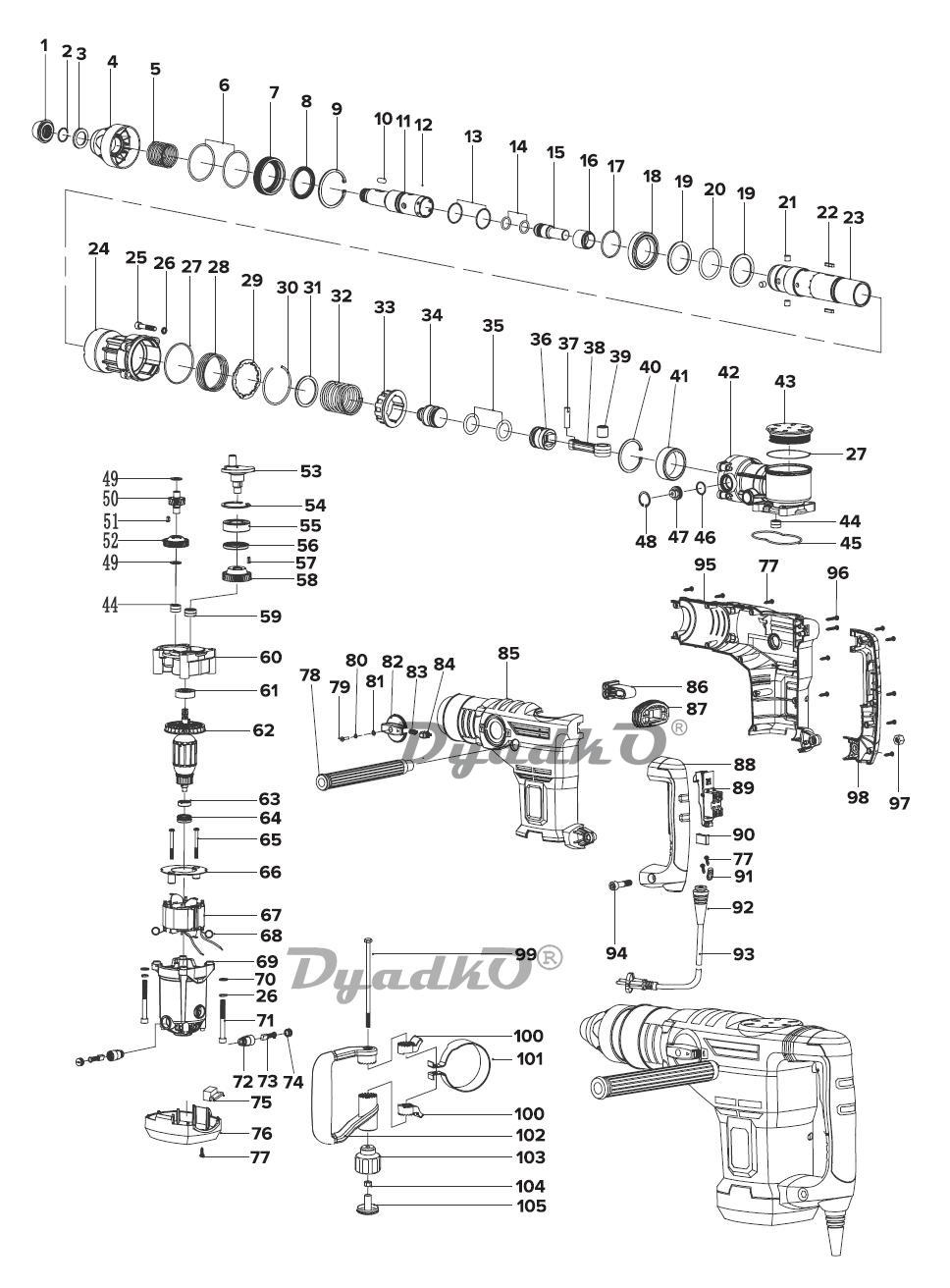

Схема КРАТОН DHE 1600-25 (3 07 03 007) DHE 1600-25

1 Крышка защитная
2 Кольцо фиксирующее
3 Кольцо
4 Обойма
5 Пружина
6 Кольцо
7 Кольцо
8 Манжета
9 Кольцо стопорное
10 Шпонка
11 Ствол
12 Шарик стальной
13 Кольцо
14 Кольцо
15 Ударник
16 Затвор
17 Кольцо
18 Подшипник 61910
19 Шайба
20 Кольцо
21 Палец
22 Шпонка
23 Цилиндр
24 Корпус
25 Винт М8 * 40
26 Шайба 8
27 Кольцо
28 Пружина
29 Кольцо
30 Кольцо фиксирующее
31 Кольцо
32 Пружина
33 Муфта
34 Молоток
35 Кольцо
36 Поршень
37 Палец поршневой
38 Шатун
39 Подшипник игольчатый НК1420
40 Кольцо стопорное
41 Гильза
42 Корпус
43 Крышка
44 Подшипник игольчатый 12/12
45 Прокладка
46 Кольцо
47 Вкладыш
48 Кольцо стопорное
49 Кольцо
50 Вал-шестерня
51 Шпонка
52 Колесо зубчатое
53 Вал коленчатый
54 Кольцо стопорное
55 Подшипник 6205-Р5
56 Манжета
57 Шпонка
58 Колесо зубчатое
59 Подшипник игольчатый ЫК14/12
60 Корпус
61 Подшипник 6301-2Р5
62 Ротор
63 Подшипник 628
64 Втулка
65 Винт М4 * 12
66 Диффузор
67 Статор
68 Пружина
69 Корпус
70 Шайба
71 Винт М8 х 75
72 Щеткодержатель
73 Щетка угольная
74 Крышка
75 Переключатель электронный
76 Крышка
77 Винт
78 Рукоятка
79 Винт М5 х 14
80 Шайба пружинная 5
81 Шайба 5
82 Переключатель
83 Пружина
84 Штифт
85 Корпус (левая часть)
86 Вкладыш антивибрационный
87 Демпфер
88 Р*укоятка (левая часть)
89 Выключатель
90 Конденсатор
91 Прижим
92 Муфта
93 Кабель электропитания
94 Винт М10 х 45
95 Корпус (правая часть)
96 Винт
97 Гайка М10
98 Рукоятка (правая часть)
99 Болт М8 х 140
100 Упор
101 Хомут
102 Рукоятка
103 Фиксатор
104 Гайка М8
105 Крышка
