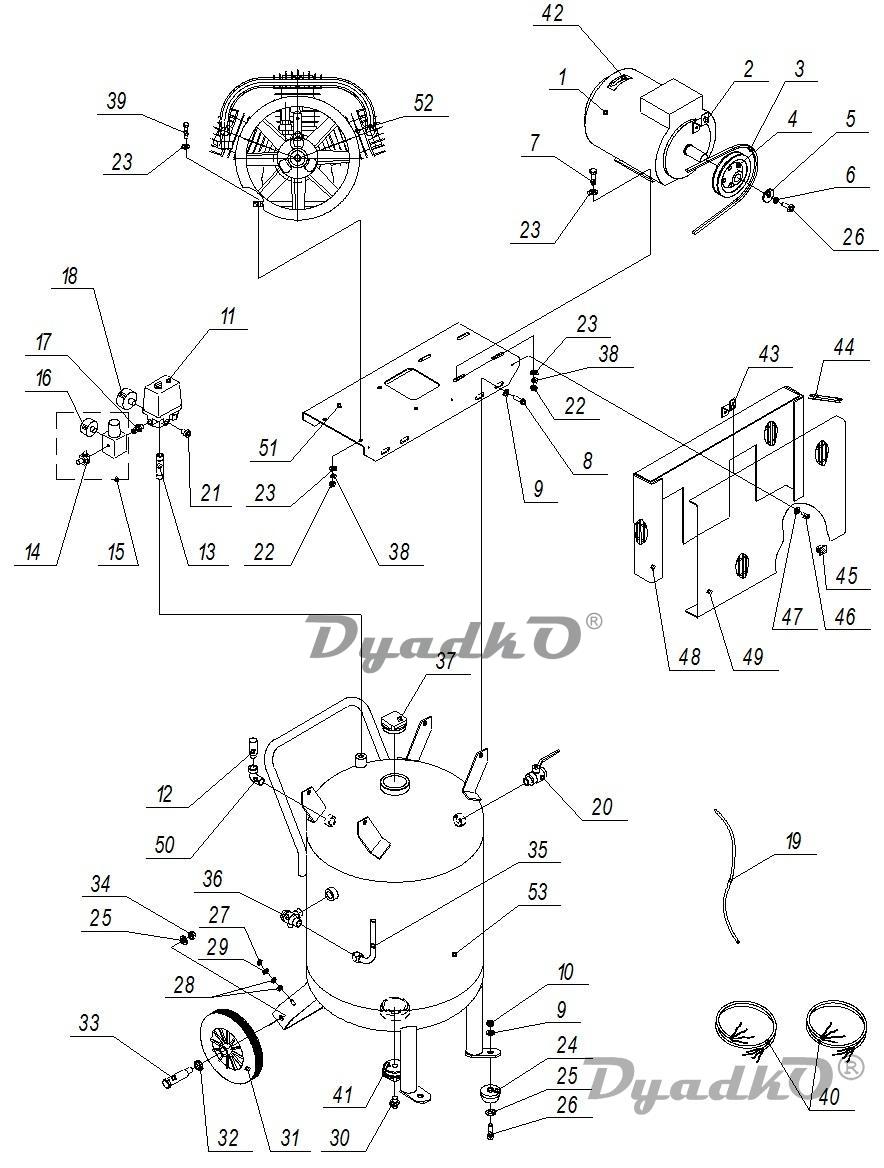

Схема REMEZA СБ4/С-100.LB40 B (ВЕРТИКАЛЬНЫЙ) Ресивер

2 Держатель
3 Ремень А1400 (A55)
4,4A Шкив эл. двигателя
5 Прижим
11 Прессостат Condor MDR3/11 3х1/4F+1х3/8F, 6,3A, 380В (замена кода 7250450000)
12 Клапан предохранительный с кольцом 3/8, 11 Bar (замена кода 4252100203, 7192050000, 7192090000)
13 Патрубок 3/8х70 мм
14 Кран шаровый 1/4M (замена кода 7130010000)
15 Редуктор давления 1/4 (с соединением быстросъемным) (замена кода 7100120000)
16 Манометр D.40 мм, 1/8, 16 Bar (замена кода 7110010000)
17 Переходник 1/4MM mod.9/B (замена кода 3101.00.00.202)
18 Манометр D.50 мм, 1/4, 16 Bar (замена кода 7110020000)
19 Трубка гибкая Rilsan 6х1 мм (замена кода 7230010000)
20 Кран шаровый 1/2MF
21 Заглушка 1/4 (замена кода 4151502300)
24 Амортизатор D.50 мм
30 Конденсатоотводчик 3/8 (замена кода 7130160000)
31 Колесо D.200/50-20 мм
32 Шайба
33 Болт-ось
35 Воздухопровод
36 Клапан обратный 1/2Mх1/2M (замена кода 7190090000)
36-1 Элемент клапана обратного 1/2 (D.16,5 мм)
37 Заглушка 2M
40 Провод соединительный ПВС 4х1,0 мм2
41 Переходник 2Mх3/8F
42 Табличка маркировочная (Указатель)
43 Держатель
44 Распорка
45 Защелка
48,49 Решетка в сборе
50 Переходник (L) 3/8MF
51 Платформа
51A Платформа
52 Блок поршневой LB40-3
53 Ресивер 100 л РВ100.11.00
