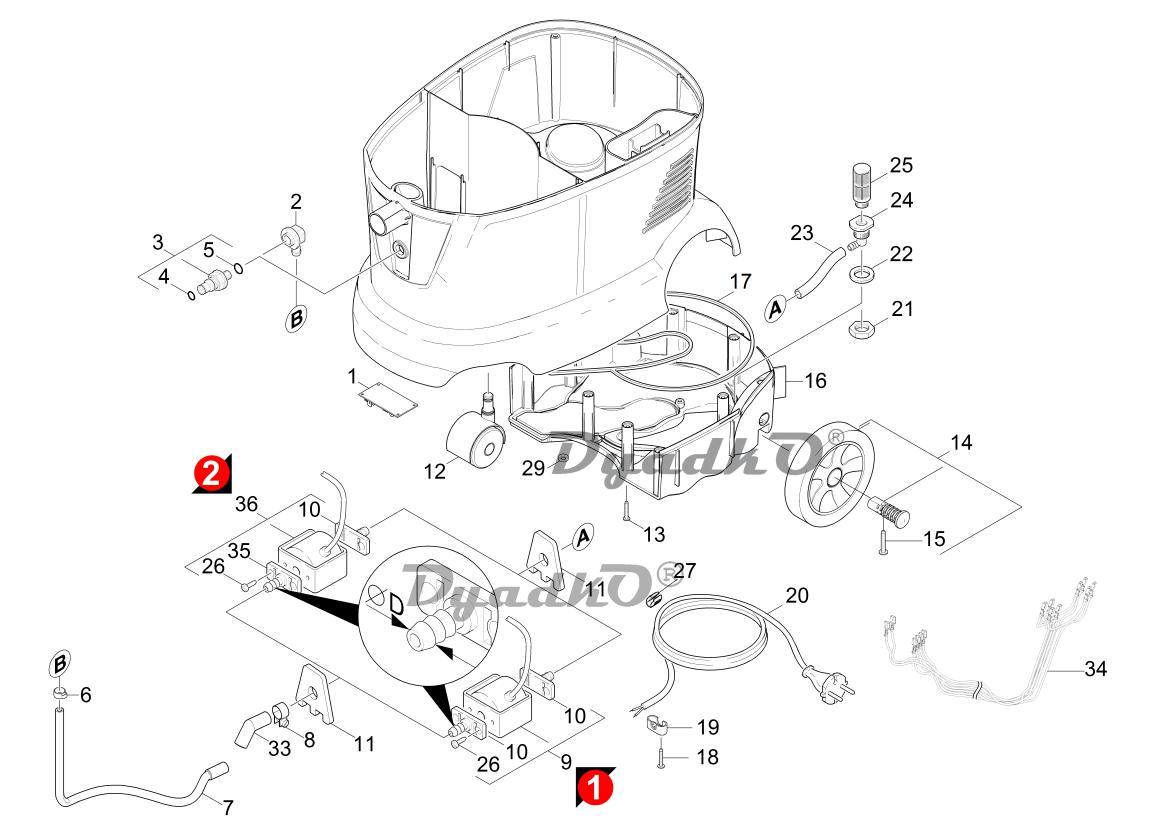

Схема KARCHER PUZZI 8/1 C (1.100-207.0) Рама

1 Электронная плата; ; ;
2 Шланговый ниппель; ; ;
3 Ниппель в сборе; ; ;
4 Комплект запасных колец круглого сечения; ; ;
5 Кольцо круглого сечения 9,0 х 2,0; ; ;
6 Хомут для шланга 11,6; ; ;
7 Шланг DN 6,7; ; ;
8 Хомут для шланга; ; ВЕРСИЯ 1;
8 Хомут для шланга с вкладышем 13,3; ; ВЕРСИЯ 2;
9 Насос с качающимся поршнем 230 В - GOTEC; ; ВЕРСИЯ 1;
10 Шланговый ниппель; D = 9,5mm; ВЕРСИЯ 1+2;
11 Подшипник; ; ;
12 Поворотный ролик; ; ;
13 Винт 4x25 -10.9-R2R (K-In6Rd); ; ;
14 Колесо в сборе RAL 9005; ; ;
15 Винт 5x30 -10.9-R2R (K-In6Rd); ; ;
16 Рама PUZZI 8/1; ; ;
17 Уплотнитель рамы только д/замены; ; ;
18 Винт 4x16 -10.9-R2R (K-In6Rd); ; ;
19 Бугель кабеля; ; ;
20 Кабель с вилкой *EUR 7,5 м; /*EU; ;
20 Сетевой шнур 7,5 м PVC *GB; /*GB; ;
20 Силовой кабель, 7,5м ПВХ; /*CH /*BR; ;
20 Кабель с вилкой; /*AU; ;
21 Шестигранная гайка G1/2"""; ; ;
22 Уплотнительное кольцо; ; ;
23 Отрезок шланга; ; ;
24 Шланговый ниппель; ; ;
25 Фильтр; ; ;
26 Болт M4x6 -8.8 (In6Rd); ; ;
27 Штепсель фиксации, чёрный; ; ;
29 Стопорная шайба; ; ;
33 Изоляционный слой; ; ;
34 Электрические небольшие детали Puzzi 8/1 C; ; ;
35 Шланговый ниппель D 7,5; D = 7,5mm; ВЕРСИЯ 2;
36 Поршневой насос 230V-GOTEC D7,5; ; ВЕРСИЯ 2;
