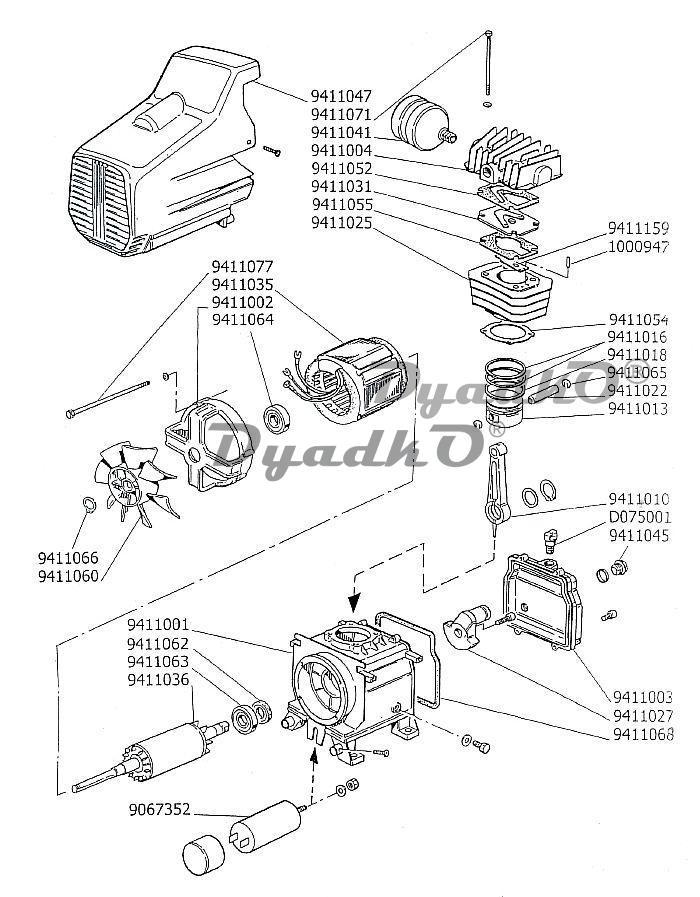

Схема FUBAG HOBBY MASTER KIT (DCDV4G4KOA095) Поршневой блок

1 9411001 (8973035771); Картер DC00062 (7010001);
2 9411025(8973035794); Цилиндр D.51 мм H.70,4 мм;
3 9411004 (8973035774); Головка цилиндра (7010004);
4 9411027; Вал коленчатый D.23 S20 (7070001);
5 9411003 (8973035773); Крышка картера (7010003);
6 9411031 (8973035800); Плита клапанная D.51 (7080002);
8 9411010 (8973035780); Шатун 2,5 D.51 (7020002);
12 9411013 (8973035783); Поршень D.51 мм (7030002);
14 9411022 (8973035791); Палец поршневой D.51 мм (7050002);
15 9411065 (8973035832); Кольцо стопорное D.13 мм (7190001);
16 9020140; Кольцо компрессионное D.51 мм (замена кода 9411016 (8973035786));
18 9020141; Кольцо маслосъемное D.51 мм;
23 9411041 (8973035810); Фильтр воздушный D.75 мм M20х1,5 (7110002);
30 9411063 (8973035830); Подшипник шариковый 6204 (7180001);
30 9411064 (8973035831); Подшипник шариковый 6202-2RS (7180002);
32 9411045 (8973035814); Маслоуказатель 27х1,5 (7130001);
33 D075001 (2236109263); Пробка;
34 9411062 (8973035829); Сальник 40х20х7 мм (7170001);
43 9411002 (8973035772); Крышка задняя (7010002);
45 9411066; Кольцо стопорное D.13,5 мм (7190002);
46 9038382; Крыльчатка;
47 9067442; Ротор 2,5HP 230В/50Гц 188;
48 9067441; Статор 2,5HP 230В/50Гц 188P L.94 мм (для DC00083);
49 9411047 (8973035816); Кожух (7140001);
60 9411068 (8973035834); Прокладка картера (7220001);
61 9411050; Прокладка цилиндр-картер DC2/DC2,5 (0,8);
62 8973035823(9411055); Прокладка клапанной плиты нижняя 51 (7150006);
64 8973035821 (9411052); Прокладка головки цилиндра (7150003);
80 9067023 (2236109311); Конденсатор 30 мкФ;
101 85DVG00003; Ресивер 50 л 3020 DC2;
102 9412038; Колесо D.150-D.15 L37 (0060001);
