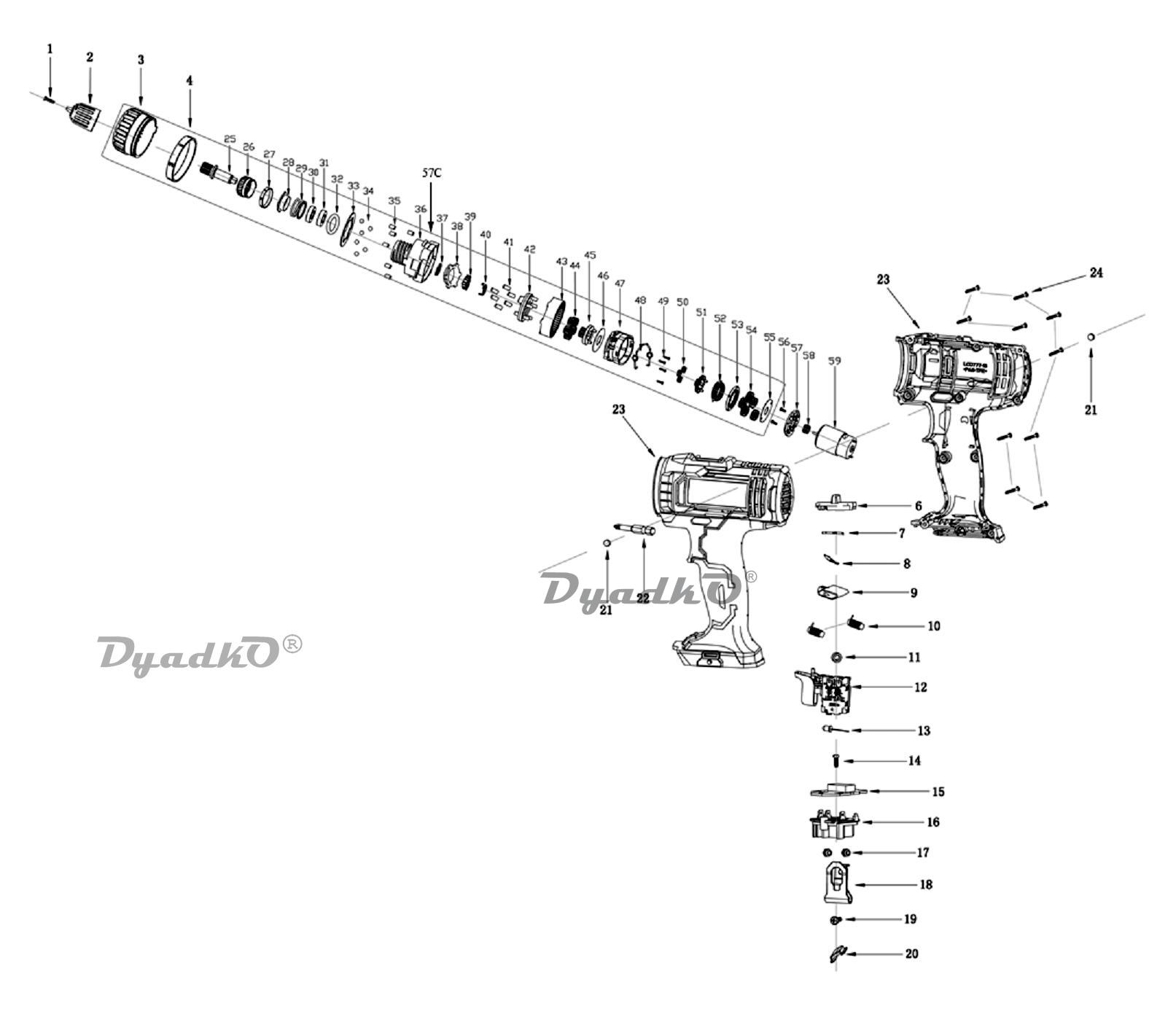

Схема ЗУБР ДШЛ-185

1 Винт
2 Патрон быстрозажимной 1.5-13 мм, 1/2″
3 Муфта регулятора момента
4 Кольцо регулятора момента
6 Переключатель скоростей
7 Пружина плоская 2х23
8 Пружина плоская 5х25
9 Кнопка блокировки переключателя
10 Катушка индуктивная
11 Кольцо индукционное
12 Выключатель LYKS-08 (V.2) 7.2-24V DC 20A 5E4 (красн.клавиша)
13 Светодиод
14 Винт
15 Плата электронная защиты и управления двигателем LY758A_LY V1.0 (ДШЛ-181, ДШЛ-185)
16 Вилка контактная АКБ системы С1-18
17 Гайка
18 Клипса
19 Винт
20 Кожух
21 Магнит корпусного держателя биты
22 Бита
23 Корпус в сборе
24 Саморез
25 Шпиндель
26 Кольцо настройки крутящего момента
27 Кольцо
28 Шайба пластиковая
29 Пружина
30 Подшипник 6800ZZ
31 Втулка подшипника 6800 D18.9хd10хh5
32 Кольцо уплотнительное D16хd10хh3
33 Шайба
34 Шарик стальной D5
35 Штифт
36 Корпус редуктора передняя часть
37 Кольцо стопорное
38 Фланец редуктора
39 Втулка
40 Планка
41 Штифт
42 Водило
43 Эпицикл 3 ступени
44 Сателлит 3 ступени
45 Шестерня солнечная 3 ступени
46 Шайба D40.5хd16хh0.5
47 Корпус редуктора средняя часть
48 Пружина переключателя скоростей
49 Саморез
50 Сателлит 2 ступени
51 Шестерня солнечная 2 ступени
52 Эпицикл 2 ступени
53 Эпицикл 1 ступени
54 Сателлит 1 ступени
55 Шайба D39.3хd13хh0.4
56 Винт
57 Фланец двигателя
57C Редуктор в сборе
59 Двигатель RS-580S DC18V в сборе с шестерней Z15
