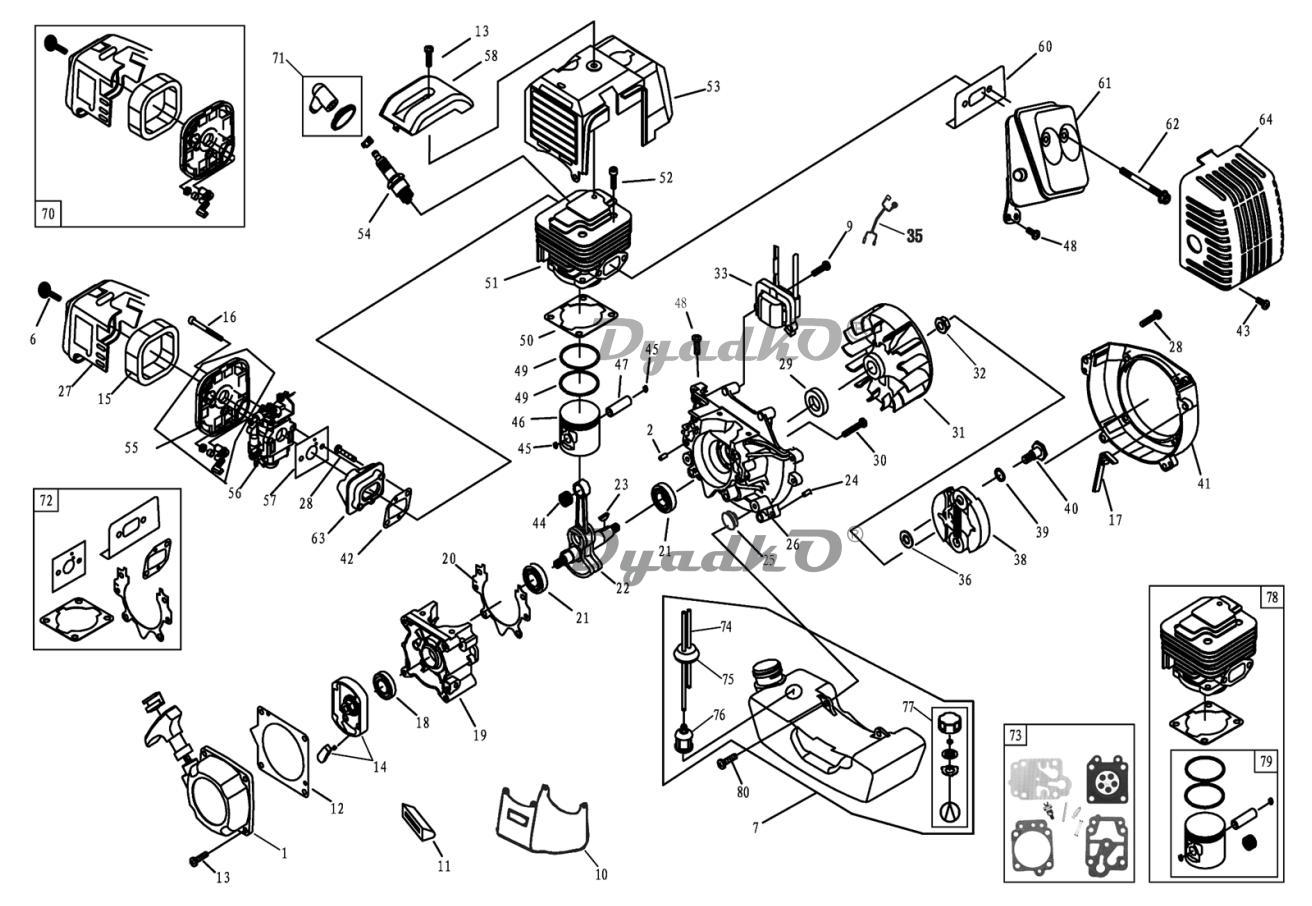

Схема CHAMPION (IGP) T338S-2 Двигатель

1 Стартер
2 Штифт 4х10
6 Винт барашковый
9 Винт М5х20
10 Защита топливного бака
11 Прокладка опоры бака
12 Прокладка стартера
13 Винт М5х20
14 Плата собачек стартера
15 Фильтр воздушный
16 Винт М5х55
17 Дефлектор
18 Сальник 12х22х7
19 Картер сторона стартера
20 Прокладка картера
21 Подшипник 6201
22 Коленвал
23 Шпонка 3х5х12(13)
24 Штифт 4х10
25 Амортизатор бака передний
26 Картер сторона маховика
27 Крышка воздушного фильтра
28 Винт М5х20
29 Сальник 12х22х7
30 Винт М5х30
31 Маховик
32 Гайка крепления маховика М8х1,25
33 Магнето
35 Провод глушения двигателя
36 Шайба D8
38 Сцепление
39 Шайба болта крепления сцепления
40 Болт крепления сцепления
41 Крышка сцепления
42 Прокладка под теплоизолятор
43 Винт М5х12
44 Подшипник игольчатый 9х12х11
45 Кольцо стопорное
46 Поршень пустой
47 Палец поршня
48 Винт М5х12
49 Кольцо поршневое 36х1,5
50 Прокладка цилиндра
51 Цилиндр
52 Винт М5х20
53 Крышка цилиндра
54 Свеча зажигания
55 Основание фильтра
56 Карбюратор
57 Прокладка под карбюратор
58 Накладка крышки цилиндра
60 Прокладка глушителя
61 Глушитель
62 Винт М5х55
63 Теплоизолятор
64 Крышка глушителя
70 Корпус фильтра в сборе
71 Колпачок свечи зажигания
72 Прокладки, комплект
73 Ремкомплект карбюратора
74 Шланг топливный
75 Уплотнение топливного бака
76 Фильтр топливный
77 Пробка топливного бака
78 Поршневая группа, комплект
79 Поршень, комплект
80 Винт М5х16
