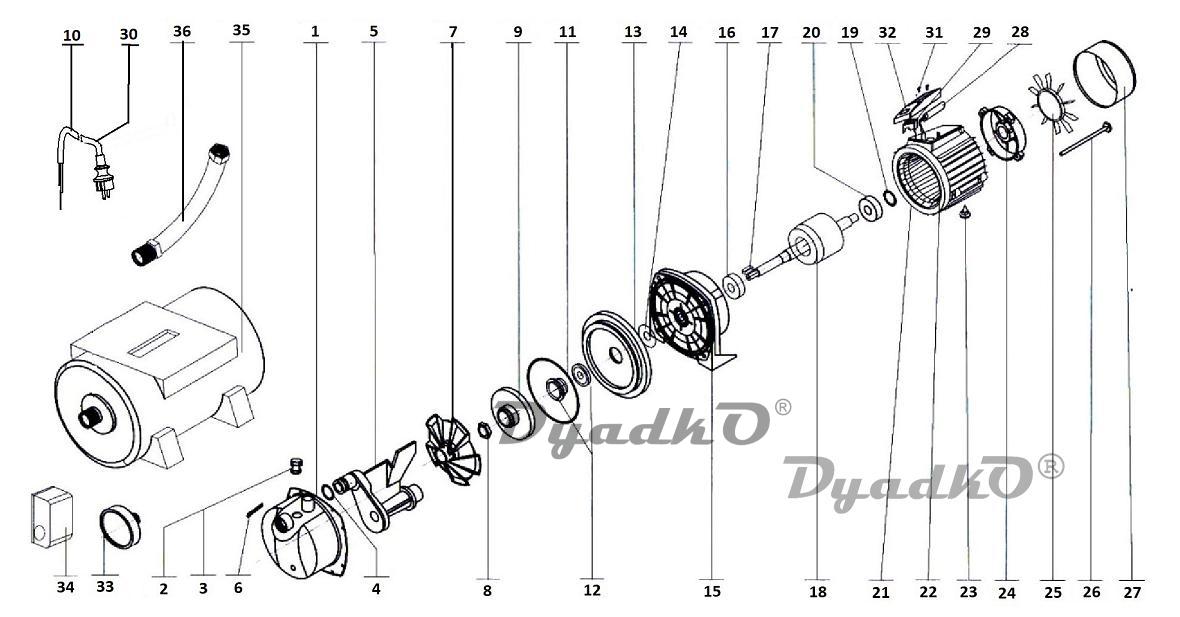

Схема PIT PAP015025-900/42

1 PAP015025-900/42/ 1 Корпус насоса ; ;
2 PAP015025-900/42/ 2 Пробка ; ;
3 PAP015025-900/42/ 3 Прокладка ; ;
4 PAP015025-900/42/ 4 Кольцо резиновое 20х25х2,2 ; ;
5 PAP015025-900/42/ 5 Трубка Вентури ; ;
6 PAP015025-900/42/ 6 Винт ; ;
7 PAP015025-900/42/ 7 Диффузор ; ;
8 PAP015025-900/42/ 8 Гайка М10 ; ;
9 PAP015025-900/42/ 9 Колесо рабочее 123,5х12 ; ;
10 PAP015025-900/42/10 Жгут проводов соединительный 3х0,75 ; ;
11 PAP015025-900/42/11 Кольцо уплотнительное ; ;
12 PAP015025-900/42/12 Сальник пружинный (комплект) керамический D14 ; ;
13 PAP015025-900/42/13 Крышка рабочего колеса ; ;
14 PAP015025-900/42/14 Сальник ; ;
15 PAP015025-900/42/15 Основание ; ;
16 PAP015025-900/42/16 Подшипник 6202 ; ;
17 PAP015025-900/42/17 Шпонка ; ;
18 PAP015025-900/42/18 Якорь ; ;
19 PAP015025-900/42/19 Кольцо стопорное ; ;
20 PAP015025-900/42/20 Подшипник 6202 ; ;
21 PAP015025-900/42/21 Корпус двигателя ; ;
22 PAP015025-900/42/22 Статор ; ;
23 PAP015025-900/42/23 Болт М8х25 ; ;
24 PAP015025-900/42/24 Крышка статора ; ;
25 PAP015025-900/42/25 Вентилятор ; ;
26 PAP015025-900/42/26 Болт М5х140 ; ;
27 PAP015025-900/42/27 Крышка двигателя ; ;
28 PAP015025-900/42/28 Конденсатор 15MFD ; ;
29 PAP015025-900/42/29 Держатель ; ;
30 PAP015025-900/42/30 Шнур сетевой 3х0,75 ; ;
31 PAP015025-900/42/31 Винт ; ;
32 PAP015025-900/42/32 Крышка коробки клеммной ; ;
33 PAP015025-900/42/33 Манометр ; ;
34 PAP015025-900/42/34 Реле давления ; ;
35 PAP015025-900/42/35 Ресивер ; ;
36 PAP015025-900/42/36 Трубка гибкая+штуцер
