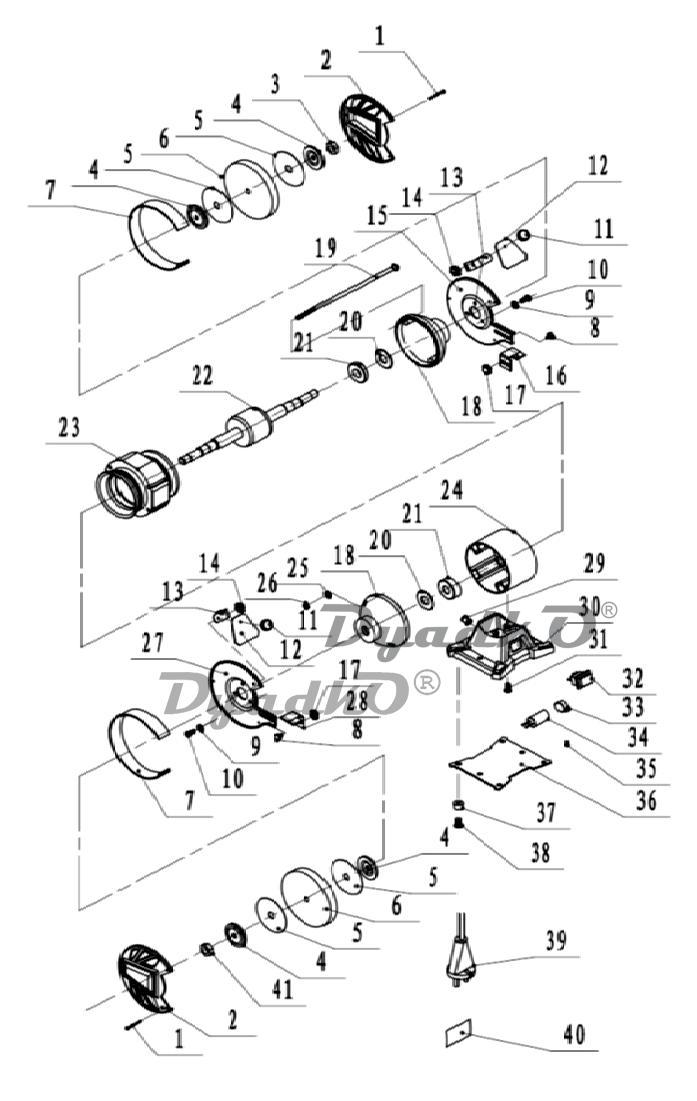

Схема PIT PBG125-C1 МАСТЕР

1 PBG125-C1/ 1 Винт ; ;
2 PBG125-C1/ 2 Правая крышка кожуха ; ;
3 PBG125-C1/ 3 Гайка ; ;
4 PBG125-C1/ 4 Шайба ; ;
5 PBG125-C1/ 5 Прокладка ; ;
6 PBG125-C1/ 6 Точильный камень 12х125х17 ; ;
7 PBG125-C1/ 7 Обод кожуха ; ;
8 PBG125-C1/ 8 Винт-барашек M6X10 ; ;
9 PBG125-C1/ 9 Шайба Д5 ; ;
10 PBG125-C1/10 Винт M5х10 ; ;
11 PBG125-C1/11 Винт-барашек ; ;
12 PBG125-C1/12 Стекло защитное ; ;
13 PBG125-C1/13 Пластина крепления ; ;
14 PBG125-C1/14 Винт ; ;
15 PBG125-C1/15 Основание правого кожуха ; ;
16 PBG125-C1/16 Упор правый ; ;
17 PBG125-C1/17 Гайка М6 ; ;
18 PBG125-C1/18 Крышка электродвигателя ; ;
19 PBG125-C1/19 Шпилька M4х105 ; ;
20 PBG125-C1/20 Шайба ; ;
21 PBG125-C1/21 Подшипник 6002 ; ;
22 PBG125-C1/22 Якорь ; ;
23 PBG125-C1/23 Статор (круглый) ; ;
24 PBG125-C1/24 Корпус электродвигателя ; ;
25 PBG125-C1/25 Шайба Д4 ; ;
26 PBG125-C1/26 Гайка М4 ; ;
27 PBG125-C1/27 Основание левого кожуха ; ;
28 PBG125-C1/28 Упор левый ; ;
29 PBG125-C1/29 Кабельная пластина ; ;
30 PBG125-C1/30 Основание ; ;
31 PBG125-C1/31 Винт M6х16 ; ;
32 PBG125-C1/32 Выключатель ; ;
33 PBG125-C1/33 Зажим конденсатора ; ;
34 PBG125-C1/34 Конденсатор 2,5mF ; ;
35 PBG125-C1/35 Винт M4х8 ; ;
36 PBG125-C1/36 Крышка основания ; ;
37 PBG125-C1/37 Резиновая ножка ; ;
38 PBG125-C1/38 Винт M5х14 ; ;
39 PBG125-C1/39 Сетевой шнур ; ;
40 PBG125-C1/40 Информационная наклейка
