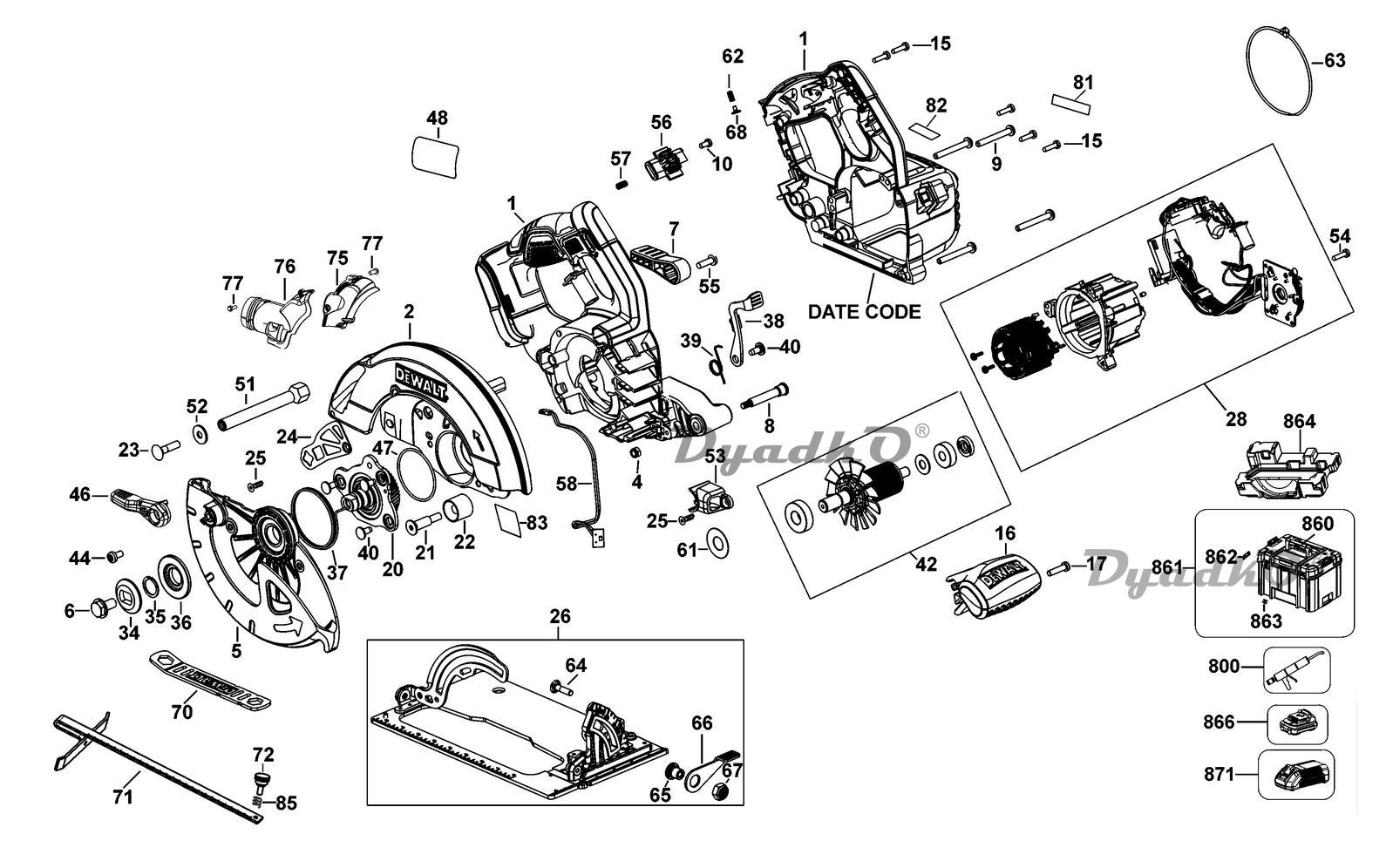

Схема DEWALT DCS570 DCS570 (Type 2)

1 КОРПУС В КОМПЛЕКТЕ; ;
2 КОРПУС РЕДУКТОРА В СБОРЕ; ;
4 СТОПОРНАЯ ГАЙКА; ;
5 НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ; ;
6 ВИНТ; ;
7 РЫЧАГ; ;
8 БОЛТ; ;
9 ВИНТ; ;
10 ВИНТ; ;
15 ВИНТ; ;
16 РУКОЯТКА; ;
17 ВИНТ; ;
20 ШПИНДЕЛЬ В СБОРЕ; ;
21 ВИНТ; ;
22 УПОР; ;
23 ВАГОННЫЙ БОЛТ; ;
24 РЕМЕНЬ; ;
25 ВИНТ; ;
26 БАШМАК В СБОРЕ; ;
28 ЭЛЕКТРОДВИГАТЕЛЬ И ВЫКЛЮЧАТЕЛЬ В СБОРЕ; ;
34 ЗАЖИМНАЯ ШАЙБА ВНЕШНЯЯ; ;
35 СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ; ;
36 ЗАЖИМНАЯ ШАЙБА ВНУТРЕННЯЯ; ;
37 ПРУЖИНА; ;
38 БЛОКИРОВКА РЫЧАГА; ;
39 ПРУЖИНА; ;
40 ВИНТ; ;
42 РОТОР В СБОРЕ; ;
44 ВИНТ; ;
46 РЫЧАГ; ;
47 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО; ;
48 ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ; ;
51 ВАЛ; ;
52 ШАЙБА; ;
53 КРЫШКА; ;
54 ВИНТ; ;
55 ВИНТ; ;
56 КНОПКА РАЗБЛОКИРОВКИ; ;
57 ПРУЖИНА; ;
58 СВЕТОДИОДНЫЙ ИНДИКАТОР; ;
61 ФИБРОВАЯ ШАЙБА; ;
62 ПРУЖИНА; ;
63 КАБЕЛЬНЫЙ ХОМУТ; ;
64 ВАГОННЫЙ БОЛТ; ;
65 ВИНТ; ;
66 РЫЧАГ; ;
67 СТОПОРНАЯ ГАЙКА; ;
68 БЛОК; ;
70 ГАЕЧНЫЙ КЛЮЧ; ;
71 НАПРАВЛЯЮЩАЯ; ;
72 ВИНТ; ;
75 КАНАЛ УДАЛЕНИЯ ПЫЛИ; ;
76 КАНАЛ УДАЛЕНИЯ ПЫЛИ; ;
77 ВИНТ; ;
81 ЯРЛЫК ПРОИЗВОДИТЕЛЯ; ;
82 ЭТИКЕТКА; ;
83 ЭТИКЕТКА; ;
85 ПРУЖИНА; ;
800 КОНСИСТЕНТНАЯ СМАЗКА; 50 GRAMS - NYE RHEOLUB 380G1;
860 РУКОЯТКА; DCS575NT;
861 ЯЩИК ДЛЯ ИНСТРУМЕНТА; DCS575NT;
862 ФИКСАТОР; ;
863 ФИКСАТОР; DCS575NT;
864 ЛОТОК; DCS575NT;
866 АККУМ. БАТАРЕЯ, 18В-5,0А*ч-90Вт*ч; DCS570P1+P2;
871 ЗАРЯДНОЕ УСТРОЙСТВО В СБОРЕ; DCS565P2-QW / DCB115;
