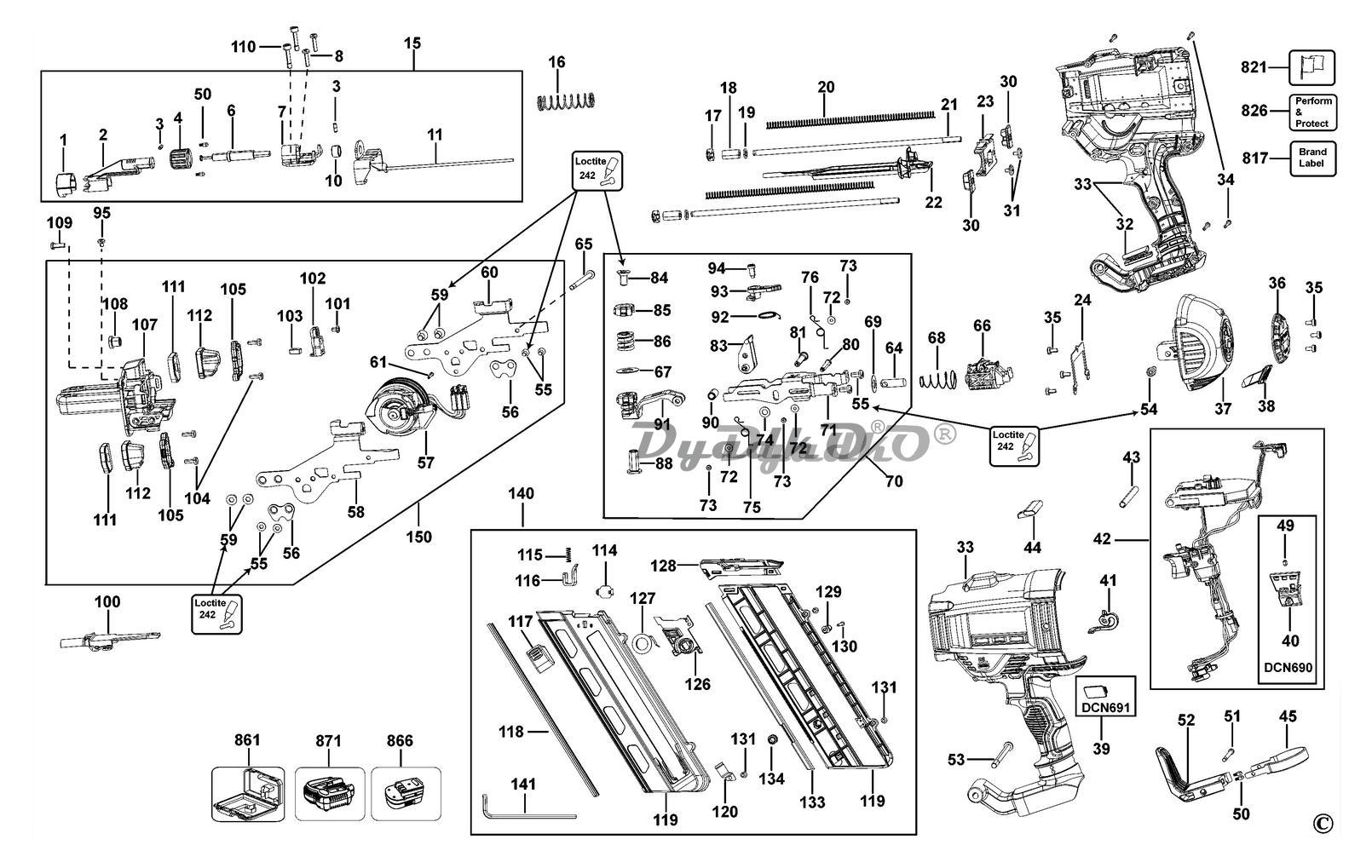

Схема DEWALT DCN692 DCN692 (Type 3)

1 KEINE MAR-SPITZE; ;
2 FASS; ;
3 STIFT; ;
4 TIEFENEINSTELLUNG; ;
5 VERBINDER; ;
6 SCHAFT; ;
7 HALTERUNG; ;
8 SCHRAUBE; ;
10 HUELSE; ;
11 TRIP SCHALTER; ;
12 KLIP; ;
15 TIEFENSTOP; ;
16 FEDER; ;
17 KAPPE; ;
18 BUMPER; ;
19 UNTERLEGSCHEIBE; ;
20 DRUCKFEDER; INCL. 2 SPRINGS;
21 SCHIENE; ;
22 PROFIL; ;
23 KAPPE; ;
24 PLATTE; ;
30 BUMPER; ;
31 SCHRAUBE ; ;
33 GEHAEUSEPAAR; ;
34 SCHRAUBE ; ;
35 SCHRAUBE ; ;
36 ABDECKUNG; ;
37 ENDKAPPE; ;
38 LINSE; ;
39 KAPPE; ;
41 AKTIVIERUNGSHEBEL; ;
42 STEUERMODUL ZSB; ;
44 SICHERHEITSSCHALT.; ;
45 KLAMMER; ;
47 FLACHFEDER; ;
48 KAPPE; ;
50 SPERRKLINKE; ;
51 SCHRAUBE ; ;
52 HAKEN; ;
53 SCHRAUBE ; ;
54 SCHRAUBE ; ;
55 SCHRAUBE ; ;
56 HALTEPLATTE; ;
57 MOTOR ZSB; ;
58 RAHMEN LINKS; ;
59 SCHRAUBE; ;
60 RAHMEN RECHTS; ;
62 SCHRAUBE; M4.55x13 T20;
64 STIFT; ;
65 SCHRAUBE; ;
66 MEGNETSPULENVORICHTUNG; ;
66 MEGNETSPULENVORICHTUNG; ;
67 UNTERLEGSCHEIBE ; ;
68 FEDER; ;
69 UNTERLEGSCHEIBE; ;
70 ACHSE & SCHLITTEN ZS; ;
71 LAUFWAGEN; ;
71 LAUFWAGEN; ;
72 UNTERLEGSCHEIBE; ;
73 KABELDURCHFUEHRUNG; ;
74 UNTERLEGSCHEIBE; ;
75 FEDER LINKS; ;
75 FEDER LINKS; ;
76 FEDER; ;
77 ISOLATOR; ;
79 SCHRAUBE; ;
80 STIFT; ;
81 STIFT; ;
83 ROLLER ZSB ; ;
84 SCHRAUBE; ;
85 KAPPE; ;
86 FEDER ; ;
88 EINSATZ; ;
90 HUELSE; ;
91 TRAEGER; ;
92 DREHSTABFEDER; ;
93 HEBEL; ;
94 SCHRAUBE ; ;
95 SCHRAUBE ; ;
99 KABELBAUM; ;
99 FUHRUNG; ;
100 EINSATZ; ;
101 SCHRAUBE ; ;
102 HALTER; ;
103 MAGNET; ;
104 SCHRAUBE; ;
105 HALTER; ;
107 RAHMEN; ;
108 BUSHING; ;
109 SCHRAUBE; ;
110 SCHRAUBE ; ;
111 DAMPER ; ;
112 BUMPER; ;
113 BUMPER; ;
114 HALTER; ;
115 DRUCKFEDER; ;
116 VERRIEGELUNGSVORRICHTUNG ; ;
117 LASCHENKNOPF; ;
118 KLIP; ;
119 MAGAZIN; ;
120 HUELSE; ;
126 STREBER; ;
127 FEDER ZSB; ;
128 MAGAZINE INTERFACE; ;
129 EINSATZ; ;
130 SCHRAUBE; ;
131 SCHRAUBE ; ;
133 FUTTER; ;
134 MUTTER; ;
140 MAGAZIN ZSB; ;
141 IMBUSSCHLUESSEL; ;
816 SCHILD; ;
817 BRAND LABEL; ;
821 TYPENSCHILD; ;
826 SCHILD; ;
861 KOFFER; ;
866 ACCU 18V - 5.0AH - 90WH; DCN692P1;
871 LADEGERAET ZSB; DCS565P2-QW / DCB115;
900 FENSTER; FITS ONTO ITEM NO. 37;
