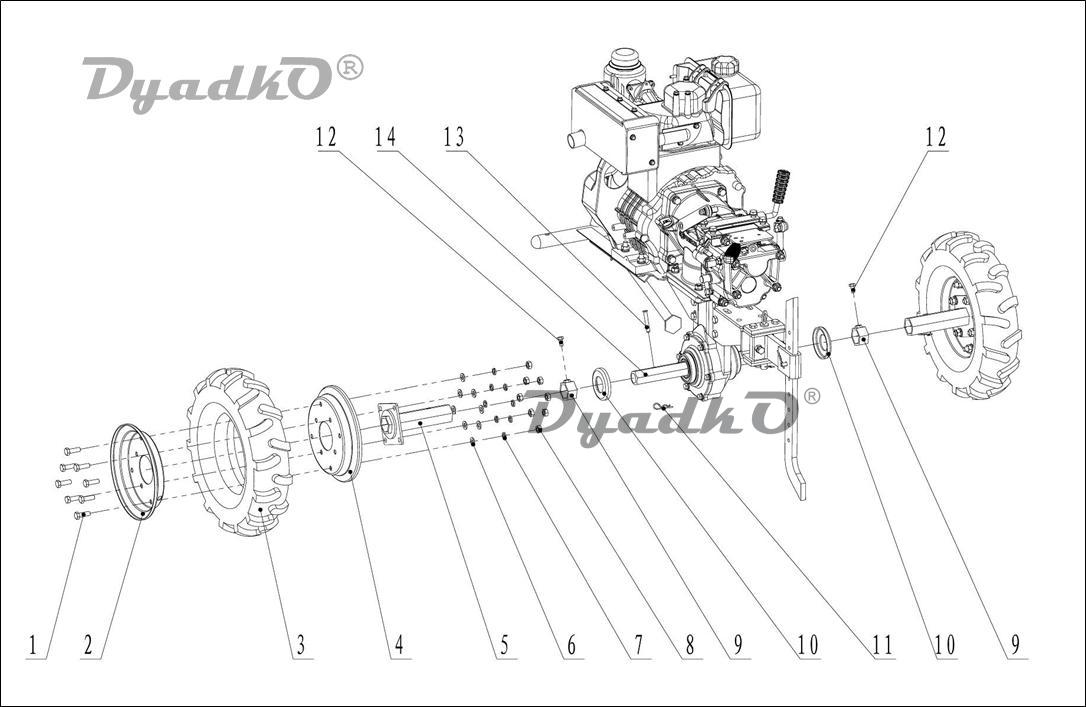

Схема WEIMA WM1100FE Walk round parts

1	Bolt M10×30; ;
2	Outside rim; 4.00-8;
2	Outside rim; 4.00-10;
2	Outside rim(with hole); 5.00-12/6.50-12;
3	Wheel and tyre; 4.00-8;
3	Wheel and tyre; 4.00-10;
3	Wheel and tyre; 5.00-12;
3	Wheel and tyre; 6.50-12;
4	Inner rim; 4.00-8;
4	Inner rim; 4.00-10;
4	Inner rim; 5.00-12/6.50-12;
5	Wheel axle; 4.00-8;
5	Wheel axle; 4.00-10;
5	Wheel axle; 5.00-12/6.50-12;
6	Gasket 10; ;
7	Spring washer 10; ;
8	Nut M10; ;
9	Hexagon fasten sheath; ;
10	Dustproof cover; ;
11	Clip B; ;
12	Bolt M8×16; ;
13	Pin 6×40; ;
14	Hexagon output shaft; ;
